API 610 on horisontaalsete tsentrifugaalpumpade põhistandard naftakeemia-, naftagaasi- ja keemiatööstuses. See standard liigitab tööstuslikud tsentrifugaalpumbad kolme põhikonfiguratsiooni: OH-ripppumbad, BB-laagritevahelised pumbad ja VS vertikaalsed ripppumbad. Tänu API 610-ga ühilduvate pumpade aastatepikkusele põhjalikule uurimis- ja arendustegevusele ning tootmisteadmistele pakub Teffiko väga töökindlaid vedeliku transpordilahendusi erinevatele tööstusharudele tänu standardiseeritud konstruktsioonikujundusele ja rikkalikele kogemustele nõudlike töötingimustega kohanemisel.

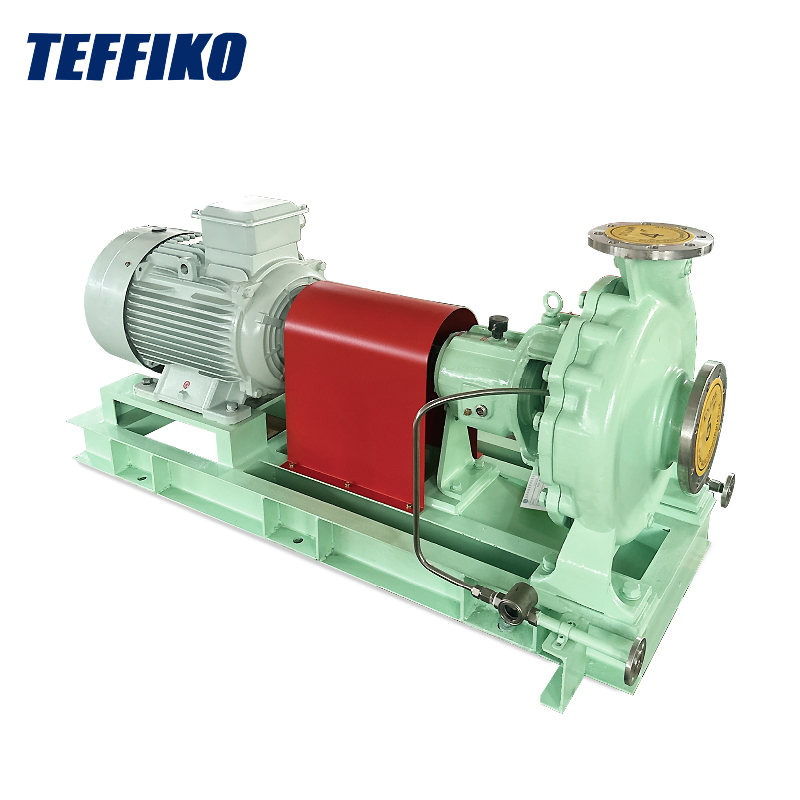

OH (ülerippuv pump):Tööratas on paigaldatud pumba võlli otsa, konsool väljapoole laagrikorpust. Laagrisõlm on protsessivedelikust täielikult isoleeritud. See on tavaline kerge horisontaalse pumba tüüp.

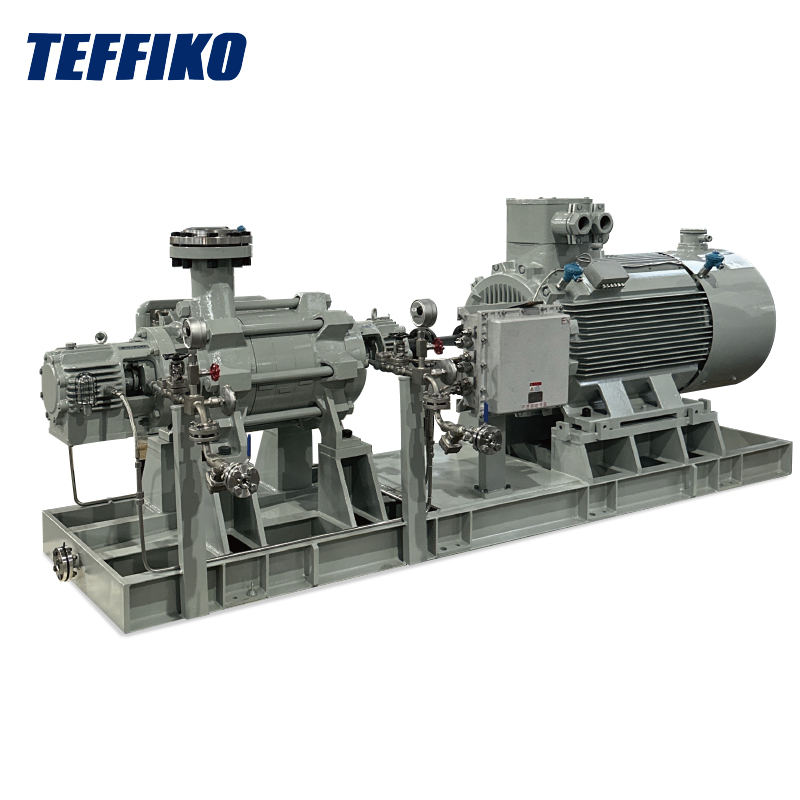

BB (laagritevaheline pump):Tööratas on paigutatud kahe sümmeetrilise tugistruktuuriga laagrikomplekti vahele, mis parandab oluliselt rootori tasakaalu ja üldist toe jäikust nõudlikes töötingimustes.
VS (vertikaalne ripppump):Pumba võll ja tiivik on vertikaalselt riputatud ja sukeldatud transporditavasse vedelikku. Seda kasutatakse enamasti vertikaalsete süvavee- ja paagitranspordi stsenaariumide korral ning selles dokumendis seda üksikasjalikult ei käsitleta.
Kompaktne üldstruktuur väikese ruumijäljega, sobib ruumipiirangutega projektidele; lihtsad hooldustoimingud; mugav mehaaniliste tihendite ja tiivikute ülevaatus ja vahetus, mis vähendab oluliselt seisakuaega; sobib stabiilse rõhu ja mõõduka hüdraulilise koormuse tingimustes ning on suurepärase kohanemisvõimega kommunaalteenuste ülesannete täitmiseks.
Ülerippuva konstruktsiooniga piiratud võlli läbipainde oht tekib suure tiiviku läbimõõduga ja kõrge rõhu tingimustes, mis võib kergesti põhjustada liigset vibratsiooni. See ei sobi suure vooluhulga, kõrge temperatuuri ja kõrgsurvega pidevatele raskeveokite tootmissüsteemidele. Sellel on lühike kasutusiga ja tihendite kiire kulumine pikaajalistes rasketes töötingimustes.
Tehase kommunaalvee transport, keemilise reaktiivi doseerimine, kerge süsivesinike ülekanne, protsessivedelike abitransport ja muud mittekriitilised, vahelduvad või väikese koormusega toimingud.
Sümmeetriline rootori tugikonstruktsioon võimaldab tugevat koormusega kohanemisvõimet ja ülimalt suurt võlli stabiilsust; on võimeline töötama pikaajaliselt kõrgel temperatuuril ja kõrge rõhu tingimustes madala dünaamilise võlli koormusega; tasakaalustatud rootori jõud vähendavad tõhusalt seadmete vibratsiooni ja aksiaalset tõukejõudu, tagades OH-pumpadega võrreldes palju parema tööstabiilsuse.
Seadmete suurem kaal, suurem jalajälg ning nõuded tugevale ja kindlale seadmete vundamendile; keerukad ja keerukad struktuurid, eriti mitmeastmeliste BB-pumpade jaoks; tülikas demonteerimis- ja hooldusprotseduurid koos suure hoolduskoormusega ja rangete nõuetega paigalduse ajal joondamise täpsusele.
Nafta-gaasi torujuhtmete pikamaatransport, naftaväljade vee sissepritsesüsteemid, rafineerimistehaste amiini-vedeliku tsirkulatsioon, kõrgtemperatuuriline tornipõhja tühjendamine, katla toitevee survestamine ja muud kriitilised pideva tootmise ülesanded.
Riistvarakonfiguratsioonide, jõudluse ja töö- ja hoolduse erinevuste kiireks eristamiseks kahe pumbatüübi vahel hõlmab järgmine täielik võrdlustabel API 610 standardi all põhivaliku parameetreid.
| Võrdluspunkt | OH ülerippuv pump | BB laagritevaheline pump |
|---|---|---|
| Võlli tugimeetod | Ühe otsaga ripptugi | Kahe laagriga sümmeetriline tugi |
| Jalajälg ja vundament | Kompaktne suurus lihtsa vundamendiga | Suured mõõtmed vajavad tugevdatud vundamenti |
| Surve käsitlemise suutlikkus | Sobib mõõdukale survele | Sobib kõrge / ülikõrge rõhu jaoks |
| Vooluvõimsus | Madala kuni keskmise vooluhulk | Keskmise kuni suure vooluhulk suure koormustaluvusega |
| Hoolduse lihtsus | Lihtne struktuur mugava hooldusega | Keeruline struktuur koos ulatuslike hooldusprotseduuridega |
| Aksiaalne koormus ja deformatsioon | Tekib võlli läbipaine; mõõdukas stabiilsus | Tasakaalustatud koormused ilma märkimisväärse deformatsioonita |
| Rootori dünaamika jõudlus | Piiratud jäikusvaru suhteliselt väikese pöörlemiskiirusega | Piisav jäikus, madal vibratsioon ja kõrge stabiilsus |
| Laagri tüüp | Kuul/rull-hõõrdevastased laagrid | Hülsi / kallutuspadja tõukelaagrid |
| Tihendi konfiguratsioon | Tavalised ühe-/kahekassetiga mehaanilised tihendid | Loputustüüpi / tandem kõrgsurvetihendid |
| Tavaliselt kasutatavad materjalid | 316 roostevaba teras, dupleks roostevaba teras | Kroomteras, Inconel, Hastelloy |
Projektide jaoks, mille eesmärk on odav, mugav töö ja hooldus piiratud ruumiga, keskmise kuni madala rõhu ja väikese kuni keskmise vooluhulgaga kommunaalteenuste osutamise tingimustes, eelistatakse OH-rippuvaid pumpasid. Kriitiliste pidevtootmisseadmete jaoks, mis alluvad kõrgele temperatuurile, kõrgele rõhule ja suurele vooluhulgale, mille puhul on ranged nõuded seadmete stabiilsusele, madalale rikkemäärale ja pikale tööeale, tuleb kasutusele võtta BB laagritevahelised pumbad. Tegelik pumba valik nõuab selliste parameetrite põhjalikku hindamist nagu keskmine korrosioon, viskoossus ja käivitus-seiskamissagedus, et tasakaalustada seadmete töökindlust ja projekti ökonoomsust.
