Astuge igasse naftakeemiatehasesse, elektrijaama või metallurgiatöökotta ja avastate, et paljude pumbamudelite hulgas on tsentrifugaalpump OH5 usaldusväärne toode, mis püsib kindlalt ka karmides töötingimustes, nagu kõrge temperatuur ja kõrge rõhk.

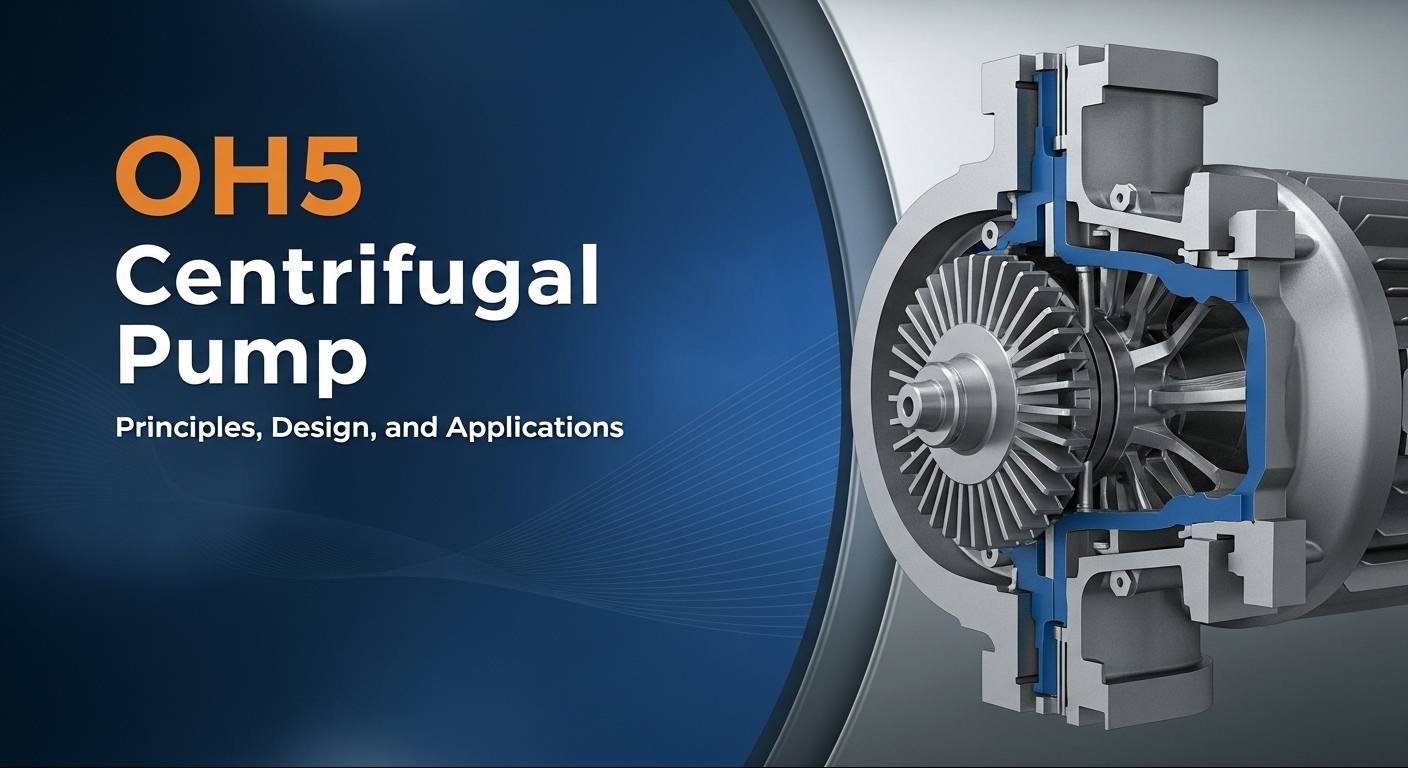

OH5 tsentrifugaalpump on "ülerippuv, horisontaalne, keskjoonele paigaldatud, üheastmeline, radiaalselt poolitatud" pumbatüüp. Selle kõige silmatorkavam omadus on integreeritud konstruktsioon: pumba korpus on jalgade abil otse aluse külge kinnitatud ja pumba võllil on ajamimootoriga ühine võll (st otseühendusega struktuur). See õmblusteta ühenduskonstruktsioon minimeerib joondamisvigu ja parandab töö stabiilsust, muutes selle eriti sobivaks kõrge temperatuuri, kõrgsurve või söövitava kandja transportimiseks – sellistel juhtudel ei tohi töökindlus ohtu seada.
API 610 on ülemaailmselt tunnustatud standard nafta- ja gaasitööstuse tsentrifugaalpumpade projekteerimiseks ja tootmiseks. Selle standardi kohaselt liigitatakse rippuvad horisontaalsed pumbad OH (Overhung Horizontal) seeriasse, mis hõlmab kuut tüüpi (OH1 kuni OH6). OH5 on selgelt määratletud kui "otseühendusega, keskjoonele paigaldatud" pumbatüüp, mis nõuab täpset joondamist pumba korpuse keskjoone ja aluse kinnituspinna vahel. See võib tõhusalt kompenseerida soojuspaisumisest põhjustatud pingeid, vältides pumba korpuse deformatsiooni ja tihendi rikkeid – see on ülioluline pikaajaliseks stabiilseks tööks kõrge temperatuuriga keskkondades.
OH5 pumba tööpõhimõte on väga lihtne: tiivik pöörleb suurel kiirusel, et tekitada tsentrifugaaljõudu, tõmmates vedelikku imemisavast, paiskades selle radiaalselt väljapoole ja tühjendades selle torujuhtmesse pärast spiraali poolt survestamist. Tänu otseühendusega konstruktsioonile pöörlevad mootori rootor ja pumba tiivik koaksiaalselt, mille tulemuseks on suurem ülekande efektiivsus, väiksem vibratsioon ja lihtsam hooldus (erinevalt siduriga pumpadest, mis nõuavad sagedast joondamise reguleerimist). Kõrge riskiga ainete (nt tuleohtlikud ja mürgised ained) jaoks on OH5 tavaliselt varustatud mehaaniliste või kuivagaasitihenditega – need küpsed lahendused tagavad lekkevaba töö kõrge riskiga rakendusstsenaariumides.
Tänu oma kompaktsele struktuurile ja stabiilsele jõudlusele on OH5 pumbal lai valik rakendusi: sellised tööstused nagu naftatöötlemistehased, keemiatehased, LNG terminalid, avamereplatvormid ja elektrijaamad kasutavad seda näiteks katla toitevee, kuuma õli tsirkulatsiooni, happe-aluse transportimiseks ja lahusti tagasivooluks. Mõned aastad tagasi, kui osalesin naftatöötlemistehase kuuma õli tsirkulatsioonisüsteemi renoveerimisel, olin selle võimekuse tunnistajaks isiklikult. Algset pumpa vaevasid sagedased lekked ja termilisest deformatsioonist tingitud liigne vibratsioon, mis nõudsid hoolduseks seiskamist iga paari kuu tagant. Pärast selle asendamist OH5-ga kompenseeris keskjoonele paigaldatud konstruktsioon soojuspaisumise pinget ja otseühendusega struktuur kõrvaldas ülekandekaod. Kogu süsteem töötas pidevalt üle kahe aasta ilma ühegi tõrketa – arvestades kohapealset paigaldusruumi piiratud ruumi ja vajadust ööpäevaringse katkematu töö järele, oli see jõudlus tõeliselt muljetavaldav.
Enamik pumpasid OH1-st kuni OH4-ni kasutavad sõltumatuid mootorajameid koos haakeseadistega (nõuab paigalduse ajal kohapeal joondamist) ja neil on erinevad kinnitusviisid (nt OH1 on jalale paigaldatav, OH3 on vertikaalne torujuhtmepump), samas kui OH5 otseühendusega keskjoonele paigaldatud disain on ainulaadne. Ühenduse eemaldamisega ei säästa see mitte ainult väärtuslikku paigaldusruumi, vaid pakub ka suurepäraseid termilisi joondustulemusi – need kaks eelist on eriti silmapaistvad kitsastes ruumides või kõrge temperatuuriga keskkondades. Loomulikult on sellel väikesed piirangud: otseühendusega disain seab teatud piirangud mootori suurusele ja võimsusele, mistõttu see ei sobi eriti suurte või ülikõrge rõhuga tingimustes. Enamiku tavapäraste karmide töötingimuste korral on selle eelised aga peaaegu asendamatud.
Tänu API 610 standardile vastava rangele disainile, tõhusale ja stabiilsele töövõimele ning laialdasele kasutatavusele on tsentrifugaalpumbast OH5 saanud kaasaegses protsessitööstuses asendamatu põhiseade. Tänapäeval, kui tööstusharudel on järjest kõrgemad nõuded ohutusele, energiasäästlikkusele ja intelligentsusele, ei ole sobiva OH5 mudeli valimine sugugi lihtne seadmete ost – see on strateegiline otsus, mis võib tagada kogu protsessisüsteemi tõrgeteta toimimise. Olenemata sellest, kas seisate silmitsi kõrge temperatuuriga keskkonnaga, söövitava ainega või piiratud paigaldusruumiga, OH5 suudab tagada tööstuslikuks tootmiseks vajaliku töökindluse ja jõudluse.
