Mis vahe on OH3 ja OH4 tsentrifugaalpumpadel?

API 610 standardis on OH (Overhung) pumbad tsentrifugaalpumpade kategooria, mille tiivik on paigaldatud võlli otsa, mida toetavad laagrid ainult ühel küljel. Nende hulgas on OH3 ja OH4 pumbad mõlemad horisontaalsed rippuvad tsentrifugaalpumbad, kuid need erinevad oluliselt konstruktsiooni, hooldusnõuete ja kasutuskõlblikkuse poolest.

Nende erinevuste mõistmine võib aidata inseneridel ja lõppkasutajatel valida nende töötingimuste jaoks kõige sobivama pumba.

OH3 tsentrifugaalpumpDisain

OH3 pump on ülerippuv tsentrifugaalpump, mis on varustatud sõltumatu laagriraamiga.

Selle põhifunktsioonide hulka kuuluvad:

• Eraldi pumba võll ja mootori võll
• Ühendusühendus pumba ja mootori vahel
• Sõltumatu laagrikorpus ja määrimissüsteem
• Suurem võlli jäikus ja kandevõime
• Lihtsam hooldus ja komponentide vahetus

Kuigi OH3 klassifitseeritakse endiselt rippuvaks pumbaks, mis tähendab, et tiivik on paigaldatud võlli rippuvale otsale, tagab sõltumatu laagriraam parema rootori toe ja tööstabiilsuse võrreldes kompaktsemate konstruktsioonidega.

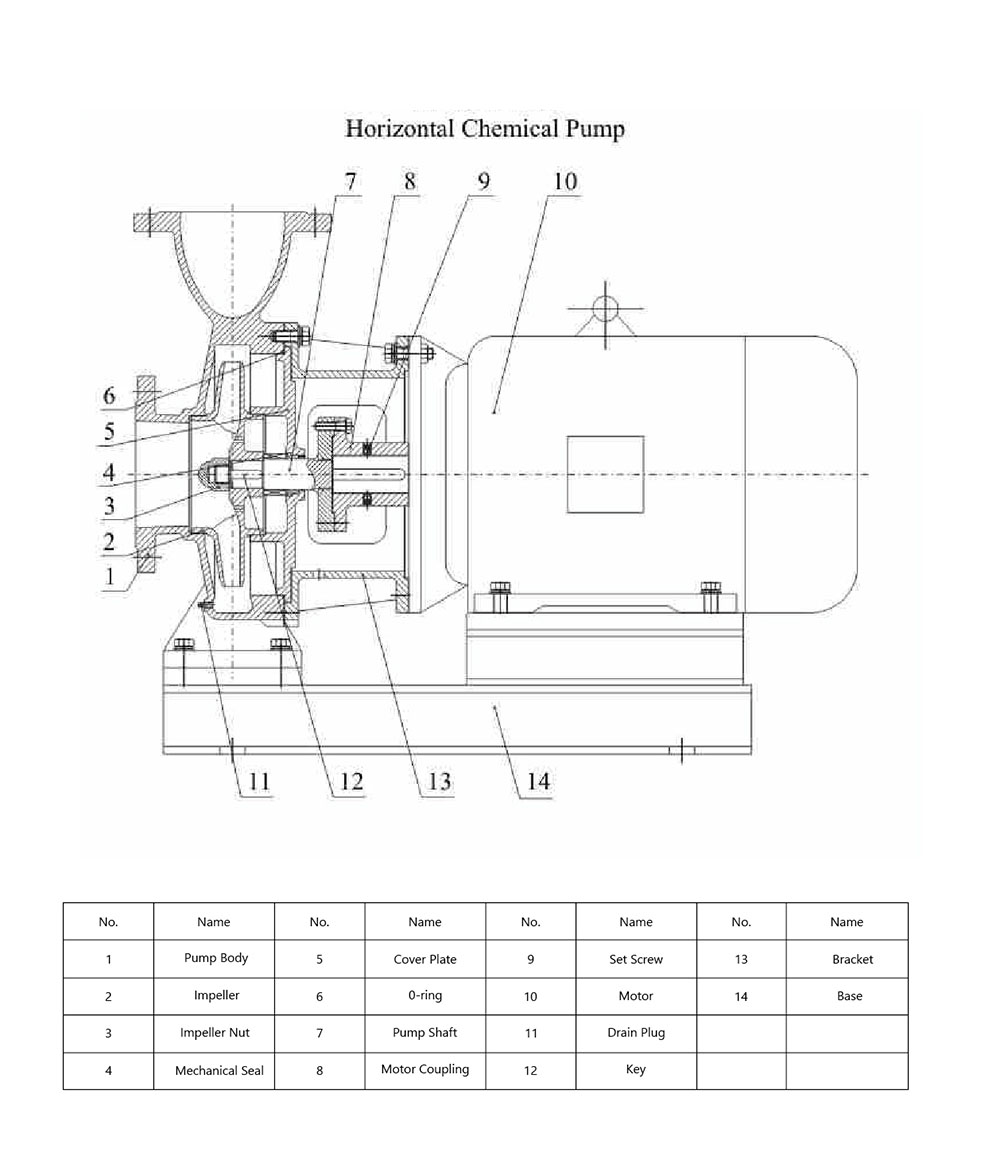

OH4 tsentrifugaalpumpDisain

OH4 pump on tihedalt ühendatud rippuv tsentrifugaalpump.

Selle peamised omadused hõlmavad järgmist:

• Kompaktne integreeritud pumba ja mootori koost
• Sõltumatu laagriraam puudub
• Mootori võll toetab pumba rootori koormust
• Painduvat sidurit pole vaja
• Vähendatud paigaldusruum ja kogukaal

Kuna mootor ja pump on tihedalt integreeritud, pakuvad OH4 pumbad lihtsamat disaini ja vähem komponente, muutes need kulutõhusaks lahenduseks paljudes tööstuslikes rakendustes.

Toimivuse ja rakenduste võrdlus
OH3 pumpade tüüpilised rakendused

Tänu oma tugevale konstruktsioonile ja sõltumatule laagritoele kasutatakse OH3 pumpasid tavaliselt:

• Naftakeemia töötlemine
• Nafta- ja gaasirajatised
• Elektritootmisjaamad
• Kõrge temperatuuriga vedeliku ülekandmine
• Pidevalt töötavad tööstusteenused
• Rakendused, mis nõuavad suurt töökindlust

OH3 pumbad valitakse sageli nõudlike protsessitingimuste jaoks, kus pikk kasutusiga ja tööstabiilsus on kriitilise tähtsusega.

OH4 pumpade tüüpilised rakendused

OH4 pumbad sobivad üldiselt:

• Tööstuslikud veevarustussüsteemid
• Jahutusvee ringlus
• Kommunaalteenused
• Kerged kuni keskmise koormusega tööstusprotsessid
• Piiratud ruumiga paigaldused

Nende kompaktne disain ja madalamad paigalduskulud muudavad need atraktiivseks valikuks rakendustes, kus töötingimused on leebemad.

OH3 vs OH4: peamised erinevused

Kuidas valida OH3 ja OH4 pumpade vahel

Valik OH3 ja OH4 pumba vahel sõltub rakenduse spetsiifilistest töönõuetest.

OH3 pump on üldiselt parem valik, kui:

• Nõutav on kõrge töökindlus
• Süsteem töötab pidevalt
• Protsessi temperatuurid on kõrgendatud
• Mehaanilised koormused on märkimisväärsed
• Hooldusjuurdepääs on oluline

OH4 pumpa eelistatakse sageli, kui:

• Ruumi on piiratud
• Paigaldamise lihtsus on prioriteet
• Eelarve kaalutlused on olulised
• Töötingimused on suhteliselt mõõdukad

Pumba valimisel peaksid insenerid hindama selliseid tegureid nagu voolukiirus, väljalaskerõhk, vedeliku omadused, töötemperatuur, hooldusnõuded ja elutsükli kulud, selle asemel, et tugineda ainult pumba klassifikatsioonile.

Järeldus

Nii OH3 kui ka OH4 pumbad on API 610 määratletud horisontaalsed rippuvad tsentrifugaalpumbad, kuid need on projekteeritud erinevaid prioriteete silmas pidades.

OH3 pumbad rõhutavad töökindlust, vastupidavust ja sobivust nõudlike protsessirakenduste jaoks, samas kui OH4 pumbad keskenduvad kompaktsusele, lihtsusele ja kuluefektiivsusele.

Mõistes iga disaini tugevusi ja piiranguid, saavad kasutajad valida pumba tüübi, mis vastab kõige paremini nende töövajadustele ja saavutada süsteemi optimaalne jõudlus.
