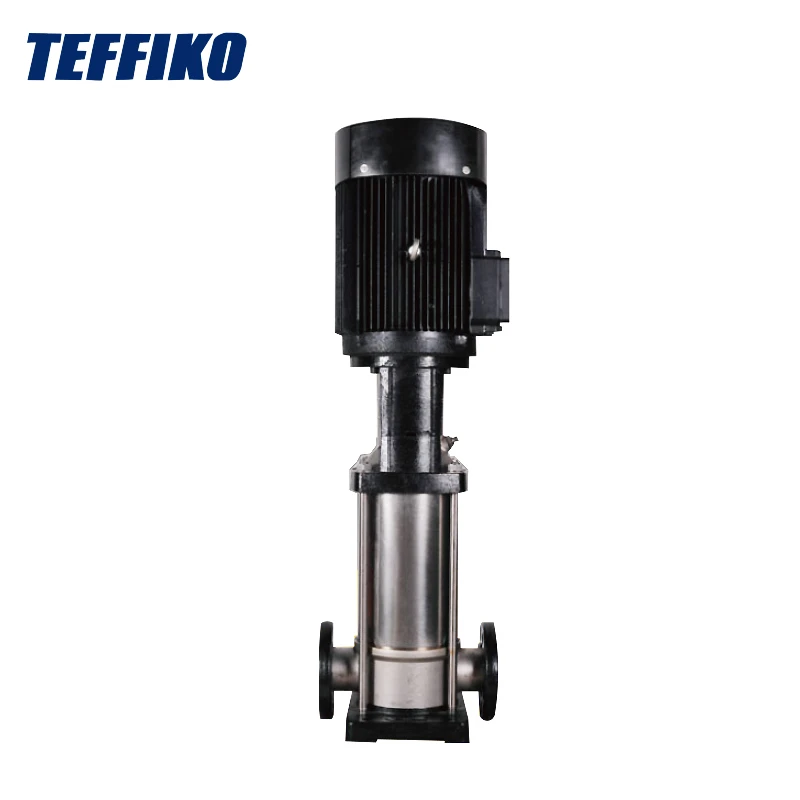

Vertikaalne mitmeastmeline roostevabast terasest tsentrifugaalpump

TDFP vertikaalne mitmeastmeline roostevabast terasest tsentrifugaalpump on multifunktsionaalne toode. See võib transportida erinevaid söötmeid, näiteks kraanivett ja kergelt söövitavaid tööstuslikke vedelikke, ning sobib erineva temperatuuri, voolukiiruse ja rõhustsenaariumide jaoks. Seda kasutatakse laialdaselt mitmes valdkonnas, sealhulgas veevarustus, tööstuslik surve, tööstuslik vedelik transport, veetöötlus ja niisutamine. Konkreetsed rakendused hõlmavad veetaimede filtreerimist ja transporti, tsoneeritud veevarustust veetaimedes, kõrghoonete survestamine, tööstusprotsesside veesüsteemid, puhastussüsteemid, kõrgsurve loputussüsteemid, tuletõrjesüsteemid, jahutus- ja kliimaseadmete süsteemid, katla söödavee ja kondensaadisüsteemid, tööriistade, mis sobivad, happe- ja leevendussüsteemid, happe- ja leevendussüsteemid, ümberehitus, tagurpidi, tagurpidi, tagurpidi süsteemid, pöörd-, filtreerimissüsteemid, pöörd-, filtreerimissüsteem Niisutamine, sprinkleri niisutamine ja tilguti niisutamine.

Töötingimused

Mitmeastmeline vertikaalne roostevabast terasest tsentrifugaalpump sobib:

Vedelik peaks olema õhuke, puhas, mittetäielik, plahvatusohtlik ja tahkete osakeste või kiududeta.

• Vedeliku temperatuur:

• Normaalne temperatuuri tüüp: -15 ° C ~ +70 ° C

• Kuuma vee tüüp: -15 ° C ~ +120 ° C

• Ümbritseva temperatuur: kuni +40 ° C

• kõrgus: kuni 1000m

Minimaalne sisselaskerõhk NPSH

Kui pumba rõhk on madalam kui vedatud vedeliku aururõhk, võib tekkida kavitatsioon vertikaalses mitmeastmelises tsentrifugaalpumbas. Kavitatsiooni vältimiseks on vaja tagada, et pumba sisselaskeküljel oleks minimaalne surve.

Näpunäited jagamiseks ：

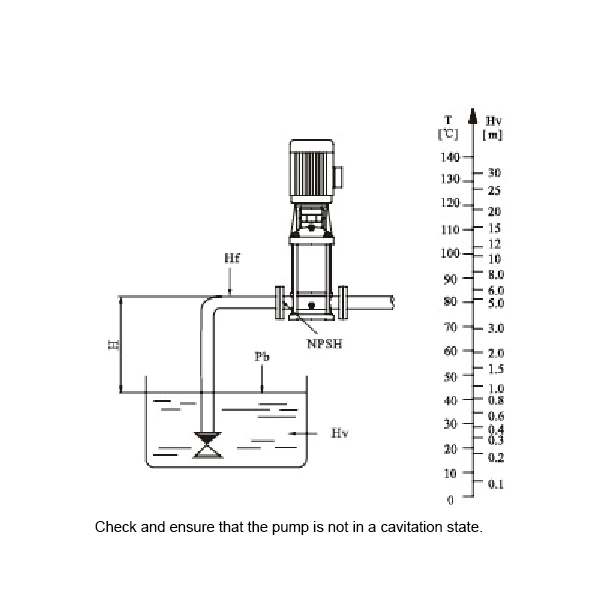

Maksimaalse imemisfilmi h [m] saab arvutada järgmise valemiga:

H = PB × 10,2 - NPSH - HF - HV - HS

• Pb = atmosfäärirõhk [riba] (atmosfäärirõhku saab seada 1 baari; suletud süsteemis on PB süsteemi rõhk [riba]).

• NPSH = neto positiivne imemispea [M] (seda saab lugeda NPSH kõvera pumba maksimaalsest võimalikust voolukiirusest).

• HF = Sisselaskeava torujuhtme kaotus [M].

• hv = aururõhk [m].

• HS = ohutusmarginaal = minimaalselt 0,5 m pea.

Otsuse reeglid:

• Kui arvutatud h on positiivne, võib pump töötada maksimaalse imemistõstuki H.

• Kui arvutatud H on negatiivne, peab H pea sisse sisselaskerõhk olema minimaalne.
