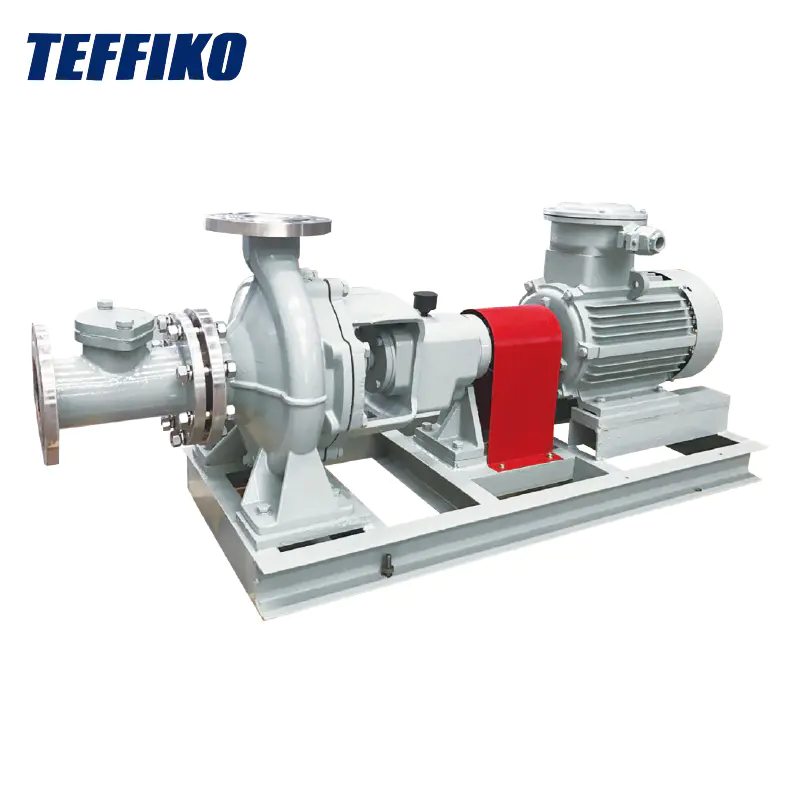

Kuna API OH1 horisontaalsed tsentrifugaalpumbad ilma ummistumiseta, on sellel võtmekomponentides ainulaadne kujundus. Tiivik võtab vastu suure kanaliga struktuuri, millel on laiad ja sujuvad voolukäigud ning hoolikalt optimeeritud labad, mis vähendab oluliselt läga ummistumise riski ja parandab märkimisväärselt edasilükkamise tõhusust. Pumbakeha on valmistatud kulumiskindlatest ja korrosioonikindlatest materjalidest, millel on kompaktne interjöör ja mõistlik voolukäik, et tagada sujuv söötmine ja tühjendamine. Võlli tihend on saadaval kahel kujul: mehaaniline ja pakkimis tihendiga. Sellel on suurepärane tihendus jõudlus ja laiendab tõhusalt seadmete kasutusaega.

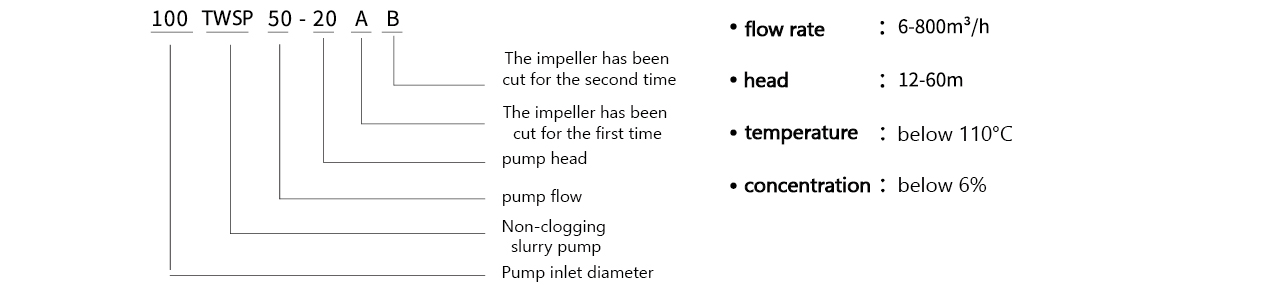

Mudeli olulisus ja töötingimused
TWSP rakendusväljad
1. Keemiatööstus: seda kasutatakse mitmesuguste keemiliste tooraine suspensioonide transportimiseks, materjalide vabastamiseks reaktsioonnormidest ja mudade rilusid reoveepuhastuses. Korrosioon - vastupidavad materjalid ja TWSP mitte -ummistuskeskusepumba ummistumise jõudlus võib tagada tootmise sujuva arengu.
2. paberitööstus: seda kasutatakse peamiselt sellistes protsessides nagu tselluloosi transport ja heitkogude puhastusvahend. Paberiprotsessis olevad lägad sisaldavad suurt hulka kiude, mis võivad hõlpsalt põhjustada pumba ummistamist. TWSP mitteunduvate lägapumba suurekanalite tiiviku ja spetsiaalne struktuuri kujundus muudavad selle paberitööstuse jaoks ideaalseks valikuks.
3. Energiatööstus: soojuselektrijaamade tuha eemaldamise süsteemis kasutatakse seda lendtuha lägade transportimiseks. See võib tagada tuha eemaldamise süsteemi stabiilse töö elektritootmise ajal.

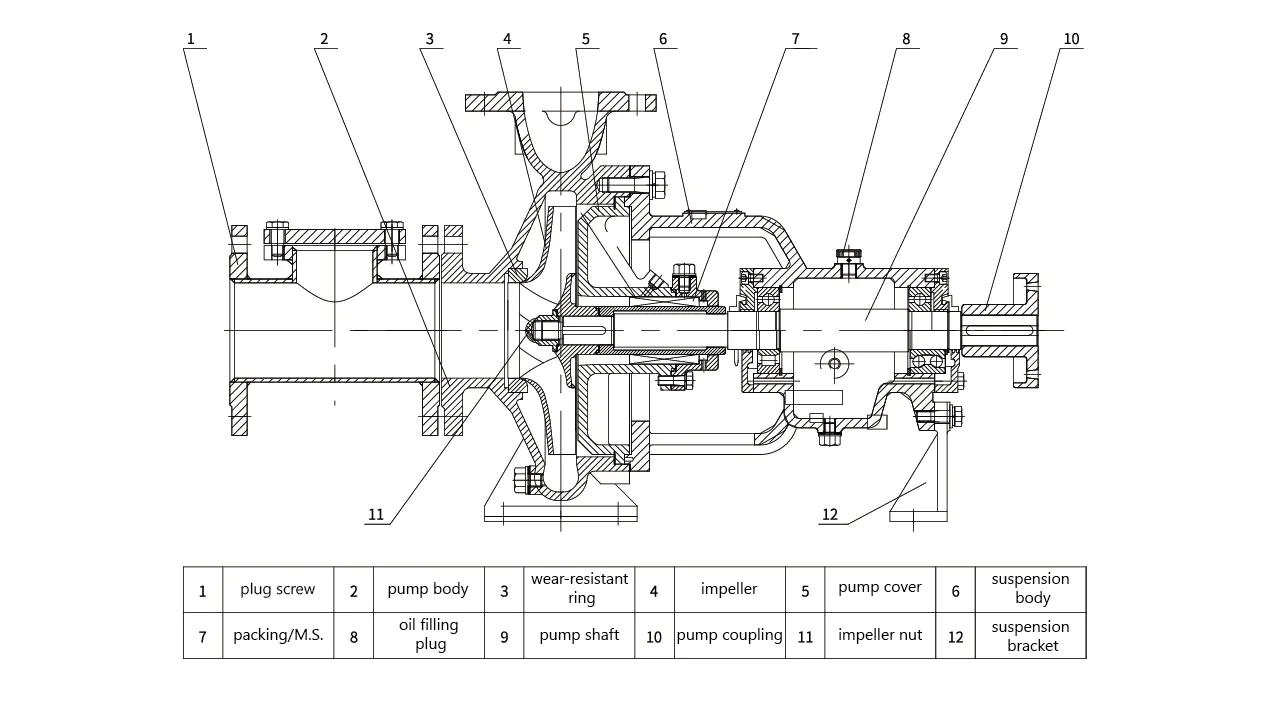

TWSP tsentrifugaalpumba skeem
Jõudlusparameetri tabel
| Pumbamudel | (r/min) | (Q) | (H) | sobiv võim KW | |||
| m³/h | L/s | 1.0 | 1.35 | 1.85 | |||
| 50TWSP6.3-12.5 | 1450 | 3,75 6.30 7.50 | 1,04 1,74 2,08 | 12,9 12,5 12.0 | 1.1 | 1.1 | 1.5 |
| 50TWSP6.3-20 | 1450 | 3,75 6.30 7.50 | 1,04 1,74 2,08 | 20,5 20,0 19.6 | 2.2 | 2.2 | 3.0 |
| 50TWSP6.3-20A | 1450 | 3,50 6.30 7.00 | 0,97 1,64 1,94 | 18,0 17.5 17.0 | 1.5 | 2.2 | 3.0 |
| 65TWSP12-12.5 | 1450 | 7,50 12,5 15,0 | 2,08 3,47 4.17 | 13.3 12,5 11.9 | 1.5 | 2.2 | 2.2 |
| 65TWSP12-12.5A | 1450 | 7,00 11,7 14,0 | 1,94 3,25 3,89 | 11.5 11.0 10.5 | 1.1 | 1.5 | 2.2 |
| 65TWSP12-20 | 1450 | 7,50 12,5 15,0 | 2,08 3,47 4.17 | 20.3 20,0 19.6 | 2.2 | 3 | 4 |
| 65TWSP12-20A | 1450 | 7,00 11,7 14,0 | 3.25 1,94 3.89 | 17,8 17,5 17,2 | 2.2 | 3 | 4 |
| 65TWSP12-32 | 1450 | 7,50 12,5 15,0 | 2,08 3,47 4.17 | 32,4 32,0 31.7 | 5.5 | 5.5 | 7.5 |
| 65TWSP12-32A | 1450 | 7,00 11,7 14,0 | 1,94 3.25 3.89 | 27,9 27,4 27.1 | 4 | 5.5 | 7.5 |
| 65TWSP12-32B | 1450 | 6,60 11,0 13,2 | 1,83 3,06 3,67 | 24,5 24.1 24.0 | 3 | 4 | 5.5 |
| 80TWSP25-12.5 | 1450 | 15,0 25,0 30,0 | 4,17 6,94 8,33 | 13,5 12,5 11.5 | 2.2 | 3 | 4 |
| 80TWSP25-12.5A | 1450 | 13,6 22,7 27.2 | 3,78 6,31 7,56 | 11.1 10,3 950 | 1.5 | 2.2 | 3 |
| 80TWSP25-20 | 1450 | 15,0 25,0 30,0 | 4,17 6,94 8,33 | 21.0 20,0 19.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-20A | 1450 | 14.1 23,5 28.1 | 3,91 6,51 7,82 | 18,4 17,6 16,9 | 3 | 4 | 5.5 |
| 80TWSP25-20B | 1450 | 13,2 22.0 26.4 | 3,67 6,11 7.33 | 16,2 15,6 15,0 | 3 | 4 | 5.5 |
| 80TWSP25-32 | 1450 | 15,0 25,0 30,0 | 4,17 6,94 8,33 | 32,5 32,0 31.5 | 7.5 | 7.5 | 11 |
| 80TWSP25-32A | 1450 | 14.1 23,5 28.1 | 3,91 6,51 7,82 | 28.5 28.0 27.5 | 5.5 | 7.5 | 11 |
| 80TWSP25-32B | 1450 | 13,2 22.0 26.4 | 3,67 6,11 7.33 | 25,0 24,5 24.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-32C | 1450 | 11.7 19,5 23.4 | 3,25 5,42 6,50 | 20.0 19.5 19.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5 | 1450 | 30,0 50,0 60,0 | 8,33 13,9 16,7 | 14,0 12,5 11.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5A | 1450 | 27,3 45,5 54,5 | 7,58 12,6 15.1 | 11,6 10.4 910 | 3 | 4 | 5.5 |
| 100TWSP50-20 | 1450 | 30,0 50,0 60,0 | 8,33 13,9 16,7 | 22.0 20,0 18.5 | 5.5 | 7.5 | 11 |
| 100TWSP50-20A | 1450 | 28,0 46,8 56,0 | 7,78 13,0 15,6 | 19,2 17.5 16.1 | 5.5 | 7.5 | 11 |
| 100TWSP50-20B | 1450 | 26,4 43,9 52.7 | 7.32 12.2 14.6 | 17,0 15,4 14.3 | 4 | 5.5 | 7.5 |
