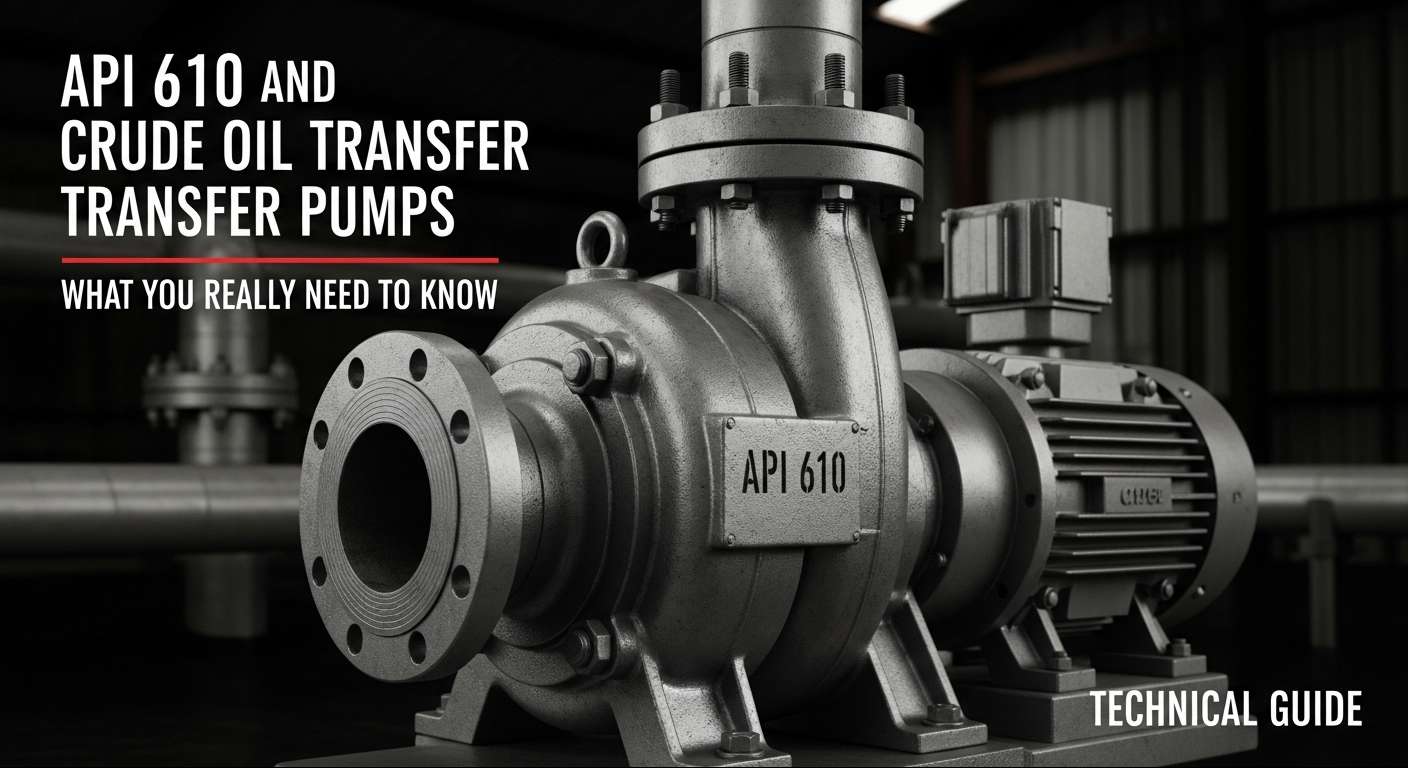

API 610 ja toornafta ülekandepumbad: mida peate tegelikult teadma

Toornafta transpordi maailmas ei ole ohutuse, tõhususe ega seadmete töökindluse osas kompromissiruumi. Need ei ole lihtsalt meeldivad asjad – need ei ole läbiräägitavad. Iga torujuhtme või rafineerimistehase ülekandesüsteemi keskmes ontoornafta pumpja kui see pole ehitatud rangetele standarditele, on kõik allavoolu ohus. Siin tulebki API 610 kasutusele – mitte lihtsalt järjekordse juhisena, vaid nafta- ja gaasitööstuse tsentrifugaalpumpade de facto etalonina.

Olenemata sellest, kas olete insener, kes juhib uut torujuhtme projekti, hankespetsialist, kes kontrollib hankijaid, või välitehnik, kes hoiab asju käigus, API 610 mõistmine ei ole akadeemiline – see mõjutab otseselt teie otsuseid, tööaega ja vastavust.

Niisiis, mis täpselt onAPI 610?

American Petroleum Institute'i (API) välja antud API 610 on nafta-, naftakeemia- ja maagaasirakendustes kasutatavate tsentrifugaalpumpade standard. Erinevalt üldotstarbelistest tööstuspumpade spetsifikatsioonidest on API 610 kirjutatud spetsiaalselt naftaväljade ja rafineerimistehaste karmide tingimuste jaoks – mõelge kõrgele rõhule, äärmuslikele temperatuuridele, abrasiivsetele või söövitavatele vedelikele ja pidevale tööle suure koormuse korral.

Toornafta ülekandepumbad? Need on praktiliselt API 610 katvuse õpikujuhtumid. Kui teie pump liigub toornafta rõhu all – kas sadade miilide pikkusel torujuhtmel või rafineerimistehase seadmete vahel –, eeldatakse, et see vastab peaaegu kindlasti sellele standardile.

API 610 kolm sammast

Kuigi kogu dokument koosneb kümnetest lehekülgedest, taandub API 610 vaim kolmele põhiprintsiibile:

1. Mehaaniline terviklikkus – ehitatud kestma (ja püsima)

API 610 ei lõika riistvara osas nurki. Peamised disaininõuded hõlmavad järgmist:

• Ülegabariidilised võllidläbipainde ja vibratsiooni vähendamiseks, mis aitab vältida enneaegset kulumist ja tihendi purunemist.
• Raskeveokitega laagridhinnatud pidevaks tööks suurel koormusel, sest keegi ei taha laagrite lagunemist vahetuse keskel.
• Lekkekindlad tihendussüsteemid, olgu need siis mehaanilised või kuivgaasitihendid, lubatud lekke suhtes ranged piirangud. See ei tähenda ainult lekete vältimist; see on tulekahjude vältimine, personali kaitsmine ja keskkonnaregulaatorite paremal poolel püsimine.

Olgem ausad – toornafta ei ole alati puhas. See võib kanda liiva, vett, H₂S-i või muid ebameeldivaid asju. API 610 tunnistab seda reaalsust ja nõuab komponente, mis selle all ei paindu.

2. Töökindlus – pärast paigaldamist pole üllatusi

Pump võib paberil hea välja näha, kuid kuidas see tegelikult töötab? API 610 nõuab enne saatmist kahte kriitilist tehasetesti:

Hüdrostaatiline testimine, et kontrollida, kas korpus, äärikud ja liigendid taluvad tavapärastest töötingimustest tunduvalt suuremat rõhku.

Jõudluskatsed, mis kinnitavad tegeliku vooluhulga, kõrguse ja tõhususe vastavust avaldatud kõveratele – rangete tolerantside piires.

See pole bürokraatia enda pärast. Need testid tuvastavad tootmisvead varakult, nii et te ei tee vigase pumba tõrkeotsingut kasutuselevõtu ajal või, mis veelgi hullem, kogu tootmise ajal. Meie kogemuse kohaselt on nende testide vahelejätmine või koonerdamine õnnemäng, mida vähesed operaatorid saavad endale lubada.

3. Hooldatavus – sest seisakud maksavad päris raha

Isegi parimad pumbad vajavad lõpuks hooldust. API 610 tunneb selle ära ja esitab kujundused, mis muudavad remondi kiiremaks ja vähem häirivaks:

• Jaotatud korpusega (laagrite vahel) konfiguratsioonid võimaldavad teil tõmmata rootorikomplekti ilma torusid lahti ühendamata – see on kapitaalremondi ajal tohutu aja kokkuhoid.
• Tihendite, laagrite ja muude kuluvate osade standardsed liidesed tähendavad vähem kohandatud varuosi ja kiiremat vahetust.

Välimeeskonnad hindavad seda. Nii ka tehaste juhid, kes jälgivad O&M eelarveid. Ja ausalt, pärast kesköist hädaabikõnet ütlevad kõik, kes on pidanud maadlema mitte-API-pumbaga: hooldatavus on olulisem, kui spetsifikatsioonilehed näitavad.

Miks vaeva näha API 610 vastavusega?

Mõned võivad küsida: "Kas me ei saaks lihtsalt kasutada odavamat mitte-API pumpa?" Tehniliselt võib-olla, kuid realistlikult on see harva riski väärt.

• Vastavus on sageli kohustuslik. Enamik EPC lepinguid, operaatori spetsifikatsioone ja regulatiivseid ülevaateid (mõelge OSHA-le või EPA-le USA-s) nõuavad kriitiliste hoolduspumpade jaoks API 610. Nõuetele mittevastavad seadmed võidakse kohapeal tagasi lükata või mis veelgi hullem, põhjustada viivitusi lõppülevaatusel.
• Ohutus ja keskkonnakaitse on olulised. Alates materjali valikust kuni lekete piiramiseni on standard loodud katastroofiliste rikete minimeerimiseks. Üks toorreostus võib maksta miljoneid koristamist, trahve ja maine kahjustamist.
• See annab märku professionaalsusest. API 610-ga ühilduvate seadmete valimine näitab sidusrühmadele, et võtate kvaliteeti tõsiselt – mitte ainult märkeruudud, vaid ka kestvate süsteemide ehitamine.

Kaks praktilist nõuannet ostmisel

• Kontrollige sertifikaati. Ärge võtke lihtsalt müüja sõna. Otsige kehtivat API 610 monogrammi litsentsi ja kontrollige, kas tegelik pump kannab ametlikku API templit. Kõik API-disainiga pumbad ei ole tõeliselt sertifitseeritud.
• Sobitage pump oma tegelike tingimustega. API 610 määrab lähtetaseme, kuid teie toornafta võib olla kuum, hapu, liivane või viskoosne. Jagage oma tarnijaga üksikasjalikke protsessiandmeid. Pump, mis vastab paberil API 610-le, võib endiselt probleeme tekitada, kui see pole teie vedeliku, rõhukõikumiste või töötsükli jaoks kohandatud.

Lõplik Mõte

API 610 ei ole täiuslik – see on lõppude lõpuks konsensusstandard ja jääb mõnikord tipptehnoloogiast maha –, kuid see on tõestatud, praktiline ja laialdaselt usaldusväärne. Tööstuses, kus ebaõnnestumine pole valik, annab see kindla aluse. Korralikult määratletud, tõeliselt nõuetele vastavasse pumbasse investeerimine võib maksta juba ette rohkem, kuid see tasub end peaaegu alati ära töökindluse, ohutuse ja meelerahu poolest.
