Põhjalik juhend ISG vertikaalsete vs ISW horisontaalsete tsentrifugaalpumpade kohta

Tööstusliku vedelike transpordi valdkonnas on ISG vertikaalsed tsentrifugaalpumbad ja ISW horisontaalsed tsentrifugaalpumbad muutunud paljude rakendusstsenaariumide jaoks peamiseks valikuteks tänu nende ainulaadsetele struktuursetele eelistele ja stsenaariumi täpsele kohandatavusele. Konkreetsete töötingimustega silmitsi seistes on täpse mudelivaliku saavutamine aga professionaalne väljakutse. Nagu insenerimeeskondTeffiko, teame hästi, et absoluutselt optimaalset pumbamudelit pole olemas, on vaid kõige sobivam lahendus. Selles artiklis võrreldakse põhjalikult ISG ja ISW tsentrifugaalpumpasid nelja peamise mõõtme järgi: konstruktsioon, jõudlusnäitajad, kohaldatavad stsenaariumid ning paigaldus ja hooldus. Samuti jagab see Teffiko praktilisi kogemusi mudelivaliku alal, et aidata teil teha teadlikke otsuseid.

Sisukord

1.Struktuurne projekteerimine

2. Toimivusnäitajad

3. Rakendatavad stsenaariumid

4. Paigaldamine ja hooldus

I. ISG vertikaalsete tsentrifugaalpumpade ja ISW horisontaalsete tsentrifugaalpumpade ehituskonstruktsiooni võrdlus

Põhiline erinevus ISG vertikaalsete tsentrifugaalpumpade ja ISW horisontaalsete tsentrifugaalpumpade vahel saab alguse nende konstruktsioonist. See määrab otseselt nende ruumi hõivatuse, paigaldusmeetodi ja torujuhtme kohandamise loogika, muutes selle mudeli valikul esmaseks teguriks.

(I) ISG vertikaalne tsentrifugaalpump: vertikaalne paigutus ruumi säästmiseks

ISG vertikaalne pump kasutab integreeritud vertikaalset konstruktsiooni, mille pumba võll on maapinnaga risti. Sellel on suhteliselt kõrge üldkõrgus, kuid väike põrandapind. Selle vee sisse- ja väljalaskeavad on paindlikult konstrueeritud, võimaldades otsest integreerimist torujuhtmesüsteemi ilma täiendava aluseta. See muudab selle eriti sobivaks kitsa ruumi stsenaariumide jaoks, nagu kõrghoonete teiseste veevarustusseadmete ruumid või kompaktsed tootmisliinid.

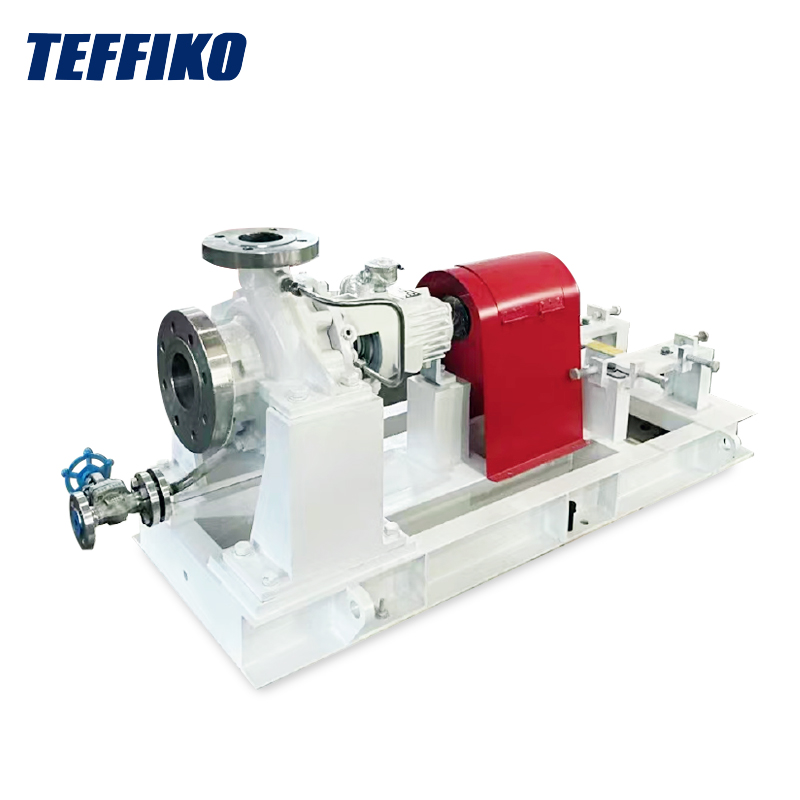

(II) ISW horisontaalne tsentrifugaalpump: horisontaalne paigutus suure stabiilsuse tagamiseks

ISW horisontaalpumbal on struktuur, kus mootor ja pumba korpus on horisontaalselt koaksiaalsed, pumba võll on maapinnaga paralleelne ja vajab aluse kaudu fikseerimist. Selle sisse- ja väljalaskeavad asuvad samal horisontaaljoonel, hõlbustades otseühendust horisontaalsete torujuhtmetega ja vähendades takistuse kadu. Sellel konstruktsioonil on madal raskuskese ja see tagab stabiilse töö, mistõttu sobib see piisava maapinnaga stsenaariumide jaoks, nagu suured töökojad või munitsipaalveejaamad, kus hooldustoimingud on mugavad.

II. Toimivusomaduste võrdlus: energiatarve, pea ja kavitatsioonitakistus

Lisaks struktuurilistele erinevustele mõjutavad nende kahe jõudluse erinevused otseselt töö tõhusust ja kohaldatavaid töötingimusi. See on eriti ilmne nende kohanemisvõimes energiatarbimise, kõrguse ulatuse ja kavitatsioonikindluse osas.

(I) Energiatarbimine ja -tõhusus

Hüdraulilise tõhususe osas võtavad nii ISG kui ka ISW tsentrifugaalpumbad kasutusele täiustatud hüdraulikamudelid. Pärast tiiviku voolukanali optimeerimist on nende efektiivsus nominaalsetes töötingimustes suhteliselt lähedased, tavaliselt vahemikus 75% kuni 85%. Siiski ilmnevad erinevused muutuva koormusega tööstsenaariumides:

• ISW horisontaalsel tsentrifugaalpumbal on õrnem pumba korpuse voolukanal, mis põhjustab väiksema efektiivsuse languse, kui töötate väljaspool nimivoolu. See sobib rohkem suurte voolukõikumistega stsenaariumide jaoks.
• ISG vertikaalne tsentrifugaalpump säilitab stabiilse kasuteguri nimivoolu korral, kuid voolu kõikumisel väheneb efektiivsus kiiremini. See sobib rohkem pidevate voolunõuetega stsenaariumide jaoks.

Energiatarbimise osas:

• ISG pump tarbib madala vooluhulga ja kõrge tööjõu töötingimustes vähem energiat.
• ISW pump tagab parema energiatõhususe suure vooluhulga ja madala peaga rakendustes.

(II) Head Range

• ISG vertikaalse tsentrifugaalpumba kõrgus on tavaliselt 5–125 m, mis muudab selle „kõrge pea ja väikese vooluga“ transpordivajaduste rahuldamiseks paremini hakkama. Selle vertikaalse struktuuriga pumba võll kannab jõudu ühtlasemalt; Kõrge peaga töötamisel on tiiviku tsentrifugaaljõu ülekanne stabiilsem ja ülemäärasest rõhust põhjustatud võlli kõrvalekalde teke on väiksem. Seetõttu kasutatakse seda sageli sellistes stsenaariumides nagu kõrghoonete veevarustus ja katla toitevesi.
• ISW horisontaalse tsentrifugaalpumba kõrguse ulatus keskendub rohkem "keskmise madala kõrgusega, suure vooluhulgale", mis jääb üldiselt vahemikku 3–80 m. Selle horisontaalne struktuur suudab paremini kohaneda suure voolukandja stabiilse transpordiga ja vältida kõrgest peast põhjustatud liigset aksiaalset jõudu. See sobib stsenaariumide jaoks, mille tõstekõrgus on madal, kuid vooluhulk on suur, näiteks kommunaaltorustiku veeülekanne, tööstuslik tsirkulatsioonivesi ja põllumajanduslik niisutus.

(III) Kavitatsioonikindlus: ISW-l on serv

ISW horisontaalpumba netopositiivne imemiskõrgus (NPSH) on tavaliselt 0,5–1,5 m madalam kui ISG pumbal. Selle imemisava konstruktsioon on optimeeritud, muutes selle kergesti aurustuva kandja transportimisel või suure imemistakistuse korral vähem vastuvõtlikuks kavitatsioonile. ISG vertikaalne pump seevastu sobib pigem heade imemistingimuste ja lühikeste torustike korral.

III. Kohaldatavate stsenaariumide võrdlus: võti on nõudmisel sobitamine

(I) ISG vertikaalne tsentrifugaalpump: esimene valik kitsa ruumi ja kõrge peaga stsenaariumide jaoks

• Teisene veevarustus kõrghoonetes: Kõrghoonete elanikud nõuavad suhteliselt kõrget veesurvet ja seadmeruumid asuvad tavaliselt katusel või kitsa ruumiga keldris. ISG vertikaalne tsentrifugaalpump sobib selle stsenaariumiga suurepäraselt oma väikese põrandapinna ja kõrge kõrguse eelistega.
• Väikeste tööstusseadmete toetamine: näiteks CNC-tööpinkide jahutussüsteemid ja väikeste katelde toiteveesüsteemid. Nendel stsenaariumidel on stabiilne vooluvajadus ja piiratud paigaldusruum ning ISG pumba saab ruumi säästmiseks torujuhtmesse integreerida.
• Vee tsirkulatsioon äripindadel: Sealhulgas jahutusvee tsirkulatsioon hotellides tsentraalsete konditsioneeride ja kaubanduskeskuste tuletõrje veevarustussüsteemide jaoks. ISG pumba vertikaalne struktuur hõlbustab ühendamist laes või nurgas oleva torustikuga, ilma et see mõjutaks siseruumide paigutust.

(II) ISW horisontaalne tsentrifugaalpump: peamine valik suure ruumi ja suure vooluga stsenaariumide jaoks

• Munitsipaalveepuhastus: sealhulgas taaskasutatud vee korduskasutus reoveepuhastites ja toruvõrgu ülekanne veevärgis. Nendel stsenaariumidel on suur vooluvajadus ja piisav maapinnapind ning ISW pumba horisontaalne paigutus võimaldab partiide paigaldamist ja tsentraliseeritud hooldust.
• Suuremahuline tööstuslik tootmine: näiteks tooraine transport keemiaettevõtetes ja tsirkuleeriva vee jahutussüsteemid metallurgiatehastes. Nendel stsenaariumidel on suured voolukõikumised ja need nõuavad kavitatsioonikindlust ning ISW-pumbal on nende vajaduste rahuldamiseks parem stabiilsus ja kohanemisvõime.
• Põllumajanduslik ja tsiviilkasutus: sealhulgas põllumaade niisutamine ja veevahetus suurtes kalatiikides. Nendel stsenaariumidel on madal vooluvajadus, kuid suur vooluvajadus ning ISW-pumba madala energiatarbimise ja lihtsa hoolduse omadused võivad vähendada pikaajalisi kasutuskulusid.

IV. Paigaldamise ja hoolduse võrdlus

Paigaldusraskused ja hoolduskulud on tegurid, mida pikaajalisel kasutamisel ei saa eirata. Nende kahe selle mõõtme erinevused mõjutavad otseselt töö efektiivsust hilisemas etapis.

(I) Paigaldamine

• ISG vertikaalse tsentrifugaalpumba jaoks: paigaldamiseks pole vaja eraldi alust. See peab ainult ühendama pumba korpuse ääriku torujuhtme äärikuga ja kinnitama pumba jalad paisutuspoltidega. Üks inimene saab ühe seadme paigaldusega valmis teha poole päevaga, mistõttu on see eriti sobiv olemasolevate objektide renoveerimisprojektide jaoks. Siiski tuleb märkida, et selle vertikaalsel konstruktsioonil on kõrged nõuded paigaldamise perpendikulaarsusele. Kui pumba võlli kalle ületab 0,1 mm/m, põhjustab see kergesti laagrite kiirenemist.
• ISW horisontaalse tsentrifugaalpumba jaoks: esmalt on vaja valada betoonalus või paigaldada teraskonsool, et aluse taseme viga ei ületaks 0,2 mm/m. Seejärel kinnitage pumba korpus alusele ja ühendage lõpuks torujuhe. Paigaldustsükkel on ca 1-2 päeva, mistõttu sobib see paremini uute ehitusprojektide varajaseks planeerimiseks. Selle horisontaalsel paigutusel on aga suurem tõrketaluvus vundamendi tasasuse suhtes ja väike maapinna vajumine ei mõjuta kergesti seadmete tööd.

(II) Hooldus

ISW horisontaalne tsentrifugaalpump on hoolduseks mugavam: Mootori ja pumba korpuse horisontaalse jaotuse tõttu peab see lahtivõtmise ajal eemaldama vaid ühenduskilbi ja lahti keerama ühenduspoldid, et mootor pumba korpusest eraldada. Haavatavate osade, nagu tiivikud ja tihendid, vahetamisel ei ole vaja torujuhet liigutada. Hoolduspersonal võib töötada maapinnal, mis on väga ohutu. Näiteks kui tihend lekib, ei pea hoolduspersonal kõrgele ronima ja saab asendamise lõpule viia 1–2 tunni jooksul.

ISG vertikaalse tsentrifugaalpumba puhul, kuna mootor asub ülaosas, tuleb hoolduse ajal kõigepealt eemaldada mootori juhtmestik ja kinnituspoldid ning tõsta mootor üles, et pääseda ligi pumba korpuse sisemistele komponentidele. Kui see paigaldatakse kitsasse ruumi või kõrghoonete seadmeruumi, on vaja kasutada kraanat või tõsteseadet, mille tulemuseks on pikk hooldustsükkel ja kõrge hind. Seetõttu on stsenaariumide puhul, kus hooldusmugavuse osas on kõrged nõuded (nt järelevalveta pumbajaamad), soovitatavam ISW horisontaalne tsentrifugaalpump.

V. Valiku kokkuvõte: 3-astmeline kiirotsus

• Kontrollige ruumi: Valige kitsaste ruumide jaoks vertikaalne pump ISG ja piisava maapinna jaoks horisontaalne pump ISW.
• Kontrollige töötingimusi: Valige ISG pump suure tõstekõrguse ja väikese vooluhulga jaoks ning ISW pump keskmise, madala tõstekõrguse ja suure vooluhulga jaoks.
• Kontrollige hooldusvajadusi: Valige ISW pump järelevalveta tööks ja mugavaks hoolduseks; Valige ISG pump pikkade hooldusintervallide ja piiratud ruumiga stsenaariumide jaoks.

Järeldus

ISG vertikaalsetel tsentrifugaalpumpadel ja ISW horisontaalsetel tsentrifugaalpumpadel on kummalgi oma eelised ning valiku tuum seisneb kohandamises – vastavuses teie ruumi, töötingimuste ja hooldusnõuetega. Kui te pole ikka veel kindel oma konkreetsete töötingimuste jaoks optimaalse pumbamudeli valimises,TeffikoProfessionaalne meeskond võib pakkuda tasuta valikukonsultatsiooni. Omame rikkalikku rakenduskogemust ning oskame soovitada just teie konkreetsetest parameetritest (nagu vooluhulk, tõstekõrgus, kandja omadused, paigalduskeskkond jne) lähtuvalt sobivaimat ja efektiivsemat lahendust, tagades teie vedelikusüsteemi stabiilse ja energiasäästliku töö.
