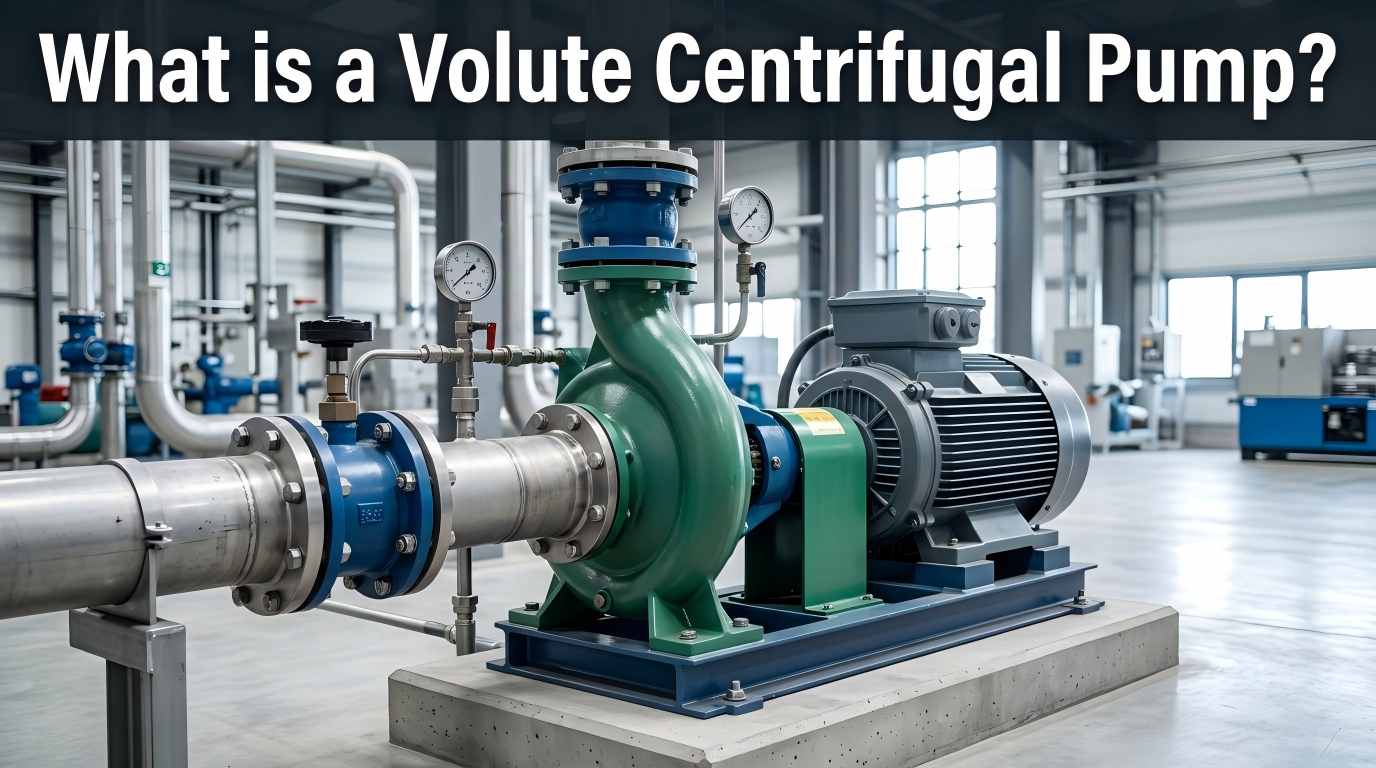

A spiraalne tsentrifugaalpumpon teatud tüüpi dünaamiline pump, mis muundab mehaanilise energia tiiviku pöörlemise kaudu hüdrauliliseks energiaks ja tugineb tõhusaks vedeliku kohaletoimetamiseks spiraalsele spiraalsele korpusele. Erinevalt teist tüüpi tsentrifugaalpumpadest on selle kõige silmapaistvam omadus keerukujuline korpus (tuntud ka kui spiraalkorpus), mis on põhikomponent, mis eristab seda sellistest mudelitest nagu difuusor-tsentrifugaalpumbad. Volute tsentrifugaalpumpadel on tugev konstruktsioon, suhteliselt madal hind, vaikne töö ja usaldusväärne jõudlus, millel on minimaalne korrosiooni ja erosiooni mõju. Need on eelistatud seadmed enamiku tööstuslike ja tsiviilotstarbeliste vedelike kohaletoimetamise rakenduste jaoks.
Pumba stabiilne töö sõltub erinevate komponentide koordineerimisest. Põhikomponendid ja nende funktsioonid on järgmised:
Tööratast ümbritsev spiraalne kamber, mille ristlõikepindala suureneb järk-järgult tiiviku väljalaskeavast tühjenduspordini. Selle põhifunktsioonid on suure kiirusega vedeliku kogumine, kiiruse vähendamine ja rõhu suurendamine. Selle kuju ja suurus mõjutavad otseselt pumba efektiivsust ja rõhku. See jaguneb ühe spiraaliga (kõige laialdasemalt kasutatav) ja kahe spiraaliga (tasakaalustab radiaalset jõudu ja pikendab kasutusiga).
Pumba "süda", kumerate labadega pöörlev komponent, mis on ühendatud mootoriga pumba võlli kaudu. See pöörleb suurel kiirusel, tekitades tsentrifugaaljõudu, imedes vedelikku ja edastades kineetilist energiat. Laba parameetrid (kuju, kogus, nurk) määravad pumba voolukiiruse, tõstekõrguse ja efektiivsuse.
Pumba võll edastab mehaanilise energia mootorist tiivikule. Laagrid toetavad pumba võlli pöörlemist, säilitavad koaksiaalsuse ja vähendavad hõõrdumist. Kõrge temperatuuri ja kõrgsurve töötingimuste jaoks on õli riknemise vältimiseks ja laagrite eluea pikendamiseks vaja õlijahutit.
Hoiab ära vedeliku lekke ja välisõhu sissepääsu, et vältida kavitatsiooni. Levinud tüüpide hulka kuuluvad mehaanilised tihendid ja tihendid. Lisatihendussüsteemidega sobitamine võib parandada töökindlust ja hooldus võib viidata API 682 standarditele.
Imemisava asub spiraali keskel, et tõmmata vedelikku; väljalaskeava on rõhu all oleva vedeliku väljastamiseks spiraali lõpus. Mõlema suurus ja kuju mõjutavad vedelikutakistust ja pumba efektiivsust.
Tööprotsess on pidev energia muundamine, mis on jagatud 4 põhietappi:
Mootor paneb tiiviku suurel kiirusel pöörlema, moodustades tiiviku keskele madalrõhuala. Rõhu erinevuse all imetakse vedelikku pumpa.
Kui tiivik pöörleb pidevalt, suruvad labad vedelikku radiaalselt liikuma, suurendades oluliselt vedeliku voolukiirust ja kineetilist energiat.
Suure kiirusega vedelik siseneb keerdkesta korpusesse, kus laienenud voolukanal vähendab voolukiirust, muutes kineetilise energia rõhuenergiaks, et saavutada kõrgsurve edastamine.
Rõhu all olev vedelik väljastatakse väljalaskeava kaudu. Tööratta pideva pöörlemisega on pidev tarnimine lõpule viidud.
Pöörakujuline struktuur vastab vedeliku voolu omadustele, vähendades turbulentsi kadu. Kasutegur projekteerimistingimustes ulatub ühtlase voolukiiruse jaotuse korral 70–90%.
Vähem põhikomponente, lihtne töödelda ja paigaldada, puudub keeruline ülekandemehhanism, madal rikete määr, puudub vajadus sisse- ja väljalaskeklappide järele ning madalad hoolduskulud.
Saab kujundada erinevate spetsifikatsioonidega vastavalt töötingimustele, sobib erinevatele vedelikele, nagu puhas vesi, kanalisatsioon ja keemiline keskkond, ning kohandatav normaalse temperatuuri, kõrge temperatuuri ja kõrgsurve töötingimustega.
Integreeritud disain, väike suurus ja kerge kaal, sobib piiratud ruumi stsenaariumide jaoks ja hõlpsasti integreeritav olemasolevatesse tarnesüsteemidesse.
Madalad tootmiskulud, kuluvate osade mugav asendamine, energiasääst tänu tõhusale toimimisele, sobib suure vooluhulgaga tarnimise stsenaariumide jaoks.
Volute tsentrifugaalpumbad on tänu oma hüdrodünaamilistele eelistele usaldusväärne valik tööstuslike vedelike kohaletoimetamiseks. Nende tegelikku energiatõhusust mõjutavad aga sellised üksikasjad nagu materjali valik ja tootmine. Teffiko arendab stabiilseid ja tõhusaid vedeliku kohaletoimetamise lahendusi täpse uurimis- ja arendustegevuse ning rangete testimiste kaudu. Tere tulemast konsulteerima või tellima:www.teffiko.com
