Mis on otsa-imemisega tsentrifugaalpump?

Tööstuslikust vedelikuülekandest, hoonete HVAC-süsteemidest ja munitsipaalveevarustussüsteemidest leiate alati tuttava seadme – otsa-imemisega tsentrifugaalpumba.

Mis on otsa-imemisega tsentrifugaalpump?

Ots-imemisega tsentrifugaalpump, nagu nimigi ütleb, on üheastmeline ühe imemisega tsentrifugaalpump, kuhu vedelik siseneb aksiaalselt pumba korpuse küljelt ja väljub radiaalselt pumba korpuse ülaosast pärast tiiviku poolt kiirendamist.

Tööstuses tuntakse seda ka horisontaalse otsa-imemispumbana. Selle kõige silmatorkavam omadus on tagant väljatõmmatav disain. See konstruktsioon võimaldab hoolduspersonalil pööratavad komponendid (sh tiivik, võll, tihendid jne) hoolduseks otse välja, ilma sisse- ja väljalasketorustikke eemaldamata. Inseneride jaoks tähendab see minimaalset seisakuaega ja madalaid hoolduskulusid.

Imemise otsaga tsentrifugaalpumba tööpõhimõte

Lõpp-imemisega tsentrifugaalpumba tööpõhimõte on arusaadav, järgides enamiku tsentrifugaalpumpade põhiloogikat, keskendudes selle ainulaadsele otsaimemise konstruktsioonile. Siin on selge samm-sammult selgitus:

1. Vedeliku imemine:Pump tõmbab vedelikku sisse läbi pumba korpuse otsas oleva imemisava (mootori vastas) ja vedelik voolab otse pöörleva tiiviku silma.
2. Tsentrifugaaljõu genereerimine:Mootori jõul tiivik pöörleb ja tsentrifugaaljõud surub vedeliku tiiviku keskelt selle välimisse serva, suurendades vedeliku kiirust ja rõhku.
3. Vedeliku väljaheide:Suure kiirusega vedelik siseneb pumba korpusesse (tuntud ka kui spiraal), millel on järk-järgult laienev kuju, mis aeglustab vedelikku ja muudab kineetilise energia staatiliseks rõhuenergiaks. Seejärel juhitakse vedelik läbi pumba korpuse küljel oleva väljalaskeava sihtkohta (nt torujuhtmed, mahutid jne).
4. Pidev töö:Niikaua kui mootor töötab pidevalt, kordub ülaltoodud protsess pidevalt, saavutades stabiilse ja pideva vedelikuülekande. Lõpp-imemiskonstruktsioon tagab sujuva vedeliku sisenemise, vähendades turbulentsi ja parandades töö efektiivsust.

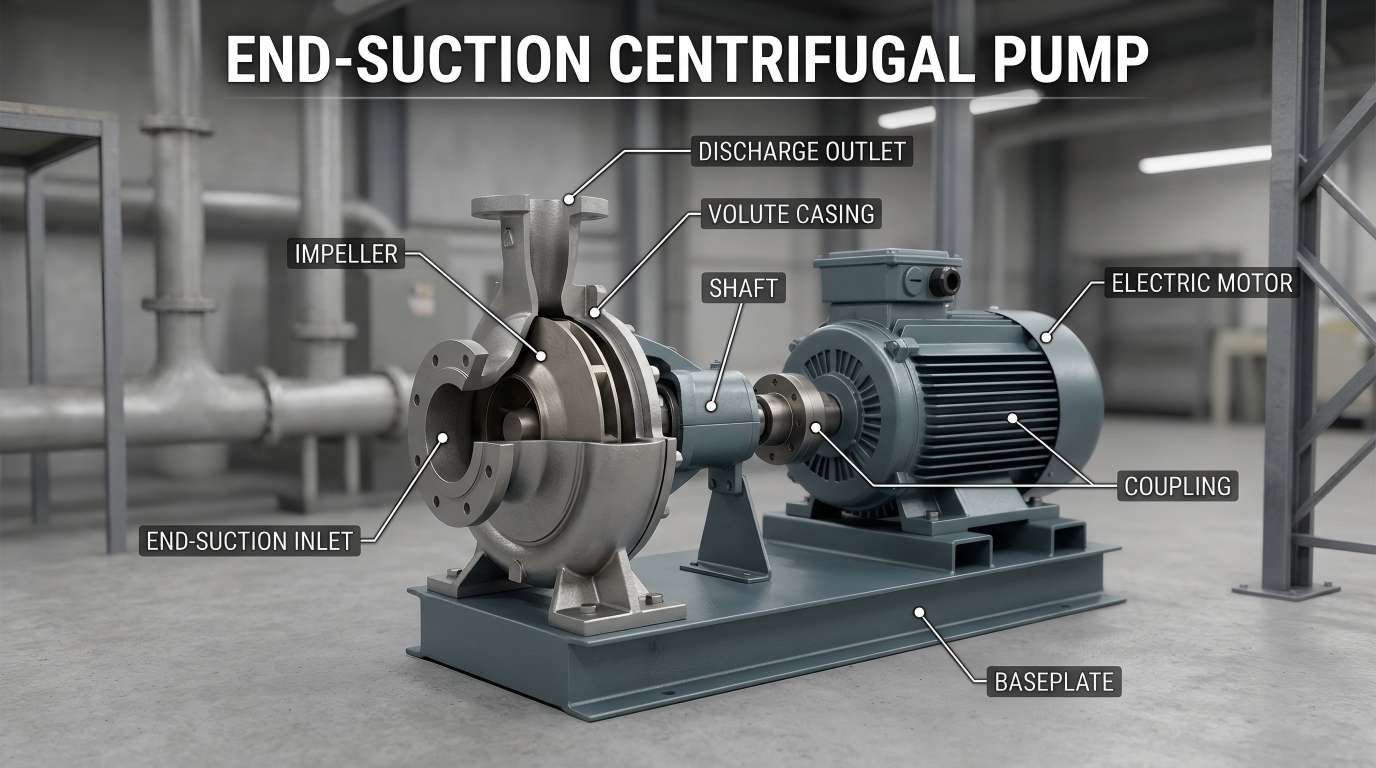

Imemise otsaga tsentrifugaalpumba põhikomponendid

Et aidata teil paremini mõista ots-imemisega tsentrifugaalpumba tööpõhimõtet, on selle peamised komponendid jaotatud ja selgitatud allpool lihtsas keeles.

• Tööratas:Pöörlev komponent, mis sarnaneb "ventilaatoriga", mida kasutatakse tsentrifugaaljõu tekitamiseks. See on tavaliselt valmistatud metallist (roostevaba teras, malm) või plastikust, olenevalt ülekantava vedeliku tüübist.
• Pumba korpus (maht):Tööratast ümbritsev väliskest, mis on kujundatud koguma tiivikust väljuvat vedelikku, aeglustama vedeliku liikumist ja suurendama rõhku enne tühjendamist.
• Imemisport:Pumba korpuse otsas olev ava, mille kaudu vedelik siseneb pumba korpusesse. Tavaliselt on see varustatud äärikuga (kõrgendatud servaga), et torujuhtmetega hõlpsalt ühendada.
• Tühjendusport:Pumba korpuse küljel asuv ava, mille kaudu vedelik väljub pumba korpusest. Samuti on see varustatud äärikuga vedeliku juhtimiseks torusüsteemi.
• Võll:Tööratast ja mootorit ühendav vardakujuline komponent, mis vastutab jõu edastamise eest mootorilt tiivikule ja tiiviku pöörlema ​​panemise eest.
• Tihendid:Vältige vedeliku lekkimist võlli vahest (pumba korpuse ja mootori vahel). Levinud tüüpide hulka kuuluvad mehaanilised tihendid ja tihendid.

Lai valik rakendusi

• HVAC:Imemispumbad on suurte hoonete jahutusvee tsirkulatsiooni- ja jahutusveesüsteemide põhitoiteallikaks.
• Tööstuslik veevarustus ja survestamine:Kasutatakse tehastes puhta vee ülekandmiseks, survesüsteemideks ja katla toiteveeks.
• Tulekaitsesüsteemid:Spetsiaalsed tulekustutusotsa imemispumbad tagavad hädaolukordades stabiilse kõrgsurveveevoolu.
• Põllumajanduslik niisutus:Tänu laiale vooluhulgale kasutatakse laialdaselt põllumaade niisutamisel ja drenaažil.

Kokkuvõte

Lõpp-imemisega tsentrifugaalpump on usaldusväärne ja kulutõhus lahendus enamiku vedeliku ülekandevajaduste jaoks. Selle lihtne struktuur, lihtne hooldus ja lai rakendus muudavad selle populaarseks inseneride, rajatiste haldajate ja kinnisvaraomanike seas.

Vedeliku juhtimise kohta põhjalikuma ülevaate saamiseks järgigeTeffiko. Uurime koos voolava maailma lõputuid võimalusi!
