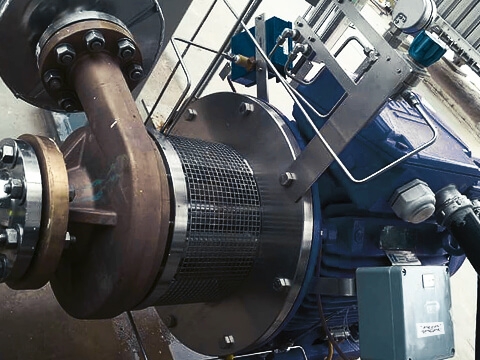

Krüogeenne tsentrifugaalpump on spetsiaalne vedeliku transportimise seade, mis on välja töötatud ülimadala temperatuuriga keskkonna transportimiseks, mille kasutatav temperatuur on üldiselt alla -150 °C. Võrreldes tavaliste tsentrifugaalpumpadega kasutavad need seadmed spetsiaalseid krüogeenseid materjale ja täpseid tihendusstruktuure, millel on suurepärane soojuslöögikindlus, mis võimaldab ohutult ja tõhusalt tarnida madala temperatuuriga vedelgaase, nagu veeldatud maagaas (LNG), vedel hapnik, vedel lämmastik, vedel argoon ja vedel vesinik.
Tööpõhimõte
Krüogeense tsentrifugaalpumba põhitööpõhimõte on sama, mis tavalisel tsentrifugaalpumbal: see tugineb tiiviku kiirele pöörlemisele, et tekitada tsentrifugaaljõud, kiirendada madala temperatuuriga vedelat keskkonda, muuta mehaanilist energiat vedeliku kineetiliseks energiaks ja saavutada keskkonna stabiilne kohaletoimetamine imemisotsast väljalaskeotsani. Põhierinevus nende vahel seisneb selles, et krüogeensed tsentrifugaalpumbad suudavad stabiilselt kohaneda ülimadala temperatuuriga tingimustega, mis ulatuvad veeldatud maagaasi puhul -162°C kuni vedela heeliumi puhul -269°C, ilma materjali murenemise või seadmete rikketa.
1. Spetsiaalsed krüogeensed materjalid
Pumba korpus ja tiivik on valmistatud krüogeensetest vastupidavatest terastest, nagu 304/316L roostevaba teras, alumiiniumisulam ja pronks, mis tagab piisava tugevuse madala temperatuuriga keskkondades, et kõrvaldada külma rabedus; pumba võll on valmistatud ülitugevast legeerterasest, mis talub temperatuuri erinevust ja kiiret töökoormust.
2.High-End tihendussüsteem
Lenduvate madalatemperatuuriliste ainete lekkimise tõhus vältimine on seadme ohutu kasutamise võti: labürinttihendid on lihtsad ja vastupidavad, võimaldades pikaajalist hooldusvaba töötamist; mehaanilisi tihendeid ja kuiva gaasi tihendeid kasutatakse enamasti veeldatud maagaasi laadimise ja mahalaadimise stsenaariumides; tihendustarvikud on valmistatud krüogeensetest materjalidest, nagu polütetrafluoroetüleen ja painduv grafiit, asendades tavalised kummitihendid, et vältida pragunemist ja rikkeid madalatel temperatuuridel.
3. Anti-Kavitatsiooni optimeeritud disain
Madala temperatuuriga vedelgaasidel on äärmiselt madal keemispunkt ja need võivad töötamise ajal tekkida kavitatsioonile. Seadmed kasutavad madala netopositiivse imemispea (NPSH) struktuuri, mis on varustatud eesmise induktoriga ja kahekordse imemisega tiivikuga, et suurendada sisendkeskmise rõhku, pärssida keskkonna aurustumise algpõhjusest ja vähendada kavitatsioonikahjustusi.
4. Thermal Shock Resistance Protection Design

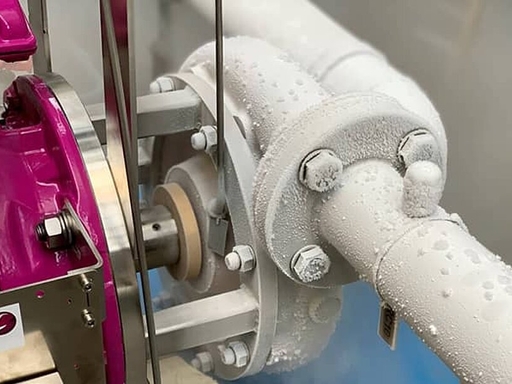

Seadmetel on rangelt keelatud kiire jahutamine ja seda tuleb vastavalt standarditele aeglaselt eeljahutada, et vältida äkilistest temperatuurimuutustest põhjustatud kesta pragunemist; see on jagatud vertikaalseks ja horisontaalseks struktuuriks. Vertikaalsetel tünn-tüüpi krüogeensetel tsentrifugaalpumpadel on parem väljatõmbeefekt ja väiksem soojusjuhtivus, mistõttu on need veeldatud maagaasitööstuses peavoolu valikuks.
Krüogeensed tsentrifugaalpumbad on asendamatud paljudes tipptasemel tööstusvaldkondades, mille hulgas on veeldatud maagaasi (LNG) tööstus praegu suurim nõudlusturg.
Laialdaselt kasutatav veeldatud maagaasi vastuvõtujaamades paakkeskkonna ülekandmiseks, laevade peale- ja mahalaadimiseks ning paakautode täitmiseks; see on varustatud ka maagaasi tankimisjaamadega, et tagada raskeveokite ja laevade puhta energia tankimine.
Õhueraldusseadmete põhilise tugikomponendina kasutatakse seda vedela hapniku, vedela lämmastiku ja vedela argooni transportimiseks, raua ja terase sulatamiseks, meditsiiniliseks hapnikuvarustuseks, pooljuhtide tootmiseks, samuti vedela süsinikdioksiidi kogumiseks, ladustamiseks ja transportimiseks.
Vastutab raketi raketikütuste (vedel hapnik, vedel vesinik) ülekandmise ja täitmise eest ning vedela lämmastiku tsirkulatsiooni tarnimise eest kosmoselennunduse täppisosade madalal temperatuuril katsetamiseks.
Kohandatud vedela vesiniku ladustamiseks ja transportimiseks ning vesiniku tanklates transportimise stsenaariumideks, toimides vesinikuenergia salvestamise ja uute energiatoeprojektide võtmeseadmetena.
LNG-ga töötavate laevade kütusevarustuspumbana, tagades laevadele stabiilse puhta energiavarustuse.
| Võrdluselemendid | Krüogeenne tsentrifugaalpump | Positiivse töömahuga krüogeenne pump |
|---|---|---|
| Tarnevoog | Suure vooluhulga kohaletoimetamine | Väikese ja keskmise vooluhulga kohaletoimetamine |
| Töörõhk | Keskmine rõhk | Ülikõrge rõhk |
| Töötõhusus | Kõrge efektiivsus suure voolu tingimustes | Madal efektiivsus suure vooluhulga korral |
| Hooldusraskused | Lihtne struktuur ja lihtne hooldus | Paljud sisemised osad ja keeruline hooldus |
| Kohaldatavad stsenaariumid | LNG ülekanne, suure mahuti kohaletoimetamine | Väikese voolu ja kõrgsurve vedel vesinik, vedela hapniku kohaletoimetamine |
K: Mis on madalaim temperatuur, mida krüogeenne tsentrifugaalpump talub?
V: Tavaliste mudelite kohaldatav temperatuurivahemik on -150 °C kuni -269 °C ja spetsiaalsete veeldatud maagaasi krüogeensete tsentrifugaalpumpade temperatuuritaluvus võib ulatuda -162 °C-ni.
K: Kuidas valida vertikaalsete ja horisontaalsete krüogeensete tsentrifugaalpumpade vahel?
V: Vertikaalsetel tünnitüüpi krüogeensetel tsentrifugaalpumpadel on hea heitgaasiefekt ja tugev soojusisolatsioonivõime ning neid eelistatakse suuremahuliste LNG tarneprojektide jaoks; horisontaalsed pumbad on kompaktse struktuuriga ja neid kasutatakse enamasti väikeste madala rõhu ja madala temperatuuriga tarnimise stsenaariumide jaoks.
K: Kuidas tõhusalt vältida kavitatsiooni krüogeensetes tsentrifugaalpumpades?
V: Kavitatsiooniprobleemide tõhusaks vältimiseks tagage piisav sisselaske imemisrõhk, paigaldage keskmise induktor ja puhastage sisselasketorustiku filtrit regulaarselt.
Krüogeensed tsentrifugaalpumbad on madalatemperatuuriliste vedelgaaside ohutu tarnimise põhiseadmed, toetades igakülgselt puhta energiatööstuse, nagu veeldatud maagaas, vesinikenergia ja tööstusgaasid, pidevat arengut. Ülemaailmse puhta energia nõudluse pideva kasvuga jätkab krüogeensete tsentrifugaalpumpade turupositsiooni ja rakendusala laienemist.Teffikoon alati pühendunud pakkuma klientidele suurepäraseid krüogeense vedeliku lahendusi. Soovitame ostmisel eelistada kvaliteetseid krüogeenseid materjale, tõhusaid kavitatsioonivastaseid konstruktsioone ja väikese kadudega tihenduskonfiguratsioone.
