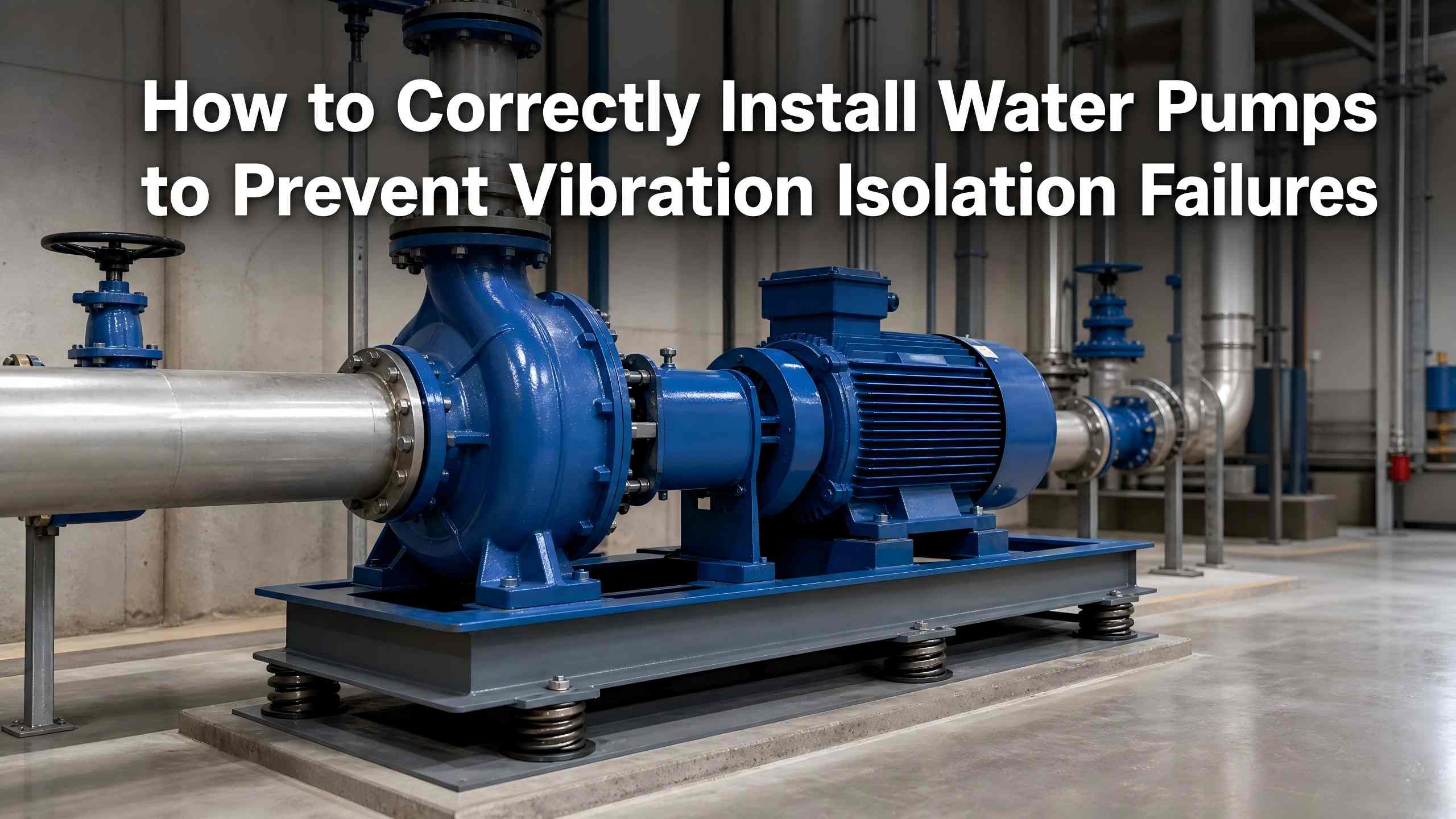

VeepumpVibratsiooni, müra, torujuhtme värisemist ja hoone resonantsi põhjustavad peamiselt nõuetele mittevastav paigaldus ja vibratsiooniisolatsiooni rike. Vibratsiooniisolatsioon on pigem põhiline paigaldusprotsess kui valikuline müra vähendamise etapp. Standardne paigaldus blokeerib tõhusalt vibratsiooni ülekande pumpade, torustike ja ehituskonstruktsioonide vahel, vältides torustiku pragunemist ja konstruktsiooni resonantsi, pikendades pumba kasutusiga ja tagades veevarustussüsteemi stabiilse töö.
See artikkel võtab kokku standardiseeritud veepumba vibratsiooniisolatsiooni paigaldustavad, mis hõlmab vundamendi ehitamist, vibratsiooniisolatsiooni komponentide paigutust, torujuhtme töötlemist ja vastuvõtmist, mis on kohaldatav enamiku tsentrifugaalpumpade ja tsirkulatsioonipumpade puhul.
Töötamise mehaaniline vibratsioonveepumbadon vältimatu. Enamik isolatsioonitõrkeid tuleneb viiest tüüpilisest installiveast:
- Jäik ühendus: Täielikult fikseeritud pumba alused, vundamendid ja torustikud kõrvaldavad vibratsiooni puhverdusruumi ja põhjustavad üldist resonantsi.
- Standardeerimata isolaatori paigaldamine: asümmeetriline paigutus ja ebaühtlane survedeformatsioon põhjustavad lokaalset kõva kontakti ja halva isolatsiooni jõudlust.
- Torujuhtme pingepinge: jäigad torujuhtmeühendused tõmbavad pumbaseadet ja võimendavad töövibratsiooni, et vallandada sekundaarne resonants.
- Kehv vundamendi konstruktsioon: alakaalulised, ebaühtlased või ebastabiilsed vundamendid põhjustavad keskpunkti nihkumist ja pidevat värisemist.
- Isolaatori ebanormaalne kasutamine: segatud padja spetsifikatsioonid, liigsed kihid või söövitav kokkupuude põhjustavad komponentide enneaegse rikke.
Kvalifitseeritud vibratsiooniisolatsioon põhineb paindlikul isolatsioonil, mis võimaldab pumbaseadmel töötada elastselt rippuvas olekus ühtlase komponendi pingega.
Kvalifitseeritud vundament on tõhusa vibratsiooniisolatsiooni eeldus.
Suurus ja kaal:Kasutage betoonist inerts-vundamenti või terasest aluseid, mille mass on 1–2 korda suurem. Alus katab täielikult pumba jala, kusjuures mõlemal küljel on vähemalt 100 mm varu. Põrandale paigaldatud pumbad vajavad paksemat ja raskemat vundamenti, et vähendada konstruktsiooni vibratsiooni tagasisidet.
Tasasus ja tugevus:Vundamendi betooni tugevus peab olema C25 või kõrgem. Teisene vuugibetoon peab olema alusbetoonist tugevam. Tagada tasane, pragudeta pind koos reserveeritud äravoolukaldega, et kaitsta isolaatoreid vette kastmise eest.
Ankrupoltide reeglid:Kinnitage vertikaalselt vedruseibidega poldid, et vältida lõdvenemist ja kaldumist. Ärge kunagi moonutage pumbaseadet fikseerimise ajal jõuga, et vältida kõrgsageduslikku vibratsiooni.
Standardne isolaatori paigutus määrab otseselt vibratsiooniisolatsiooni efektiivsuse.
Üldine paigutus:Paigutage kõik isolaatorid sümmeetriliselt piki pumba kesktelge. Neljapunktilised paigutused võtavad päripäeva või vastupäeva ühtlaselt. Kuuepunktilise toe jaoks paigaldage neli padjandit aluse nurkadesse ja kaks pikkadele külgedele, et tagada ühtlane survedeformatsioon. Isolaatori servad ei tohi ületada inertsiploki vahemikku.
Horisontaalne pumba paigaldamine:Kasutage kummipatju või summutavaid vedruisolaatoreid. Liimimine või jäik fikseerimine pole vajalik; omakaaluline tihendus tagab usaldusväärse paindliku puhverduse.
Vertikaalne pumba paigaldamine:Varustage ankurdatud kummiisolaatorid terasest alustega, mis on kinnitatud vedruseibpoltidega, seejärel ankurdage vertikaalse värisemise vältimiseks põranda külge.
Mitmekihiline padja kokkupanek:Maksimaalselt viis kihti ebapiisava ühekihilise isolatsiooni jaoks. Kasutage identseid padjandeid, mis on eraldatud ≥4 mm tsingitud terasplaatidega (10 mm ülemõõduga kummalgi küljel), astmeliste kihtidega ja liimiga.
Kontrollimine ja kaitse:Enne paigaldamist kontrollige komponentide välimust ja survepiiranguid. Kummi vananemise vältimiseks hoidke isolaatorid hapetest, leelistest ja orgaanilistest lahustitest eemal.
Jäigad torujuhtmeühendused on peamine jääkvibratsiooni põhjus.
Paigaldage kummist painduvad liigendid pumba sisse- ja väljalaskeavasse, et katkestada jäik vibratsiooniülekanne.
Lisage torujuhtme tugedele ja riputitele vibratsiooniisolatsiooni tihendid ning tihendage seina läbistavad vahed kivivillaga, et blokeerida konstruktsioonijuhtivust.
Joondage torujuhtmed loomulikult ilma sunnitud põkkühenduseta, et vältida pingepinget deformeerivaid isolaatoreid.
Enne ametlikku käitamist kontrollige isolatsiooni toimivust:
- Visuaalne kontroll: isolaatori nihke, deformatsiooni või korrosiooni puudumine; üksuse tase kvalifitseeritud.
- Käsitsi kontroll: ükski ei värise selgelt ega polte lahti.
- Koormuskatse: 3–5 minutit stabiilset tööd ilma ebatavalise vibratsiooni või mürata.
- Koormuskatse: töörõhu all ei toimu torujuhtme värisemist ega hoone resonantsi.
- Asümmeetriline isolaatori paigutus, mis põhjustab ebaühtlast pinget ja resonantsi
- Alakaalulised vundamendid, mis põhjustavad ebastabiilset tööd
- Puuduvad torujuhtme painduvad ühendused, mis põhjustavad sekundaarset vibratsiooni
- Kinnitamata ankrupoldid, mis käivitavad seadme nihke
- Horisontaalsete pumba isolaatorite jäik fikseerimine muudab puhverdamise kehtetuks
- Mittestandardne mitmekihiline padjakomplekt, mis vähendab isolatsiooniefekti
- Söövitav kokkupuude, mis põhjustab kummi varajase vananemise
Pumba tõhus vibratsiooniisolatsioon sõltub standardiseeritud paindlikust paigaldusest. Järgige sümmeetrilist isolaatori paigutust, stabiilse vundamendi ehitust ja pingevaba torujuhtme ühendamise reegleid. Standardtöö välistab vibratsiooni- ja resonantsprobleemid, tagab pumba pikaajalise stabiilsuse ja vähendab igapäevaseid hoolduskulusid.
