Tsentrifugaalpump OH3: parim valik kitsastesse kohtadesse

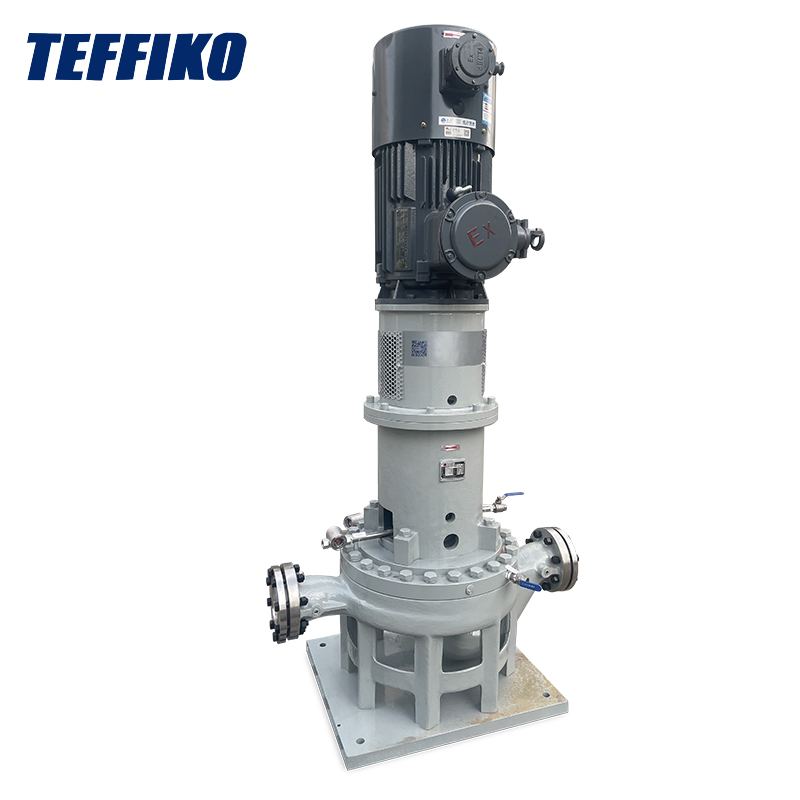

TheOH3 tsentrifugaalpumpon jätnud mulle sügava mulje – seda võib märgata kõikjal, alates naftatöötlemistehaste toruriiulitest ja rahvarohketest avamereplatvormide tekkidest kuni elektrijaamade kõrgsurvetorustike süsteemideni. Seda eristab teistest pumbamudelitest selle töökindlad ja vastupidavad omadused: vertikaalne konstruktsioon, mis säästab ruumi, moodulstruktuur lihtsaks kokkupanekuks ja lahtivõtmiseks ning võime taluda kõrgeid temperatuure, kõrget rõhku ja söövitavat keskkonda. See on justkui loodud spetsiaalselt tööstuslikes seadetes kõige levinumate keeruliste probleemide lahendamiseks. Allpool kirjeldan selle põhikomponente, tegelikku tööpõhimõtet ja seda, kuidas need kujundused kohanduvad tehase tegelike töötingimustega.

I. Põhilised struktuurikomponendid

OH3 jõudlus pole tühi jutt – iga komponent on täpselt konstrueeritud tööstuslike valupunktide sihtimiseks. Jaotame need ükshaaval:

1.1 Vertikaalne modulaarne laagripukk

Erinevalt horisontaalsetest pumpadest nagu OH1, mis ühendavad laagrikorpuse pumba korpusega, kasutab OH3 sõltumatut modulaarset laagriklambrit, mis on paigaldatud vertikaalselt pumba korpuse kohale. See disain on revolutsiooniline läbimurre tööstuslike stsenaariumide jaoks:

• Tipptasemel kandevõime: laagripukk on valmistatud vastupidavast malmist või kõrgtugevast malmist, minimaalse seinapaksusega 15 mm, mis suudab täielikult vastu pidada API 610 standardiga määratud düüside koormustele. Ma pole kunagi näinud, et see kannataks torujuhtme soojuspaisumisest, kokkutõmbumisest või vibratsioonist tingitud võlli ebaühtluse tõttu – selle stabiilsus on erakordne.
• Lihtne hooldus: selle sees on "selg-taga" kaherealine silindriline rull-laagrikomplekt, mis talub nii radiaalseid kui ka aksiaalseid jõude. Kõige tähtsam on see, et sisse- ja väljalasketorustikke pole vaja lahti võtta; kontrollimiseks ja parandamiseks peate lihtsalt eemaldama laagripuki ülalt, vähendades oluliselt seisakuaega.

1.2 Üheastmeline tiivik ja kahepoolne korpus

Tööratta ja spiraali kombinatsioon sobib ideaalselt kokku, optimeeritud arvutusliku vedelikudünaamika (CFD) abil. Kõik mudelid läbimõõduga ≥ DN80 on standardvarustuses topeltspiraaliga – see väike modifikatsioon kahekordistab tõhusust ja stabiilsust:

• Tugev ja oivalise disainiga tiivik: saadaval 316L roostevabast terasest või Hastelloy'st, see pakub suurepärast korrosioonikindlust. Tagurpidi kaarduvad labad minimeerivad vedeliku turbulentsi, mille tulemuseks on üllatavalt kõrge energiaülekande efektiivsus. See on lukustusmutriga kinnitatud ainult pumba võlli ühe otsa külge ja ei koge töötamise ajal aksiaalset liikumist – kontrollisin spetsiaalselt hoolduse ajal ja see püsib kindlalt paigal isegi intensiivse kasutamise korral.
• Topeltspiraal lahendab peamise valupunkti: tavalised üksikud spiraalid tekitavad suure voolu tingimustes tasakaalustamata radiaaljõude, mis aja jooksul kulutavad võlli ja laagreid. Kuid OH3 topeltspiraal jagab vedeliku sümmeetriliste voolukanalite kaudu kaheks teeks, kompenseerides 90% radiaaljõududest, vähendades oluliselt võlli läbipainet ja laagrite kulumist – minu kogemuse põhjal võib see pikendada pumba kasutusiga mitme aasta võrra.

1.3 API 682-ga ühilduv tihendussüsteem

Lekkimine on surmav oht kõrgsurve, mürgise või kõrge temperatuuriga kandjate transportimisel, kuid OH3 tihendussüsteem kõrvaldab selle probleemi täielikult:

• Stabiilne ja usaldusväärne põhikonfiguratsioon: standardvarustuses on ühe otsaga mehaaniline tihend, ränikarbiid-grafiit tihenduspinnad. Kuigi see pole väljamõeldud, on see täiesti piisav mitteohtlike kandjate jaoks. Olen seda kuude jooksul pidevalt käivitanud, ilma lekkeprobleemideta.
• Väga sihipärane täiendusvõimalus: mürgiste või tugevalt söövitavate ainete transportimiseks saab selle täiendada kahe otsaga mehaaniliseks tihendiks koos isolatsioonivedeliku süsteemiga, mis kontrollib leket kuni ≤5 ml/h – palju madalam kui traditsiooniliste tihendite 20 ml/h lävi. Selline ohutusvaru on ohtlike ainete käitlemisel rahustav.

1.4 Vertikaalse torujuhtme otseühenduse disain

Torujuhtme otseühenduse disain on elupäästja kitsastes ruumides ja energiasäästuvajaduste korral. Sisse- ja väljalaskeäärikud on täpselt joondatud torujuhtme keskjoonega, välistades vajaduse täiendavate kinnitusaluste järele ning eelised ilmnevad juba esimesest kasutuspäevast:

• Erakordne ruumikasutus: mudeli DN200 pumba kõrgus on vaid 1,0-1,5 meetrit, mis vähendab põrandapinda 60% võrreldes sama vooluhulgaga horisontaalpumpadega. See eelis on avamereplatvormidel või ülerahvastatud rafineerimistehaste toruriiulitel ülioluline – seda saab paigaldada kohtadesse, kuhu teised pumbamudelid ei pääse ligi.
• Märkimisväärne energiasäästuefekt: vähem torujuhtme põlvi vähendab rõhukadu ja pikaajaline kasutamine võib vähendada kogu süsteemi energiatarbimist 5%-8%. Kuigi esialgne kulude kokkuhoid ei ole märkimisväärne, lisandub see aja jooksul, muutes selle kuludele keskendunud tehasejuhtidele meeldivaks üllatuseks.

II. Üksikasjalik tööpõhimõte

Põhimõtteliselt töötab OH3 tsentrifugaaljõul, kuid iga vedeliku transportimise lüli on optimeeritud vastama kõrge rõhu ja kõrge stabiilsuse nõuetele. Jagan selle lihtsas keeles samm-sammult lahti:

1. samm: vedeliku imemine

Vedelik siseneb pumpa otse ühendatud sisselaskeääriku kaudu. Ääriku ja torujuhtme vaheline täpne joondamine tagab sujuva vedeliku voolu (ilma segase turbulentsita) ning sisselaskevoolukanali poleeritud sisesein vähendab hõõrdetakistust. See tagab vedeliku ühtlase voolamise tiivikule – olen märganud, et sellel esineb harva kavitatsiooni, mis on odavamate pumpade puhul tavaline probleem.

2. samm: energia ülekanne tiiviku poolt

Mootor paneb pumba võlli painduva siduri kaudu pöörlema, pannes tiiviku tööle suurel kiirusel 1450-2900 p/min. Tsentrifugaaljõud surub vedeliku tiiviku keskelt selle servadele ja kui vedelik läbib tahapoole kumerad labad, tõusevad samaaegselt nii kiirus kui ka rõhk. See samm on mootori mehaanilise energia vedelikuenergiaks muundamise põhilüli ja see on pumba töö võti.

3. samm: rõhu muundamine topeltvoluudis

Kiire vedelik siseneb seejärel topeltspiraali. Pöörli spiraalse voolukanali ristlõikepindala laieneb järk-järgult, aeglustades vedelikku ja muutes suurema osa selle kineetilisest energiast staatiliseks rõhuks (protsess, mida nimetatakse "difusiooniks"). Sümmeetriline disain tagab ühtlase rõhu jaotuse, nihutab radiaaljõude ja hoiab pumba võlli sujuvalt pöörlemas – isegi täiskoormusel ei esine võnkumist.

4. samm: tihendamine ja vedeliku tühjendamine

Enne väljalaskeääriku kaudu väljalaskmist läbib vedelik mehaanilise tihendi süsteemi. Vedru toimel sobivad statsionaarsed ja pöörlevad tihendirõngad tihedalt kokku, moodustades tiheda tõkke. Isegi kõrgsurvekandjate transportimisel pole ma kunagi lekkeprobleeme kohanud. Lõpuks siseneb rõhu all olev vedelik allavoolu torujuhtmesse, et rahuldada järgnevate protsesside vajadusi.

5. samm: laagrite ja võllisüsteemi stabiilne tugi

Pumba töötamise ajal toetavad kaherealised rull-laagrid modulaarses laagriklambris pidevalt pöörlevat pumba võlli, neelates vedeliku voolu tekitatud radiaaljõude ja tiiviku tõukejõu tekitatud aksiaaljõude. Sisseehitatud pritsmemäärimissüsteem hoiab laagrid jahedana – olen näinud, et see töötab 425 °C juures ilma ülekuumenemiseta. Lisaks vajab see minimaalset hooldust; määrdeaine taset peate kontrollima ainult rutiinse kontrolli käigus.

III. Võrdlus teiste OH-seeria pumpadega

OH3 eeliste intuitiivseks demonstreerimiseks võrdleme seda kahe teise levinud OH-seeria pumbaga (OH1 ja OH2) API 610 standardi alusel:

Järeldus

Isikliku kogemuse põhjal võin kindlalt väita, et OH3 pole mitte ainult API 610 standardile vastav küps toode, vaid peegeldab ka Teffiko põhjalikku arusaama tööstuslikust töökindlusest ja inseneridetailidest. Sellel pole väljamõeldud ega kasutuid funktsioone – iga komponent täidab praktilist eesmärki, lahendades tõhusalt selliseid probleeme nagu ruumi kokkuhoid, lihtne hooldus, vastupidavus ekstreemsetele tingimustele ja lekke vältimine.

Tõsi, see pole turul kõige odavam variant ja olen avastanud, et modulaarne laagriklamber on tõepoolest natuke raske. Selle töökindlus on aga enam kui piisav esialgse investeerimiskulu korvamiseks. Teffiko ei müü ainult seadmeid – nad pakuvad professionaalset valikunõu ja kogu elutsükli tuge. Olen nende meeskonnaga mitu korda küsimustega nõu pidanud ja alati kiire vastuse saanud. See ühistu mudel võimaldab tehastel pidevalt ja sujuvalt töötada.
