Tsentrifugaalpumba väljundrõhu ja voolukiiruse vaheline seos

Tsentrifugaalpumbadon "tööhobused" sellistes tööstusharudes nagu veepuhastus, nafta ja gaas ning tootmine. Väljalaskerõhk (tuntud ka kui väljalaskerõhk) ja voolukiirus on nende kõige kriitilisemad jõudlusnäitajad. Nende kahe vaheline korrelatsioon määrab otseselt pumba tõhususe, energiatarbimise ja süsteemi stabiilsuse. Olenemata sellest, kas tegelete projekteerimise, seadmete käitamise või muude seotud valdkondadega, on selle suhte valdamine võtmeks seadmete jõudluse optimeerimiseks ja ümbersõitude vältimiseks. Allpool koos praktilise tööstusliku kohapealse kogemusega analüüsime nende koostoimet, mõjutegureid ja praktilisi rakendusi – kõik praktilised arusaamad.

I. Põhiseadus: pöördvõrdeline seos fikseeritud tingimustes

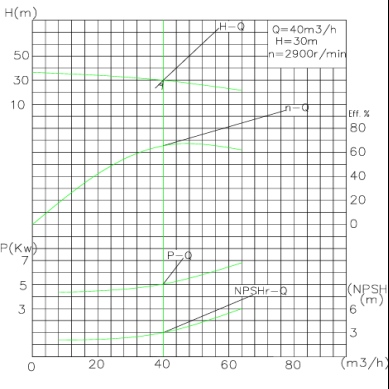

Konstantse pöörlemiskiiruse ja tiiviku läbimõõdu tingimustes on tsentrifugaalpumba väljalaskerõhk ja voolukiirus pöördvõrdeline. Seda seadust saab intuitiivselt kajastada Q-H kõvera (voolukiiruse-kõrguse kõvera) kaudu: tõstekõrgus on otseselt seotud rõhuga ja voolukiiruse suurenedes voolukiirus väheneb ja vastupidi.

A: Ne. Esant fiksuotam sukimosi greičiui ir sistemos pasipriešinimui, slėgis ir srauto greitis yra atvirkščiai proporcingi – paprastai kuo didesnis slėgis, tuo mažesnis srautas.

II. Peamised tegurid, mis mõjutavad rõhu ja voolu suhet

Põhilist pöördproportsionaalset seadust mõjutavad järgmised tegurid, mis põhjustavad Q-H kõvera kõrvalekaldeid ja muudavad seega nende kahe vastastikmõju:

1. Pöörlemiskiirus:Afiinsusseaduste kohaselt on rõhk võrdeline pöörlemiskiiruse ruuduga ja voolukiirus võrdeline pöörlemiskiirusega. Pöörlemiskiiruse suurendamine (nt muutuva sagedusega ajami/VFD kaudu) suurendab sünkroonselt nii rõhku kui ka voolukiirust, nihutades kogu Q-H kõverat ülespoole. Ideaalsetes tingimustes, kui pöörlemiskiirus kahekordistub, tõuseb rõhk 4 korda suuremaks kui algne ja voolukiirus kahekordistub sünkroonselt.
2. Voolukiiruse reguleerimine:Tööratta kärpimine vähendab sünkroonselt nii rõhku kui ka voolukiirust. Siin kehtivad ka afiinsusseadused: rõhk on võrdeline läbimõõdu ruuduga ja voolukiirus on võrdeline läbimõõduga. Üldjuhul vähendab diameetri 10% võrra rõhku ligikaudu 19% ja voolukiirust 10%.
3. Süsteemi takistus:Pumba tegelik tööpunkt on selle Q-H kõvera ja süsteemi takistuskõvera ristumiskoht. Sellised tegurid nagu liiga kitsad torustikud, ummistunud filtrid ja liiga pikad transpordivahemaad suurendavad süsteemi takistust, mis viib voolukiiruse vähenemiseni – pump peab tekitama suuremat rõhku, et ületada takistust ja transportida vedelikku.
4. Vedeliku omadused:Viskoossus ja tihedus on peamised mõjutavad parameetrid. Suure viskoossusega vedelikel, näiteks õlil, on suurem sisehõõrdumine, mille tulemuseks on väiksem voolukiirus ja rõhk võrreldes veega; tihedus mõjutab otseselt rõhku (rõhk = tihedus × gravitatsioon × kõrgus), kuid sellel on minimaalne mõju voolukiirusele.

III. Praktilised rakendused: töö optimeerimine ja tõrkeotsing

Ülaltoodud seaduste valdamine aitab sihipäraselt lahendada praktilisi probleeme ja parandada operatiivmõju:

1. Voolukiiruse reguleerimine:Vooluhulga suurendamiseks saate vähendada süsteemi takistust, avades ventiilid laiemalt, asendades suurema läbimõõduga torujuhtmetega või suurendades pumba pöörlemiskiirust VFD kaudu; voolukiiruse vähendamiseks vältige drosselventiilide kasutamist (mis põhjustavad kergesti energiaraiskamist) ja seadke prioriteediks pöörlemiskiiruse vähendamine VFD kaudu, et säilitada optimaalne rõhu-voolu tasakaal.
2. Surve tõrkeotsing:Kui väljalaskerõhk on liiga madal, kontrollige esmalt tiiviku kulumist, ebapiisavat pöörlemiskiirust või süsteemi liigset takistust. Pöörlemiskiiruse suurendamine või kulunud tiiviku väljavahetamine võib rõhku taastada ilma voolukiirust mõjutamata; kui rõhk on liiga kõrge, on vaja vähendada süsteemi takistust või trimmida tiivikut.
3. Tõhususe maksimeerimine:Pump peaks töötama parima efektiivsuspunkti (BEP) lähedal, mis on Q-H kõvera kõrgeima efektiivsusega ala. BEP-st eemal töötamine (nt kõrge rõhk ja madal voolukiirus) suurendab energiatarbimist ning võib põhjustada kavitatsiooni, mehaanilisi kahjustusi ja muid probleeme.

IV. Korduma kippuvad küsimused

K: Kas mida suurem on tsentrifugaalpumba väljalaskerõhk, seda suurem on voolukiirus?

V: Ei. Fikseeritud pöörlemiskiiruse ja süsteemi takistuse korral on rõhul ja voolukiirusel pöördvõrdeline seos – tavaliselt, mida kõrgem on rõhk, seda väiksem on voolukiirus.

K: Kuidas suurendada voolukiirust ilma rõhku vähendamata?

V: Suurendage pöörlemiskiirust VFD abil või asendage tiivik suurema läbimõõduga. Vastavalt afiinsusseadustele võivad mõlemad meetodid saavutada voolukiiruse ja rõhu sünkroonse paranemise.

K: Millised on peamised tegurid, mis mõjutavad väljalaskerõhku?

V: Põhitegurid on pöörlemiskiirus, tiiviku läbimõõt, süsteemi takistus ja vedeliku tihedus. Nende hulgas on pöörlemiskiirusel ja läbimõõdul kõige olulisem mõju ning need tuleks reguleerimise ajal prioriteediks seada.

Järeldus

Tsentrifugaalpumba väljalaskerõhu ja voolukiiruse vaheline põhisuhe on fikseeritud tingimustes pöördvõrdeline, kuid seda saab paindlikult optimeerida, reguleerides pöörlemiskiirust, tiiviku suurust, süsteemi takistust ja vedeliku omadusi. Nende teadmiste rakendamine praktilistes toimingutes võib mitte ainult parandada pumba töövõimet ja vähendada energiatarbimist, vaid ka vältida seadmete riketest põhjustatud seisakukadusid. Tuleb märkida, et konkreetsete rakendusstsenaariumide puhul on ülioluline viidata pumba Q-H kõverale ja viia läbi kohapealsed testid optimaalse tööpunkti määramiseks. Kas süsteemi projekteerimisel või hilisemal tõrkeotsingul on selle põhisuhte põhjalik mõistmine tsentrifugaalpumpade tõhusaks ja stabiilseks tööks hädavajalik. Kui teil on muid küsimusi tsentrifugaalpumba valiku, rõhu-voolu parameetrite sobitamise, töötingimuste optimeerimise jms kohta, võtke julgelt ühendustteff. Meil on professionaalne tehniline meeskond, kohandatud lahendused ja igakülgne müügijärgne tugi, mis tagab teie seadmete tõhusa toimimise kogu protsessi vältel ja aitab lahendada mitmesuguseid tööstuslike vedelike transpordiga seotud probleeme.
