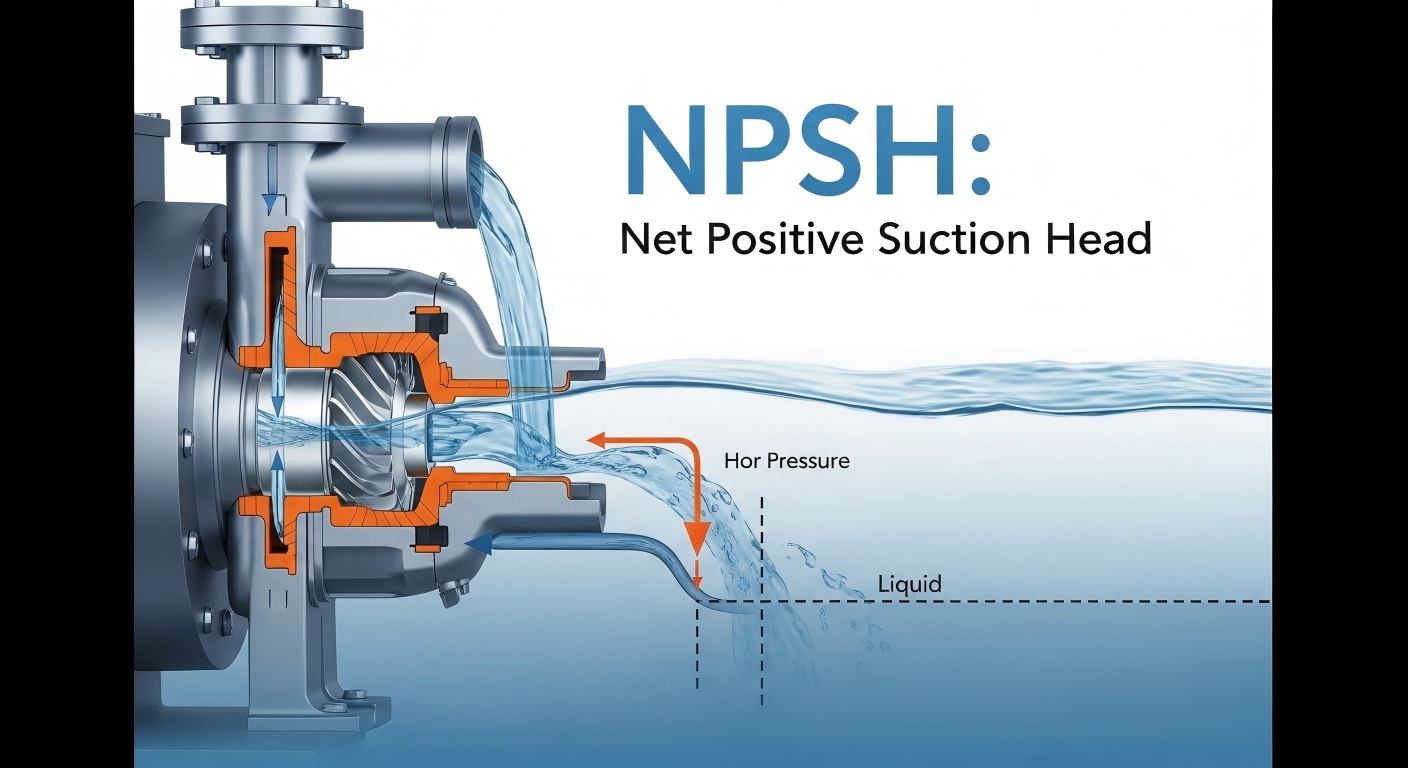

Kui töötate või projekteerite atsentrifugaalpumpsüsteem, NPSH (Net Positive Suction Head) on termin, mida te lihtsalt ei saa vältida. See ei ole lihtsalt füüsiline parameeter, vaid kriitiline eraldusjoon, mis määrab, kas teie pump töötab aastakümneid sujuvalt või läheb kavitatsiooni tõttu vanarauaks vaid mõne kuu pärast.
NPSH viitab efektiivsele ülerõhuenergiale, mis tegelikult on vedelikul tsentrifugaalpumba sisselaskeava juures. Selle põhifunktsioon on ületada voolutakistus ja vältida vedeliku aurustumist ning seda mõõdetakse tavaliselt veesamba meetrites (m) või vedelikusamba jalgades (ft).
Kui tsentrifugaalpump töötab, moodustub tiiviku sisselaskeava juures vedeliku kiire voolu tõttu madalrõhuala. Kui rõhk langeb siin alla vedeliku küllastunud aururõhu, aurustub vedelik silmapilkselt, tekitades suure hulga aurumulle. Kui mullid voolavad koos vedelikuga tiiviku kõrgrõhutsooni, kukuvad need kokku ja lõhkevad kiiresti. Seda nähtust nimetatakse kavitatsiooniks – tsentrifugaalpumpade kõige hävitavamaks rikkerežiimiks. NPSH olemasolu eesmärk on hoida rõhu alumist joont ja vältida kavitatsiooni tekkimist.

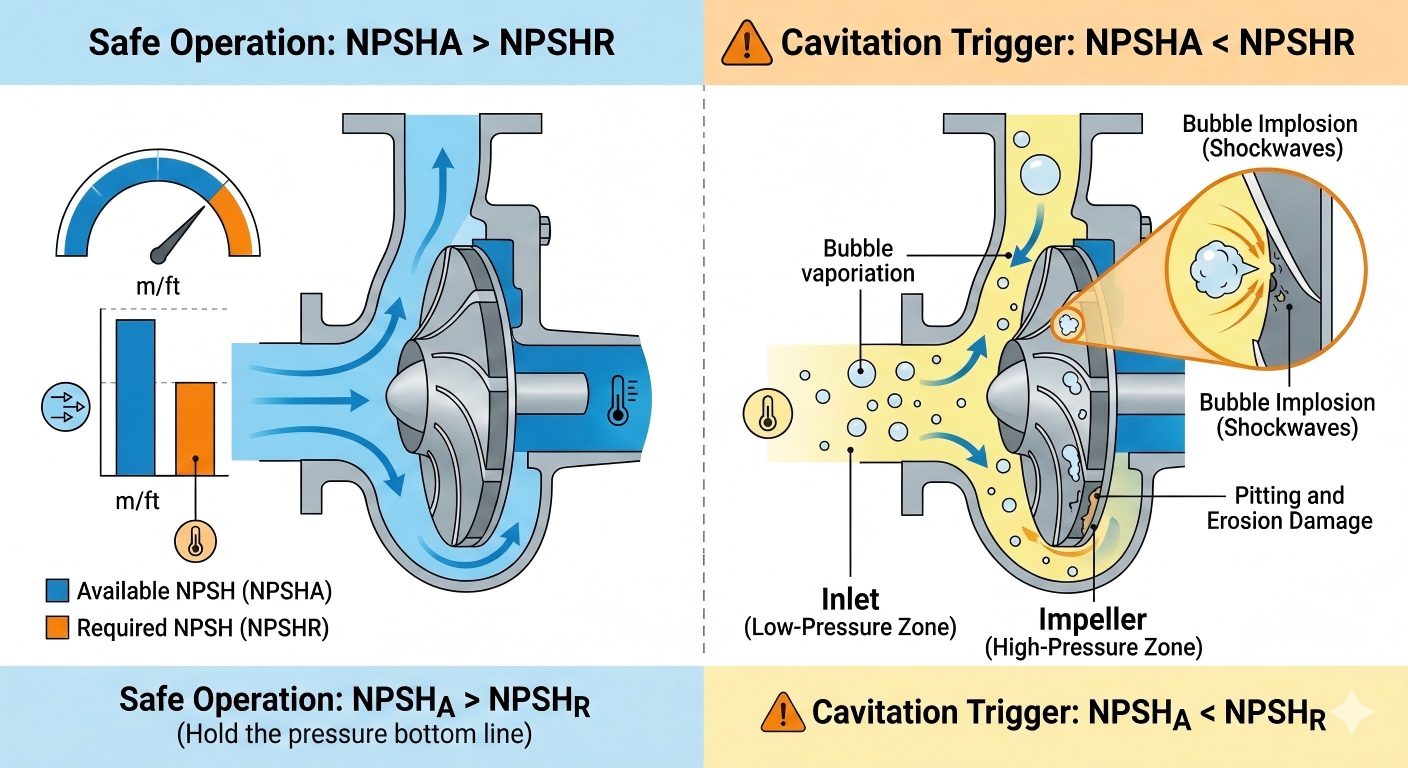

Nende kahe mõiste segi ajamine on projekteerimissaitide ja Google'i otsingute vale valiku number üks põhjus. Pumba ohutuse tagamiseks tuleb nende seost selgelt mõista.
Kui palju energiat süsteem tegelikult pakkuda suudab?
NPSHA on täielikult määratud teie paigaldustingimustega ja sellel pole mingit pistmist pumba kaubamärgiga. See sõltub järgmistest teguritest:
Kui palju pump ise energiat tarbib?
NPSHR on pumbale omane omadus, mille tootja on kindlaks määranud range testimise teel ja mis on märgitud pumba jõudluskõverale. See näitab energiatarbimist, mis on vajalik vedeliku voolamiseks pumba sisselaskeavast kuni minimaalse rõhu punktini tiiviku sees.
Kui NPSHa < NPSHR, on pumba sisselaskerõhk madalam kui vedeliku aururõhk ja kavitatsioon toimub etapiviisiliselt, põhjustades lõpuks pöördumatuid seadmekahjustusi.
| Ohu tüüp | Spetsiifilised ilmingud | Mõju ulatus |
|---|---|---|
| Komponentide kahjustus | Töörataste ja pumbakorpuste süvendid ja õõnsused, metalli väsimus ja perforatsioon, vähenenud konstruktsiooni tugevus | Südamiku voolukomponendid, mis lühendavad otseselt pumba kasutusiga |
| Toimivuse halvenemine | Märkimisväärne voolukiiruse ja tõstekõrguse langus, hüdraulilise efektiivsuse järsk langus, energiatarbimise ebanormaalne suurenemine | Pumpamissüsteemi üldine tõhusus, protsessinõuete mittetäitmine |
| Ebanormaalne müra ja vibratsioon | Pumba korpus tekitab ainulaadset ebanormaalset müra, nagu "kruusa veeremine" või "marmori löök" koos tugeva vibratsiooniga | Abikomponendid, nagu laagrid, haakeseadised ja tihendid, mis põhjustavad sekundaarseid rikkeid |
| Tihendi rike | Suurenenud vibratsioon ja temperatuurikõikumised vähendavad järsult mehaaniliste tihendite kasutusiga (nt RS60A ühevedruline elastomeerist lõõtsatihend) | Võlli tihendi leke, keskmine leke, suurenenud võimalikud ohutusriskid |
| Tõsine seisak | Kohalik ülekuumenemine põhjustab vedeliku kiiret aurustumist, mis viib lõpuks pumba kinnikiilumiseni ja mootori läbipõlemiseni | Kogu seadmete lammutamine, tootmisseisakud ja majanduslikud kahjud |
Kohapealsetes töötingimustes saab NPSHa-d süsteemi optimeerimise kaudu reguleerida. Põhilised optimeerimisjuhised on järgmised, mida saab rakendada vastavalt tegelikele stsenaariumidele:
Mis on netopositiivne imemispea (NPSH)? See on eraldusjoon tõhusa toimimise ja katastroofilise rikke vahel.
Ärge oodake, kuni kuulete "kivide pumpamise" heli, et tegutseda.Teffikoon pühendunud pakkuma teile vedelaid lahendusi, mis mitte ainult ei vasta standarditele, vaid ületavad ka ootusi. Alates täpsest töötingimuste analüüsist kuni suurepärase pumba valmistamiseni integreerime NPSH-i ülima püüdluse igasse seadmesse, tagades, et teie süsteem töötab tõhusalt vaikselt ja ilma kavitatsiooniprobleemideta.
