Kuidas lugeda tsentrifugaalpumba kõverat? Professionaalne juhend algajast eksperdini

"Meie pump põletas jälle mootori läbi!"

"Veepumpade elektriarved on sel kuul naeruväärselt suured. Kas valisime vale pumba?"

"Pärast uue pumba paigaldamist ei vasta voolukiirus lihtsalt projekteerimisnõuetele..."

Need sagedased probleemid veevarustuses, keemiatehnikas, HVAC-is ja muudes valdkondades tulenevad sageli tsentrifugaalpumba põhilise "juhendi" - jõudluskõvera - valesti lugemisest või ignoreerimisest. Tööstuses laialdaselt kasutatava põhiseadmena suureneb iga 1% efektiivsus atsentrifugaalpumpvõib tähendada kümnete tuhandete või isegi sadade tuhandete jüaanide aastast kokkuhoidu suuremahulise projekti tegevuskuludelt.

See artikkel õpetab teile, kuidas tõlgendada pumba kõveraid, mitte ainult nende lugemist, vaid ka seda, kuidas neid kasutada optimaalsete hankimis-, käitamis- ja hooldusotsuste tegemiseks.

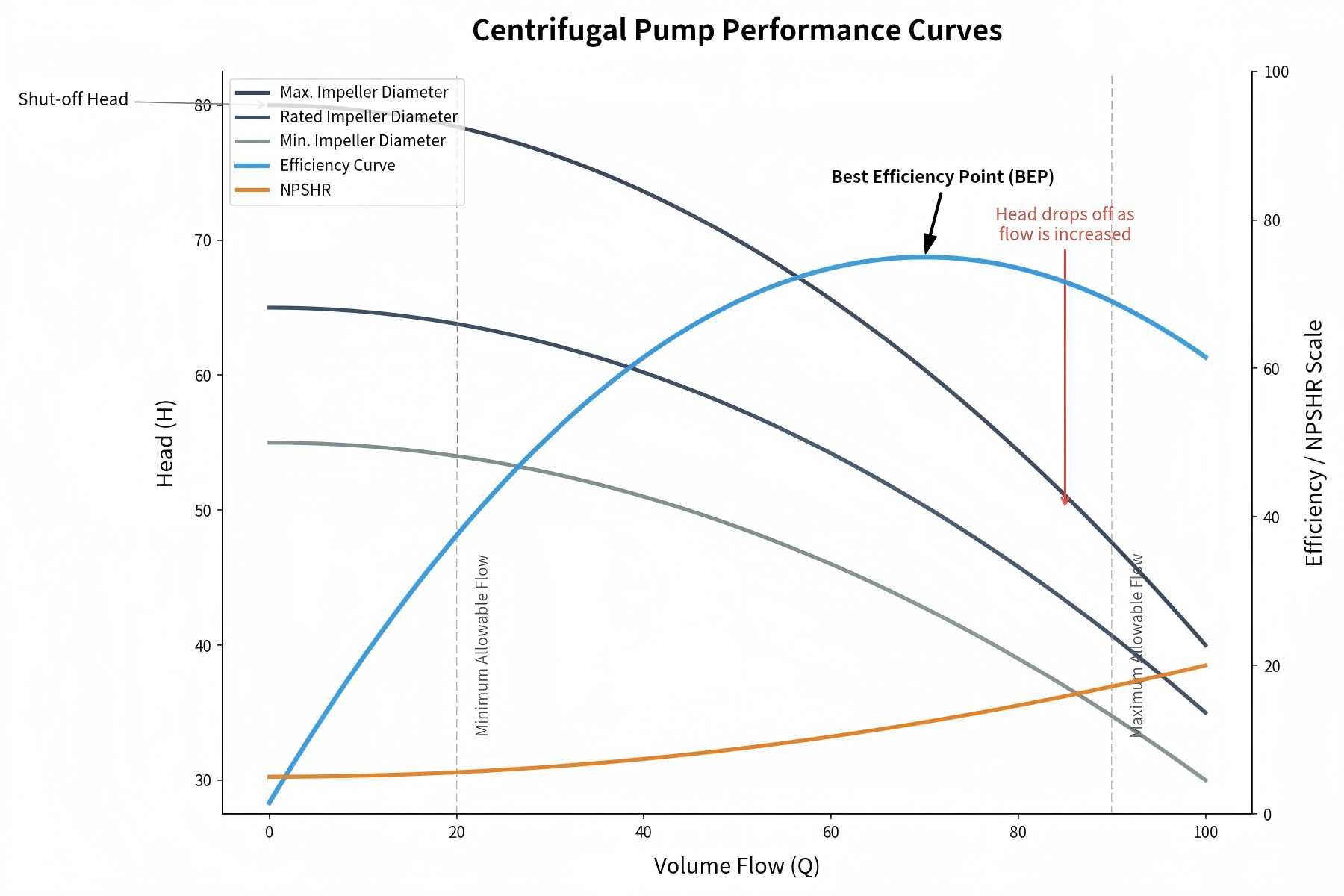

1. Peavoolu kõver (H-Q kõver)

Peavoolu kõver (H-Q kõver) on pumba kõvera kõige elementaarsem osa. See kujutab suhet pumba kõrguse (kõrgus, milleni pump suudab vedelikku tõsta) ja voolukiiruse (pumba poolt ajaühikus tarnitava vedeliku maht) vahel konstantsel kiirusel. Tavaliselt joonistatakse pea vertikaalteljel (Y-telg) ja voolukiirus horisontaalteljel (X-telg).

H-Q kõverast saab teha peamise järelduse: voolukiiruse suurenedes väheneb järk-järgult pea. Selle põhjuseks on asjaolu, et kui rohkem vedelikku liigub läbi tiiviku ja pumba korpuse, suureneb vedeliku hõõrdumine ja turbulents pumba sees, mille tulemuseks on vähenenud tõstekõrgus. Näiteks võib pump tekitada 100 jala kõrgust voolukiirusel 50 gallonit minutis (gpm), samal ajal kui voolukiirus tõuseb 75 gpm-ni, langeb tõstekõrgus 80 jalani – see seos on kõveral selgelt näha.

2. Võimsuse ja voolu kõver (P-Q kõver)

Power-Flow Curve (P-Q Curve) näitab suhet pumba energiatarbimise ja voolukiiruse vahel konstantsel kiirusel. Energiatarve (hobujõududes või kilovattides) kantakse vertikaalteljele ja voolukiirus horisontaalteljele.

Erinevalt H-Q kõverast näitab P-Q kõver tõusutrendi: voolutarve suureneb voolukiiruse kasvades. Seda seetõttu, et pump peab rohkem pingutama, et anda rohkem vedelikku ning ületada suuremat hõõrdumist ja turbulentsi. Selle kõvera mõistmine on pumba mootori valikul ülioluline – kui mootor on alamõõduline, võib see suure vooluhulga tingimustes üle koormata; kui see on liiga suur, põhjustab see energia raiskamist.

3. Tõhususe-voolu kõver (E-Q kõver)

Tõhususe ja vooluhulga kõver (E-Q kõver) peegeldab pumba efektiivsust erinevatel voolukiirustel. Kasutegur (väljendatuna protsentides) on kantud vertikaalteljele ja voolukiirus horisontaalteljele. See kõver on võtmetähtsusega energiatarbimise vähendamisel, kuna see näitab voolukiirust, mille juures pump töötab maksimaalse efektiivsusega.

Tõhususe kõver on tavaliselt "mäekujuline": efektiivsus tõuseb haripunkti, kui voolukiirus suureneb, seejärel väheneb järk-järgult, kui voolukiirus suureneb. Selle kõvera tippu nimetatakse parimaks efektiivsuspunktiks (BEP) – seda on üksikasjalikult selgitatud allpool.

Põhipunktid, millele tõlkimisel keskenduda aTsentrifugaalpumpKõver

Pumba kõvera lugemine ei tähenda ainult kolme alamkõvera tuvastamist, vaid ka pumba jõudlust määravate peamiste andmepunktide mõistmist. Allpool on põhielemendid, millele keskenduda:

Parim tõhususe punkt (BEP)

Parim tõhususe punkt (BEP) on voolukiiruse ja tõstekõrguse kombinatsioon, mille juures pump töötab maksimaalse efektiivsusega, mis on ühtlasi E-Q kõvera tipp ja pumba kõige ökonoomsem tööpunkt. Pumba valimisel seadke esikohale mudelid, kus süsteemi nõutav tööpunkt (vooluhulk + tõstekõrgus) on BEP-ile võimalikult lähedal.

Pumba kasutamine BEP-st kaugel suurendab energiatarbimist, kiirendab tiiviku ja mootori kulumist ning lüheneb pumba kasutusiga. Näiteks pumbal, mille BEP vastab 60 gpm-le, võib 30 gpm (pool BEP voolukiirusest) töötades kogeda 20–30% efektiivsuse vähenemist ja enneaegset riket.

Töövahemik

Töövahemik (tuntud ka kui jõudlusvahemik) viitab voolukiirusele ja tõstekõrguse intervallile, mille jooksul pump saab ohutult töötada ilma tiivikut, mootorit või muid komponente kahjustamata. Selle vahemiku määrab pumba minimaalne/maksimaalne voolukiirus ja kõrgus ning seda saab vaadata otse H-Q kõveralt.

Tootjad soovitavad tavaliselt kasutada pumpa 70–120% piires BEP-st, et tagada ohutu töövahemik. Väljaspool seda vahemikku töötamine võib põhjustada kavitatsiooni, liigset vibratsiooni, mootori ülekuumenemist ja muid probleeme.

Väljalülituspea ja maksimaalne voolukiirus

Väljalülituskõrgus on maksimaalne kõrgus, mille pump suudab tekitada nullvoolu korral (st kui väljalaskeklapp on suletud), mis on H-Q kõvera ja vertikaaltelje (Y-telg) ristumiskoht. Sulgemiskõrguse mõistmine on süsteemi projekteerimisel kriitilise tähtsusega – kui süsteemi staatiline kõrgus ületab pumba väljalülituskõrguse, ei suuda pump vedelikku väljastada.

Maksimaalne voolukiirus on maksimaalne vooluhulk, mida pump suudab anda nullkõrguse juures (st voolutakistus puudub), mis on H-Q kõvera ja horisontaaltelje (X-telg) ristumiskoht. See väärtus aitab teil kindlaks teha, kas pump suudab vastata süsteemi maksimaalsele vooluvajadusele.

Netopositiivne imemispea (NPSH)

Net Positive Suction Head (NPSH) on kavitatsiooni vältimise põhiparameeter – see on hävitav nähtus, kus ebapiisava imemisrõhu tõttu tekivad vedelikus aurumullid, mis kahjustavad pumba komponente. NPSH on vedeliku rõhu erinevus pumba imitorus ja vedeliku aururõhu vahel.

Enamik pumba kõveraid sisaldab NPSH-kõverat, mis näitab minimaalset NPSH-d, mis on vajalik pumba ilma kavitatsioonita töötamiseks erinevatel voolukiirustel. Kavitatsiooni vältimiseks peab süsteemi saadaolev NPSH olema suurem kui pumba nõutav NPSH.

Pumba kõverate kuju mõistmine

Kõik pumba kõverad ei ole ühesuguse kujuga – nende kuju sõltub pumba konstruktsioonist ja erinevad kõverad sobivad erinevatele rakendusstsenaariumidele. Allpool on kolm kõige levinumat pumba kõvera kuju:

Järsk kurv

Järsk kõver näitab, et pump võib madala vooluhulga juures tekitada kõrget rõhku. Seda tüüpi kõver sobib kõrgsurverakenduste jaoks, nagu katla etteandesüsteemid, kõrgsurvepuhastus või tööstuslikud protsessid, kus vedelik läbib õhukesi torusid või kõrge takistusega süsteeme.

Lame kõver

Tasane kõver tähendab, et pump suudab pakkuda suurt voolu madalal kõrgusel. See sobib ideaalselt suure vooluhulga ja madala takistusega rakenduste jaoks, nagu niisutussüsteemid, jahutustornid või munitsipaalveevarustussüsteemid.

Kiiresti langev kurv

Kiiresti langev kõver näitab, et pumbal on madala voolukiiruse korral kalduvus kavitatsioonile. Sellised pumbad vajavad tõhusaks töötamiseks suuremat saadaolevat NPSH-d ning sobivad stabiilse voolukiiruse ja piisava imemisrõhuga rakendustes.

Praktilised näpunäited pumba kõverate analüüsimiseks

Pumba kõverate täielikuks kasutamiseks järgige neid praktilisi näpunäiteid – need aitavad teil valida õige pumba ja optimeerida selle jõudlust.

• Kasutage alati tootja antud pumba kõverat. Üldised kõverad ei pruugi kajastada teie pumba mudeli täpset jõudlust.
• Süsteemi kõvera (süsteemi nõutava voolukiiruse ja tõstekõrguse suhe) määramisel arvestage süsteemi hõõrdekadusid. Pumba tööpunkt on pumba kõvera ja süsteemikõvera ristumiskoht.
• Eelistage pumbad, mille tööpunktid on BEP-i lähedal. See vähendab energiatarbimist ning vähendab pumba ja mootori kulumist.
• Vältige pumba töötamist madalatel voolukiirustel (alla 70% BEP-st). See põhjustab tiiviku liigset kulumist, suurendab vibratsiooni ja vähendab tõhusust.
• Kavitatsiooni vältimiseks veenduge, et süsteemis oleks piisavalt NPSH-d. Kontrollige NPSH-kõverat ja võrrelge seda süsteemi saadaoleva NPSH-ga.

Kuidas valida pumpa pumbakõvera abil

Et valida õigetsentrifugaalpump, tehke esmalt selgeks süsteeminõuded, seejärel sobitage nõuded pumba jõudlusega, kasutades pumba kõverat. Allpool on samm-sammult juhend:

1. Täpsustage süsteeminõudeid: määrake rakenduse jaoks vajalik voolukiirus (galloneid minutis / liitrit minutis) ja pea (jalad / meetrid).
2. Võtke arvesse vedeliku omadusi: viskoossus, tihedus, temperatuur ja muud tegurid mõjutavad pumba jõudlust – veenduge, et pumba kõver arvestaks neid omadusi.
3. Joonistage süsteemi kõver: see kõver näitab süsteemi jaoks vajalikku tõstekõrgust erinevatel voolukiirustel, sealhulgas hõõrdekadusid, staatilist kõrgust ja muid takistusi.
4. Määrake tööpunkt: pumba kõvera ja süsteemikõvera ristumiskoht on pumba tööpunkt, mis peaks olema BEP-ile võimalikult lähedal.
5. Kontrollige töövahemikku: Veenduge, et tööpunkt jääks pumba ohutusse töövahemikku (70–120% BEP-st).
6. Kontrollige NPSH-d: veenduge, et süsteemi saadaolev NPSH on suurem kui pumba jaoks kavitatsiooni vältimiseks nõutav NPSH.

Kuidas optimeerida pumba jõudlust pumba kõvera abil

Pärast õige pumba valimist saate optimeerida selle jõudlust pumba kõvera abil, et vähendada kulusid ja pikendada kasutusiga. Allpool on peamised strateegiad:

1. Töötage BEP-i lähedal: see on kõige tõhusam tööpunkt, mis vähendab energiatarbimist ja kulumist.
2. Reguleerige tiiviku läbimõõtu või kiirust: kui pumba tööpunkt on BEP-st kaugel, vähendage tiiviku läbimõõtu või reguleerige mootori kiirust, et see vastaks süsteemi nõuetele.
3. Hõõrdumise ja turbulentsi vähendamine: vähendage toru läbimõõtu, poleerige torude siseseinu ja optimeerige vajaduse korral vedeliku voolukiirust, et vähendada hõõrdekadusid.
4. Regulaarne hooldus: jälgige regulaarselt pumba voolukiirust ja tõstekõrgust, võrrelge pumba kõveraga, et tuvastada ebaefektiivne töö, ja vahetage kulunud tiivikud, tihendid või laagrid välja, et säilitada pumba jõudlust.
