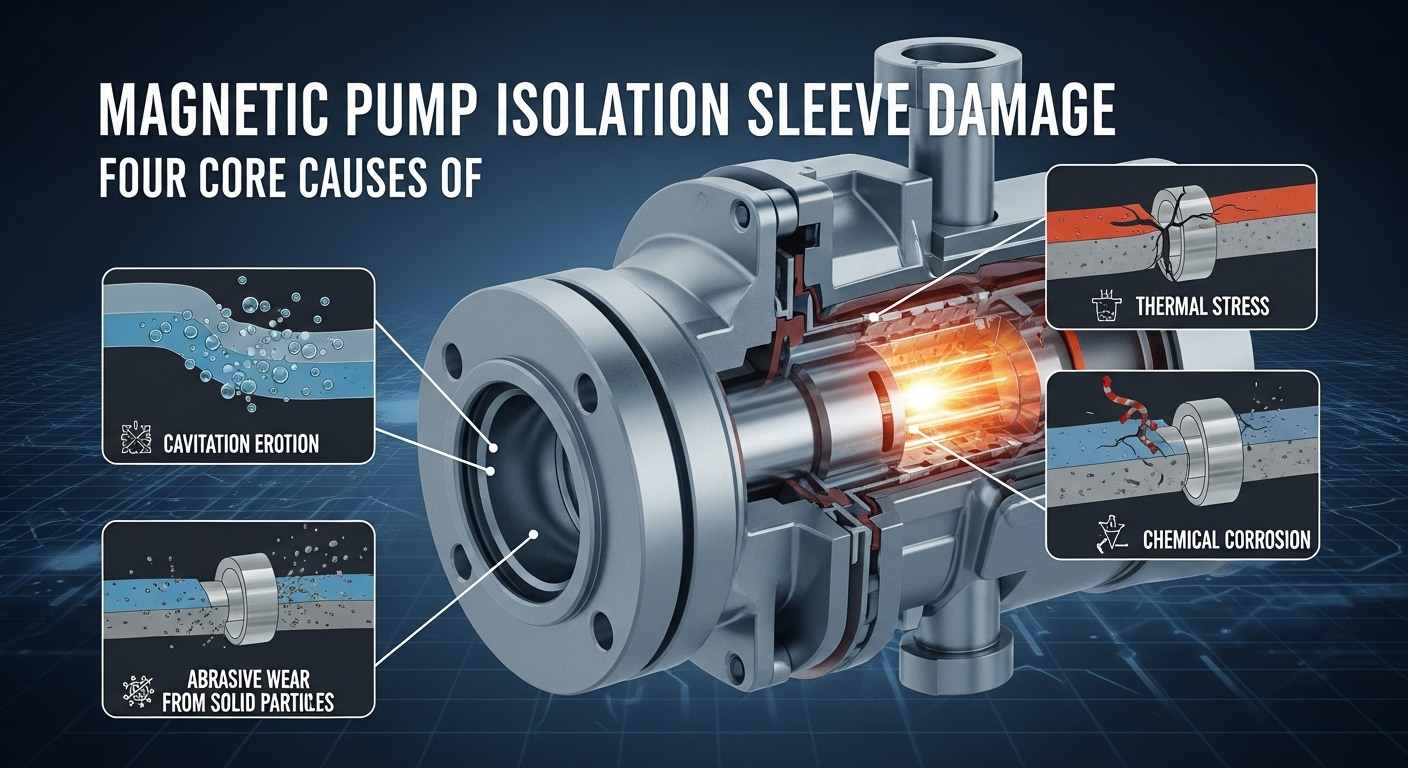

Magnetpumba isolatsiooni hülsi kahjustuse neli peamist põhjust

Kahjustusedmagnetiline pumpisolatsioonihülss on keemiliste vedelike transportimisel suur ohutusoht. See artikkel analüüsib inseneripraktikale tuginedes põhjalikult isolatsioonihülsi kahjustuste mehhanisme, mis on põhjustatud kõvast osakeste kulumisest, kuivkäimise määrimisrikkest, töötingimuste kõikumisest ja kavitatsioonist ning pakub professionaalsel tasemel ennetuslahendusi, mis aitavad parandada magnetpumpade tööstabiilsust.

I. Magnetilised võõrkehad ja kõvad osakesed

See on isolatsioonihülsi füüsilise kulumise kõige otsesem ja levinum põhjus. Magnetpumba sisemise ja välimise magnetrootori vahel on tugev magnetväli ning selle sisemised voolukanalid on täpsed.

Kahjustuse mehhanism:

1. Magnetilised võõrkehad: Transporditavas keskkonnas olevad magnetilised lisandid, nagu rauaviilud ja keevitusräbu, adsorbeeruvad tugevalt sisemise ja välimise magnetrootori pindadele. Kuna sisemine magnetrootor pöörleb suurel kiirusel, kraabivad need osakesed pidevalt statsionaarse isolatsioonihülsi siseseina nagu suurel kiirusel pöörlevad lõikepead, põhjustades seina paksuse järkjärgulist õhenemist ja lõpuks kulumist.
2. Kõvad osakesed: kui keskkond sisaldab mittemagnetilisi kõvasid osakesi (nagu katalüsaatoripulber, kristallid), küürivad ja kulutavad vedeliku ajami all olevat isolatsioonihülsi ja liuglaagreid. Nagu teie võrdlusmaterjalides mainitud, võib see kergesti põhjustada isolatsioonihülsi "kriimustamist või läbilõikamist".

Levinud käivitajad:

• Süsteemi torustike või mahutite mittetäielik puhastamine pärast paigaldamist või hooldust.
• Transporditav materjal ise sisaldab ferromagnetilisi või kõvasid lisandeid.

Ennetusstrateegiad:

Kindlasti paigaldage pumba sisselaskeavale ülitäpsed filtrid (vajadusel magnetfiltrid) ning koostage ranged regulaarsed puhastus- ja kontrollisüsteemid.

II. Kuivhõõrdumine ja ebapiisav vool

Magnetpumpade määrimine ja jahutamine sõltuvad täielikult transporditavast vedelikust. Iga toiming ilma vedelikuta on surmav.

Kahjustuse mehhanism:

Kui pumbas pole keskkonda või söötme voolukiirus on liiga väike, kaotab liuglaager määrdevõime ja jahutuse, mille tulemuseks on kiire kuivhõõrdumine. See tekitab lühikese aja jooksul tohutul hulgal soojust, mistõttu laager "põleb" esimesena läbi. See soojus juhitakse kiiresti külgnevasse isolatsioonihülssi: mittemetallist isolatsioonihülsi puhul põhjustab see sulamist ja karboniseerumist; metallist isolatsioonihülsside puhul võib see põhjustada deformatsiooni või demagnetiseerumist ja lõpuks täieliku rikke.

Levinud käivitajad:

1. Liiga madal vedeliku tase paagis, mis põhjustab pumba kavitatsiooni.
2. Sisselaskeklapp pole avatud, väljalaskeklapp on liiga suletud või torujuhe on ummistunud.
3. Ebapiisav täitmine ja õhu ventileerimine enne käivitamist.

Ennetusstrateegiad:

Paigaldage ja aktiveerige blokeerivad kaitseseadmed, nagu vedeliku taseme näidikud ja voolumõõturid, et saavutada pumba automaatne väljalülitamine madala vedelikutaseme või väikese voolukiiruse korral. Järgige rangelt tööprotseduure ja veenduge enne käivitamist, et "praimimine" on lõpetatud.

III. Kavitatsiooni nähtus

Kavitatsioon on magnetpumpade "nähtamatu tapja", millel on tohutu ja märkamatu hävitav jõud.

Kahjustuse mehhanism:

Kui pumba sisselaskerõhk on liiga madal, hakkab vedelik keema kohaliku madala rõhu tõttu tiivikul ja muudes kohtades, tekitades suure hulga mulle. Kui need mullid voolavad koos vedelikuga kõrgsurvepiirkonda, lõhkevad need koheselt, tekitades tuhandete atmosfääride suuruse löögijõu ja kohaliku kõrge temperatuuri.

1. Lööge otse isolatsioonihülsi pinda, põhjustades täkkeid ja väsimuskahjustusi.
2. Kavitatsioon põhjustab pumba tugevat vibratsiooni, kahjustades tõsiselt hüdraulilist tasakaalu, põhjustades mitmete komponentide, nagu laagrid, rootorid ja tiivikud, ketikahjustusi. Isolatsioonihülss võib ka tugeva vibratsiooni ja ebakorrapärase pinge korral praguneda.

Levinud käivitajad:

• Pumba sisselasketorustiku ebamõistlik konstruktsioon, mille tagajärjeks on liigne takistus.
• Transporditava keskkonna temperatuur on liiga kõrge, keemistemperatuuri lähedal.
• Ebapiisav täitmine, süsteemis on palju jääkgaasi.
• Ebapiisav sisselaskevedeliku tase (NPSHa < NPSHr).

Ennetusstrateegiad:

Optimeerige sisselasketorustiku konstruktsioon, vähendage voolukiirust ja tagage piisav paagi rõhk või vedeliku taseme kõrgus. Vältige töötamist keskkonna keemistemperatuurile lähedasel temperatuuril.

IV. Töötingimuste kõikumised ja ebaõige kasutamine

Magnetpumbad on täppisseadmed ja nende stabiilne töö sõltub stabiilsetest töötingimustest. Tõsised kõikumised töötingimustes kahjustavad sisemiselt nende täpset mehaanilist tasakaalu.

Kahjustuse mehhanism:

1. Hüdrauliline tasakaalustamatus: Magnetpumpade aksiaaljõud tasakaalustatakse tavaliselt automaatselt hüdraulilise rõhuga. Kui tööparameetrid, nagu väljalaskerõhk ja voolukiirus, kõikuvad järsult, rikutakse see täpne tasakaal koheselt. See põhjustab liuglaagrile ja tõukerõngale tohutuid, kavandamata aksiaalseid ja radiaalseid jõude, mis kiirendab kulumist või põhjustab otseselt kahjustusi. Laagri kahjustus mõjutab koheselt rootorisõlme stabiilsust, põhjustades isolatsioonihülsi hõõrdumise või kokkupõrkekahjustusi.
2. Keemiline ja füüsiline ülekoormus: isolatsioonihülsi materjali vale valik, mis ei pea vastu söötme korrosioonile; või selle kavandatud rõhu- ja temperatuuritingimustest kõrgemal töötamine kiirendab materjali vananemist, roomamist või murenemist ning põhjustab lõpuks kahjustusi.

Levinud käivitajad:

• Süsteemi parameetrite, nagu rõhk ja voolukiirus, sagedased ja suured kõikumised.
• Tööprotseduuride range mittejärgimine, ventiilide meelevaldne avamine ja sulgemine, mille tagajärjeks on veehaamri või survelöök.
• Vead varases valikus, suutmatus täielikult arvesse võtta kõiki parameetreid, nagu keskmine korrosioon, temperatuur ja rõhk.

Ennetusstrateegiad:

Püüdke hoida pumpa stabiilselt töötamas projekteerimispunkti lähedal, vältige sagedast käivitamist ja seiskamist ning töötingimuste ulatuslikku reguleerimist. Suhelge valikuetapis täielikult tehnilise personaliga ja esitage kõige üksikasjalikumad ja täpsemad andmed töötingimuste kohta.

Järeldus

Kokkuvõtlikult võib öelda, et ebaõnnestuminemagnetiline pumpisolatsioonihülss ei ole mitte ainult materiaalne probleem, vaid ka süsteemitehniline probleem, mis hõlmab keskmise puhtuse, torujuhtme konstruktsiooni, tööjuhtimise ja hoolduse spetsifikatsioone. Uuendusliku kaubamärgina, mis keskendub suure jõudlusega lekkevabadele vedelikuülekandelahendustele,Teffikojärgib alati "usaldusväärsuse, intelligentsuse ja roheluse" põhikontseptsioone ning pakub täielikku valikut korrosioonikindlaid magnetpumbatooteid keemia-, uue energia- ja naftatööstuse jaoks.
