Kuidas lugeda pumba tüüpi spektri diagramm: samm-sammuline juhend

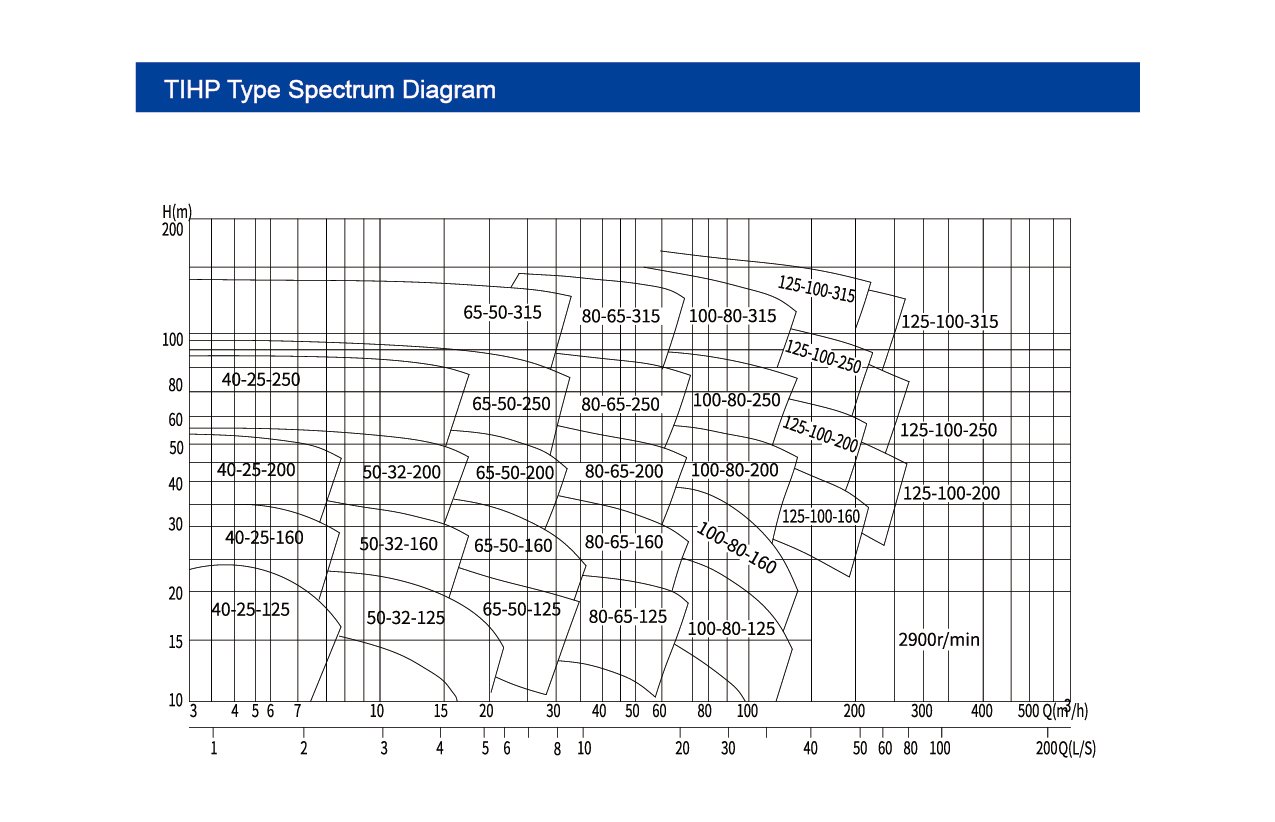

Ⅰ.Kuidas lugeda seda pumba tüüpi spektri diagrammi

1. telgede tõlgendamine


  • Horisontaaltelje (x-telg): tähistab voolukiirust (q) kuupmeetrites tunnis (m³/h), suurenedes vasakult paremale.
  • Vertikaaltelje (y-telg): tähistab pea (h) meetrites (m), suurenedes alt üles.

Ⅱ. Kõverad ja tsoonid

Diagramm sisaldab mitut kõverat ja tsoone, millest igaüks tähistab konkreetset pumbamudelit. Näiteks tähistavad "40-25-125" ja "50-32-160" erinevaid pumba mudeleid.


  • Kõverate punktid: iga kõvera punkt näitab mudeli peaväärtust konkreetse voolukiirusel. Näiteks "40-25-125" tsoonis näitavad punktide seeria selle mudeli erineva voolukiirusega.


Ⅲ. Peamised sammud: tööpunkt ja valik


  1. Määrake nõutavad parameetrid: Selgitage disaini voolukiirus (Q₀) ja disainipea (H₀). Näiteks vajab tehas pumpa, et vedada 100 m³/h 80 m pea juures.
  2. Leidke tööpunkt: Leia y-teljelt q₀ ja h₀ y-teljelt; Nende ristmik on tööpunkt. Kui punkt kuulub mudeli polügonaalsesse tsooni, vastab see mudel teoreetiliselt nõudele.
  3. Näide: Q = 80 m³/h ja h = 80 m, kontrollige, kas punkt asub sobivuse hindamiseks sellistes tsoonides nagu "100-80-250".


Prioriteerige suure tõhususega tsoon: kui tsoonil on tihedamad kõverad või varjutamine (mõnel diagrammil tähistatud), näitab see suure tõhususega vahemikku (efektiivsus ≥80%). Valige mudelid, mille tööpunktid jäävad sellesse tsooni optimaalse energia kokkuhoiu saamiseks.

Ⅳ. Pöörlemiskiirus ja lisateave

Märkus "2900 R/min" tähistab paremas alanurgas pumpade nimikiirust selles spektris (mootoriga pumpade standardkiirus). Erineva kiiruse jaoks (nt 1450 R/min) kasutage tulemuslikkuse muutmiseks sarnasuse seadust:


  • Voolukiirus on kiirusega võrdeline.
  • Pea on võrdeline kiiruse ruuduga.


Ⅴ. Kiire valiku loogika


  1. Tuvastage Q ja H nõuded, seejärel leidke vastav mudelitsoon.
  2. Esmatähtsaks mudelid tööpunktidega tsoonikeskuse lähedal (ülitugevusala).
  3. Pange tähele mudeli sisselaskeava/väljalaskeava läbimõõtu (nt 40, 50 mm), et tagada ühilduvus saidi torujuhtmetega.


Ⅵ. Umbes teffikopumba kohta

Kokkuvõtlikult selgitab Teffiko viienda põlvkonna TIHP pumba tüüpi spektriskeem rakendatavaid töötingimusi ja ülitõhusaid tsoone voolupea koordinaatide, mudeltsoonide ja jõudluskõverate kaudu. Mudelid saate kiiresti valida, sobitades parameetrid tsoonidega. Kõvera tõlgendamise, töötingimuste kohandamise või kohandatud lahenduste kohta pakub Teffiko professionaalne tehniline meeskond täpset valikujuhiseid, jõudluse simuleerimist ja installatsiooni tuge. Visiitwww.teffiko.comvõi e -postsales@teffiko.comtööstusliku vedeliku transpordi optimeerimiseks.
