Sissejuhatus topeltsuunalise tsentrifugaalpumba horisontaalsesse jagatud struktuuri

Topeltsuunaline tsentrifugaalpumbadon tavalised tööstusseadmed, mida kasutatakse laialdaselt veevarustuses, drenaaži-, keemia- ja energiasektoris. Nende peamine omadus on suurte vedelike tõhus transport. Horisontaalne jagatud struktuur, mis on kahekordse tsentrifugaalpumba tüüpiline disain, pakub eeliseid, näiteks lihtne paigaldamine ja lihtne hooldus. Selles artiklis kirjeldatakse selle struktuuri omadusi ja eeliseid.

I. Ülevaade topeltsuunalisest tsentrifugaalpumbast

Topeltsuunalise tsentrifugaalpumba tööpõhimõte on sarnane tavaliste tsentrifugaalpumpade omaga, kasutades tiiviku pöörlemisega tekkinud tsentrifugaaljõudu, et vedelikke sisendist väljalaskeavasse vedada. Erinevalt ühehaavade pumpadest võimaldavad topeltsuunalised pumbad tiiviku mõlemal küljel veetarbimist, tasakaalustades aksiaalseid jõude, vähendades vibratsiooni ja suurendades operatiivset stabiilsust.

Võrreldes teiste tsentrifugaalpumpadega, sobivad topeltsummaspumbad suure voolavuse ja keskmise ja kõrge pearakenduse jaoks, näiteks linnaveevarustussüsteemid ja suurtes tehastes ringlevad veesüsteemid.

Ii. Horisontaalse jagatud struktuuri kujundusfunktsioonid

"Horisontaalne jagamine" viitab sellele, et pumba korpus jaguneb horisontaaltasapinna üla- ja alumisteks pooleks, mis on ühendatud poltidega. Konstruktsiooni kõige olulisem eelis on lihtne lahtivõtmine ja kokkupanek. Kui sisemised osad vajavad hooldust või asendamist, tuleb avada ainult korpuse ülemine pool ilma kogu pumba või torustikusüsteemi lahti laskmata.

Lisaks pakub horisontaalne jagatud struktuur järgmisi eeliseid:

• Mugav ülevaatus ja hooldus: Võimaldab tiiviku ja pitserite otsest vaatlemist.
• Kosmosesäästlik: Sobib paigaldamiseks piiratud ruumi keskkonnas.

Iii. Rakenduse stsenaariumid

Horisontaalsete jagatud struktuuridega topeltsuunalise tsentrifugaalpumbaga kasutatakse laialdaselt:

• Linnaveevarustussüsteemid: Nagu peamised pumbad veetöödes.
• Tööstuslikud ringlevad veesüsteemid: Näiteks terasjaamades ja elektrijaamades jahutav veeringlus.
• Põllumajanduslik niisutamine: Suure piirkonna põllumaade pumpamiseks.
• Tuletõrjesüsteemid: Kui peamised pumbad kõrghoone tulemüüri tarnimiseks. Näiteks kasutab suur elektrijaam tsirkuleerivate veepumpadena mitut horisontaalset jagatud topeltsupi pumpasid, mida kiidetakse nende stabiilse töö ja hõlpsa hoolduse eest.

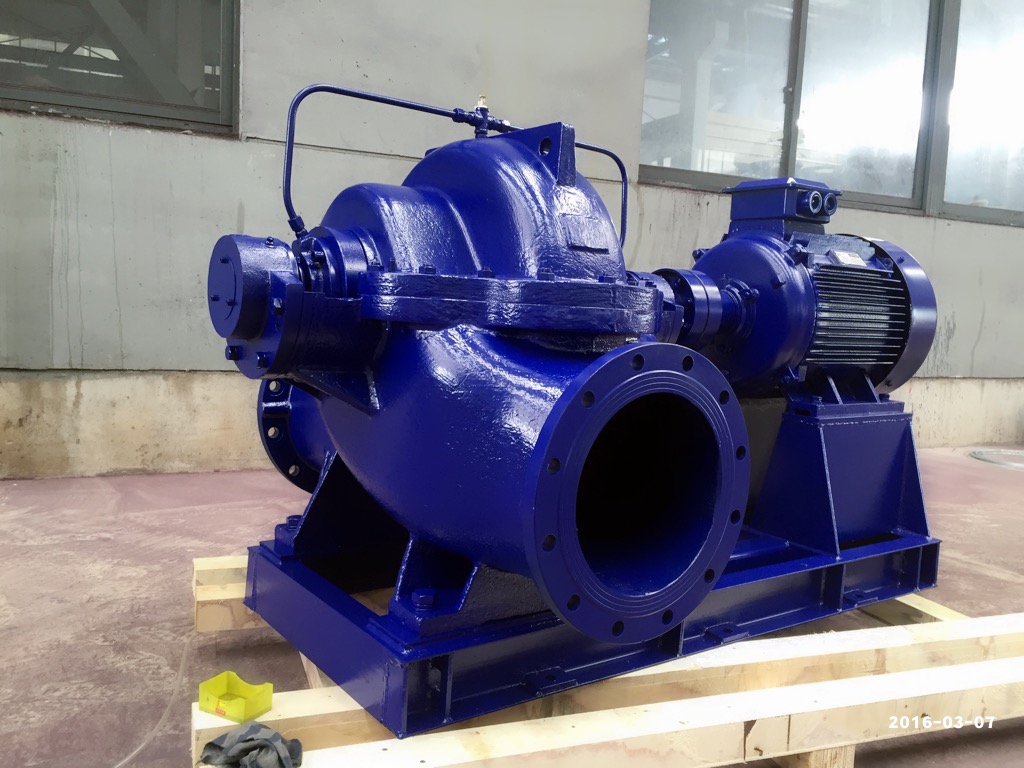

IV. TeffikoTopeltsuunaline tsentrifugaalpumbad

Teffikoarendab iseseisvalt API-d aksiaalselt jagatud tsentrifugaalpumpade vahel, et rahuldada turunõudeid. Need pumbad on valmistatud hoolika tootmise ja range kvaliteedikontrolliga ISO 9001 ja vastavad ISO 2548C standarditele. Nad pakuvad tõhusaid vedeliku transpordilahendusi mitmele tööstusharule, aidates klientidel konkurentsivõime suurendada.

Töötingimused:

Voolukiirus: 68–3,975 m³/h

Pea: 6–230 m

Sisselaskeava läbimõõt: 150–600 mm

Temperatuuri vahemik: maksimaalne vedeliku temperatuur ≤80 ° C --120 ° C

Ümbritsev temperatuur: ≤40 ° C

Pöörlemiskiirus: 2,960 p / min, 1,480 p / min
