Teffiko magnetpumba võll on valmistatud kõrge süsinikusisaldusega kroomiga laagrite terasest. Pärast kuumtöötlust jõuab selle kõvadus 58-62 HRC-ni, mis tagab suurepärase kulumiskindluse ja deformatsioonikindluse. Pikaajalisel kasutamisel võivad aga lisanditest põhjustatud erosioon, määrdehäired, kuivtöö ja ülekoormus põhjustada võlli kulumist, paindumist, keermekahjustusi ja kiiluava rikkeid, mis põhjustavad veelgi vibratsiooni, ebanormaalset müra ja voolukiiruse vähenemist. Uhiuue võlli väljavahetamise kõrgete kulude vältimiseks sorteerib see artikkel süstemaatiliselt kahjustuste hindamise kriteeriume, täielikke remondiprotseduure, hoolduse ettevaatusabinõusid ning Teffiko magnetpumba võllide kokkupaneku ja kasutuselevõtu põhipunkte vastavalt tööstusstandarditele.
Enne hooldust tuleb kahjustusi rangelt hinnata materjali tugevusomaduste põhjal, et vältida ebatõhusat remonti või võimalikke ohutusriske:
Nähtavad praod, tugev soonte kulumine või üldine väändedeformatsioon võlli pinnal. Sellised kahjustused kahjustavad võlli konstruktsiooni terviklikkust. Remonditud võllid võivad töötamise ajal võlli murduda või ülekande rikkeid ja need tuleb otse vanarauaks jätta.
Kerge paindumine, väike pinna kulumine, väikesed kriimud, kergelt katkised niidid või võtmeavade kerge karestumine. Sellised kahjustused ei kahjusta võlli südamiku struktuuri ja tugevust ning neid saab pärast professionaalset remonti uuesti kasutada.
Magnetpumba võllide kaod jagunevad nelja põhikategooriasse:
Peamiselt põhjustatud kehvast määrimisest, lisandite sissetungimisest või juhtlaagrite pikaajalisest hõõrdumisest, mis põhjustab kergesti radiaalset väljajooksu, vibratsiooni ja ebatavalist müra.
Tavaliselt põhjustavad sagedased käivitus-seiskamistsüklid, kuiv töötamine, ülekoormus või ebaühtlane jõud lahtivõtmise ja kokkupanemise ajal, mis põhjustab tiiviku ekstsentrilist kulumist, hõõrdumist magnetrõngaste vahel ja tasakaalustamata seadmeid.
Põhjuseks ebaühtlane pingutusjõud lahtivõtmise ja kokkupanemise ajal, tööriistade libisemine või transporditava aine korrosioon, mille tagajärjeks on rooste ja keerme eemaldamine, mis takistab tiiviku sõlmede stabiilset fikseerimist.
Korduv kokkupõrge võtmete ja võtmeavade vahel ebastabiilse ülekandemomendi või ülemäärase koostu kliirensi tõttu karestab soone pinda ja põhjustab servade lõhenemist, vähendades ülekande efektiivsust ja põhjustades isegi jõuülekande rikke.
Magnetpumbad sisaldavad tugevaid sisemisi magnetrõngaid, millel on võimas magnetiline külgetõmme. Vale lahtivõtmine võib põhjustada muljumisvigastusi, komponentide kokkupõrkekahjustusi ja isolatsioonihülsside kriimustusi. Pumba võlli remonditäpsuse tagamiseks tuleb enne hooldust rakendada ohutuskaitset ja standardset lahtivõtmist.
Katkesta seadmete kogu toiteallikas, sulge sisse- ja väljalasketorustiku ventiilid, tühjendage pumba sees jääkkeskkond täielikult ning lõpetage rõhu vähendamine ja jahutamine. Valmistage ette spetsiaalsed tööriistad, sealhulgas nihkevõtmed, nõelviilid, vaskvasarad, kruvisirgendajad, täppispidurid, veskid, galvaniseerimise parandusmaterjalid ja puhtad puhastuslapid. Puhastage ja tasandage hooldustööjaam ning paigaldage kummist tugiplaadid, et vältida metallosade kokkupõrkekahjustusi.
Võtke seade lahti rangelt väljastpoolt sissepoole: esmalt eemaldage pumba korpus ja isolatsioonihülss ning eemaldage aeglaselt sisemine magnetrõngas, et vältida hetkelist tugevat magnetilist külgetõmmet ja kokkupõrget sisemise ja välimise magnetrõnga vahel. Seejärel keerake lahti tiiviku lukustusmutter, eemaldage järjestikku tiivik, tõukejõu ketas ja keskmine võllipesa ning lõpuks eemaldage kogu pumba võll. Märgistage lahtivõtmise ajal kõik komponendid ja asetage need salastatult, et vältida montaaži väärasid ja tasakaalustamata lõtku järgneval kokkupanekul.

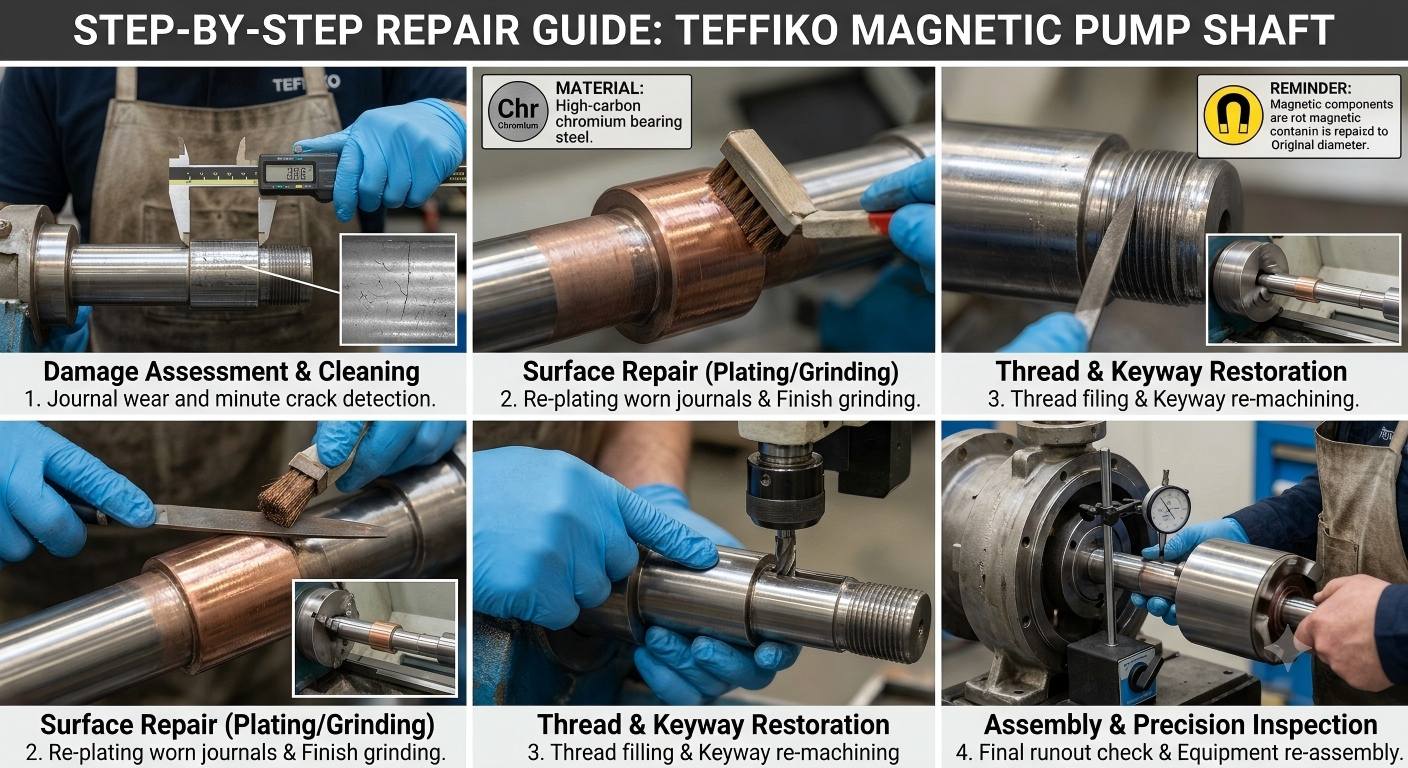

Kasutage sobivaid remondiprotsesse vastavalt pumba võlli kahjustuse astmele ja kõrge süsinikusisaldusega kroomiga laagriterase materjali omadustele, tasakaalustades remondi täpsust, töötugevust ja hoolduskulusid. Konkreetsed remondiskeemid on järgmised:
Liuglaagritele ja kummist juhtlaagritele vastavate tihvtide väiksemate kriimustuste, väikeste kriimustuste ja madalate soonte kulumise korral kasutage kulunud pindade parandamiseks kroomimist, vasest või roostevabast terasest katmist. Täpselt reguleerige katte paksust vastavalt ajakirja kulumissügavusele. Pärast plaadistamist teostage treipinkide ja lihvimispinkide viimistlemist treimine ja lihvimine, et taastada tihvti läbimõõt algse tehase standardsuuruse järgi, mis ühtib laagrite standardse montaaživahega, et tagada sujuv pöörlemine ilma kinnikiilumiseta.
Kui kahvlitel on sügavad sooned või suure ala ekstsentriline tugev kulumine, on võlli struktuurne tugevus ohus. Remont ei ole soovitatav ja uus pumbavõll tuleb otse välja vahetada.
Väikese läbimõõduga pumbavõllide puhul, millel on kerge painutus: võlli kumerale painutusosale polsterdage vasest lehed, et vältida vasardamisest põhjustatud kriimustusi karastatud võlli pinnal. Tasapisi sirutamiseks koputage õrnalt käsihaamriga ning mõõtke ja reguleerige korduvalt, kuni võll on täiesti sirge ilma radiaalse kõrvalekaldeta.
Suure läbimõõduga kergelt painutatud pumbavõllide puhul: kasutage sirgendamiseks ühtlast survet spetsiaalse kruvisirgendajaga. Tugev haamriga löömine on kogu protsessi vältel rangelt keelatud, et vältida peidetud pragude tekkimist suure kõvadusega võllile. Pärast sirgendamist testige mitu korda radiaalset väljavoolu indikaatorit, et tagada parameetrite vastavus seadme tööstandarditele.
Kui pumba võllil on ülemäärane paindumine, väändedeformatsioon või varjatud praod, tuleb see vanarauaks võtta ja otse välja vahetada, kuna sirgendamine ei taga pikaajalist tööstabiilsust.
Kui võtmeavad on vaid veidi karestatud ja kulunud ilma ilmse deformatsiooni või servade lõhenemiseta, viilige soone seinad peenviilidega, et eemaldada jämedad, väljaulatuvad osad ja oksüdeerunud lisandid. Kiilusooned saab tavaliselt kokku panna pärast tasaseks lõikamist.
Kui kiilusooned on tugevalt deformeerunud, mõranenud ja neil on liiga suur ülekandevahe, parandage keevitamise teel: blokeerige algne kahjustatud kiiluava keevitamise teel ja töötlege kiiluava uuesti pumba võlli skaala standardasendis.
Kriitiline tabu: suure võimsusega ja suure pöördemomendiga töötingimustes kasutatavate pumbavõllide parandamine võtmeavade uuesti töötlemisega on keelatud. Uued võllid tuleb välja vahetada, et vältida võtmeava murdumist ja jõuülekande rikkeid töö ajal, mis võivad vallandada seadmete rikkeid.
Kergelt katkiste, osaliselt kahjustatud või roostetanud ja kattega niidid: lõigake niidiprofiilid täpselt nõelviilidega ning eemaldage rooste ja mustused. Kontrollige mutri haardumist käsitsi pärast kärpimist; korduvkasutamine on lubatud, kui haardumine sujub ilma lõdvenemise või kinnikiilumiseta.
Tugevalt lõhenenud, suures osas katkiste keermete jaoks, mis ei saa normaalselt haarduda, on saadaval kaks standardset parandusskeemi:
Keerake pumba võlli ots veidi alla, suruge sobiv puks ja lõigake puksile standardkeermed.
Täitke kahjustatud keermeala elektri- või gaaskeevituskattega ja töödelge standardkeermed, keerates pärast jahutamist lõpuni ümber, et need sobiksid originaalse lukustusmutriga.
Remonditud pumba võlli ei tohi otse paigaldada. Järgmisi kontrolli- ja kasutuselevõtuprotseduure tuleb rakendada rangelt:
Mõned käitamis- ja hooldustöötajad sunnivad kulude vähendamiseks parandama mõranenud, tugevalt väändunud pumbavõlli või suure pöördemomendiga töötingimustes kasutatavaid võlli. Kuigi seadmed võivad lühikese aja jooksul normaalselt töötada, põhjustab see suure tõenäosusega suuri rikkeid, nagu võlli purunemine, magnetülekande rike ja keskmine leke. Magnetkomponentide lahtivõtmisel toimuv vägivaldne töö põhjustab pumba võlli ekstsentrilisust ja magnetrõnga kulumist. Otsene paigaldamine ilma täppiskontrollita pärast remonti põhjustab sekundaarseid rikkeid, sealhulgas seadme vibratsiooni, keskmise lekke ja ebapiisava voolukiiruse.
Kontrollige regulaarselt laagrite määrdeseisundit ja vahetage aeglustunud määrdeõli ja määre õigeaegselt välja, et kõrvaldada kuivhõõrdumisest tingitud tihvti kulumine. Rangelt standardiseerida seadmete tööd; keelata magnetpumpade kuivtöö, ülekoormustöö ja sagedased käivitus-seiskamised. Tahkeid osakesi ja lisandeid sisaldava kandja transportimisel paigaldage torujuhtmetele eelfilter, et takistada võlli lisandite erosiooni. Pumba võllide sirguse, keerme ja kiilusoonte kulumise tuvastamiseks, tõrgete ettenägemiseks ja ennetava hoolduse läbiviimiseks pumba võllide kasutusea pikendamiseks viige läbi regulaarne lahtivõtmise ülevaatus.
Teffiko magnetpumba võll on täppisvalmistatud kõrge süsinikusisaldusega kroomiga laagrite terasest. Enamikke kergeid ja mõõdukaid kahjustusi saab parandada väikeste kuludega. Järgige põhiprintsiipe "kahjustuste täpne hindamine, sihipärane remont, täpsuse kontrollimine pärast remonti ning standardne kokkupanek ja kasutuselevõtt". Spetsiaalsete remondi- ja standardiseeritud kasutuselevõtuprotseduuride valdamine erinevate rikete korral ei võimalda mitte ainult oluliselt vähendada kasutus- ja hoolduskulusid, vaid tagab ka seadmete pikaajalise lekkevaba, stabiilse ja tõhusa töö.
