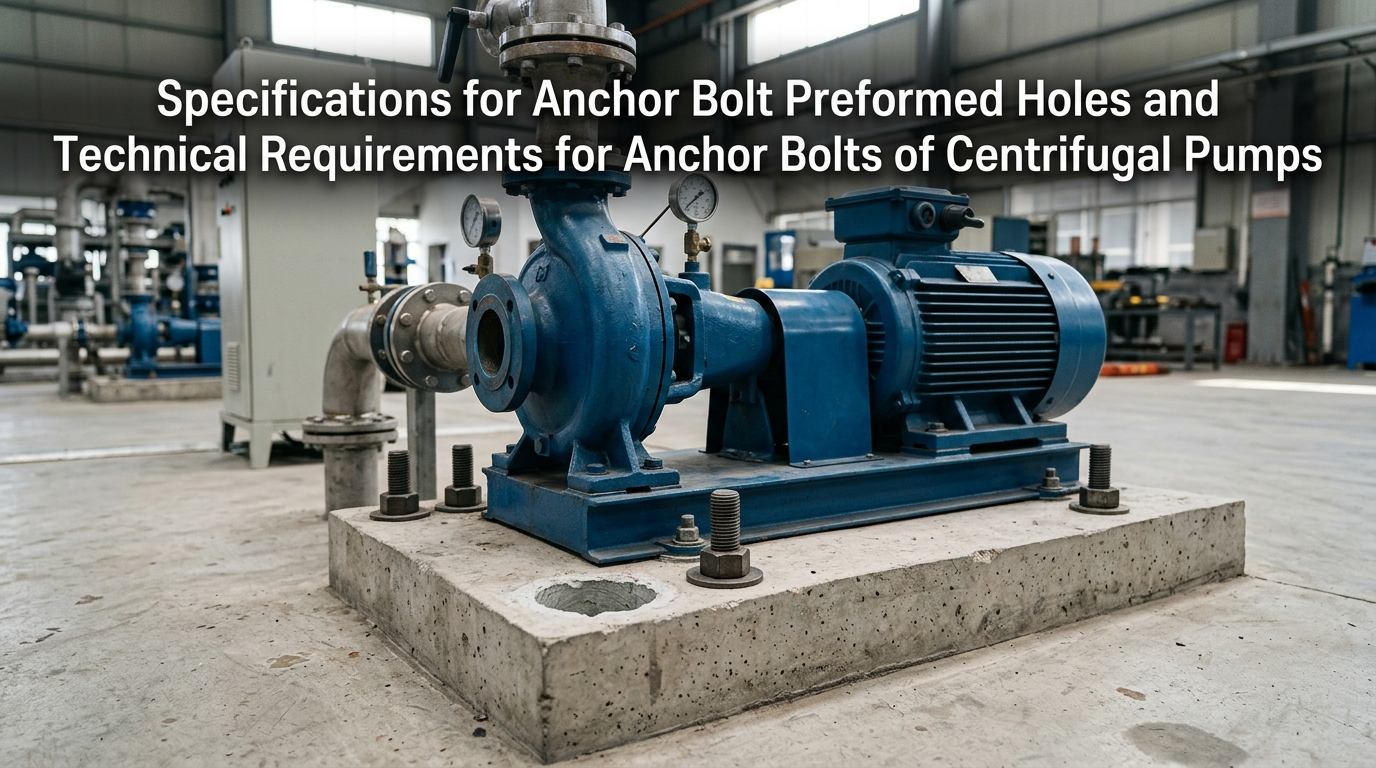

Tsentrifugaalpumbadon põhiseadmed, mida kasutatakse tööstus- ja munitsipaalvaldkondades ning tekitavad töö ajal tugevat vibratsiooni. Seadme vundament, eelvormitud ankruaugud ja ankrupoldid moodustavad peamisi varjatud töid, mis tagavad seadme stabiilsuse. Paljud kohapealsed vead, nagu pumba korpuse kõrvalekalle, resonants, laagrite ülekuumenemine ja poltide purunemine, on tavaliselt põhjustatud eelnevalt vormitud aukude ebastandardsest ehitusest või mittestandardsest poldi paigaldamisest. Selles dokumendis kirjeldatakse põhijuhiseid eelvormitud ankruaukude ehitamiseks ja tsentrifugaalpumpade ankrupoltide paigaldamiseks.
Tsentrifugaalpumpade eelvormitud ankruaugud on spetsiaalselt ette nähtud ankrupoltide sekundaarseks tsementeerimiseks. Eelvormitud aukude suurus, kuju, vertikaalsus ja puhtus määravad otseselt poltide ankurdustugevuse, seadmete nivelleerimistäpsuse ja vundamendi üldise stabiilsuse. Pumba vundamendi ehitamise põhiprotseduurina tuleb tööd teostada rangelt kooskõlas tööstusstandarditega.
Eelvormitud aukude mõõtmed peavad leidma tasakaalu piisava vuukimise kompaktsuse ja betoonvundamentide konstruktsioonitugevuse vahel. Alamõõdulised augud põhjustavad mittetäieliku vuukimise, samas kui liiga suured augud nõrgendavad vundamendi kandevõimet. Üldised standardiseeritud ehitusparameetrid on määratletud järgmiselt:

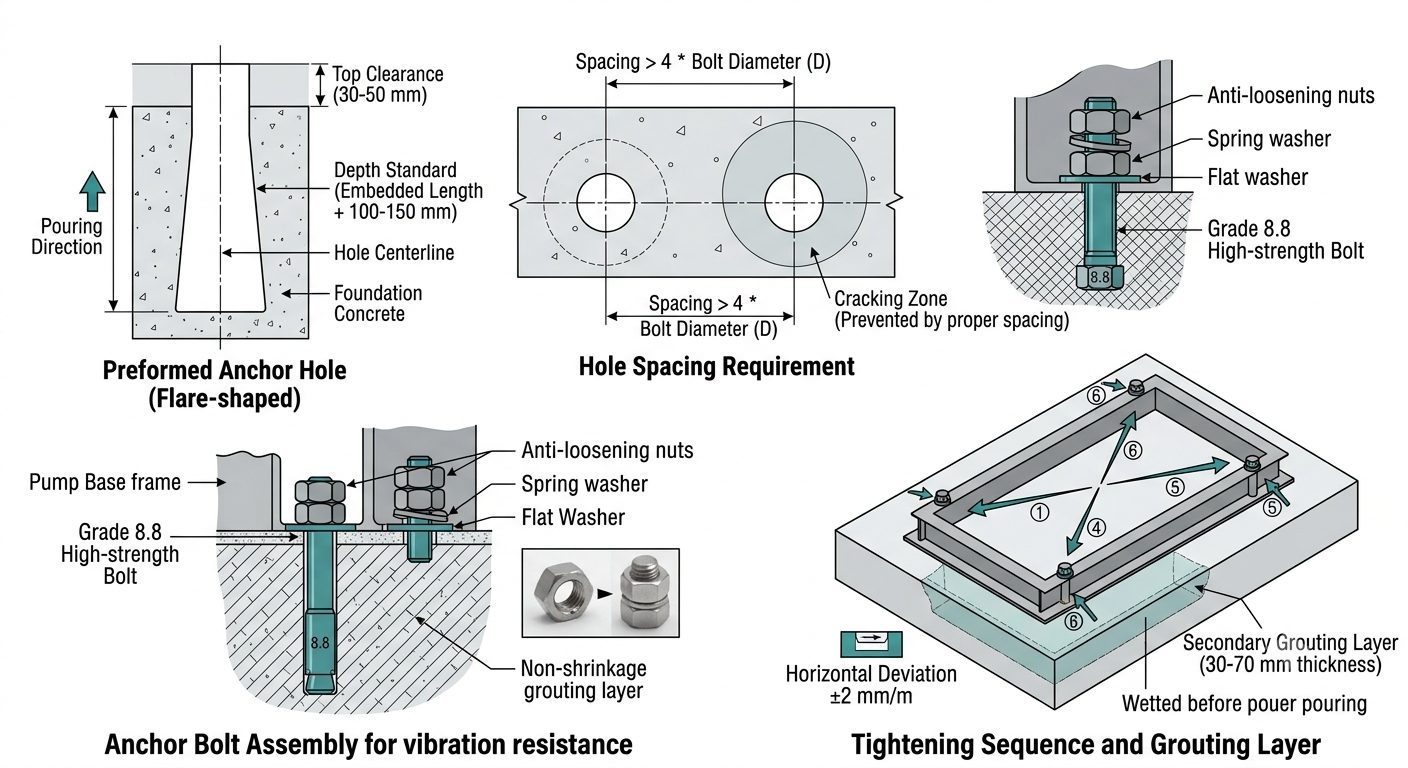

Poldi ja augu seina vaheline kaugus:Iga poldi ja eelvormitud ava seina vahele tuleb jätta ühepoolne 30–50 mm vaba ruumi, et jätta piisavalt ruumi kokkutõmbumatule vuugimaterjalile, et tagada poltide täielik mähkimine ja ankurdamine.
Eelvormitud aukude sügavuse standard:Iga eelvormitud augu kogusügavus peab olema 100–150 mm suurem ankrupoldi tegelikust sisseehitatud pikkusest, mis hoiab põhjalikult ära augu põhja õõnestumise ja mittetäieliku vuukimise ning tagab põhja ankurdustugevuse.
Aukude vahekaugus:Kahe külgneva eelvormitud ankruaugu vaheline kaugus keskpunktist ei tohi olla väiksem kui 4 korda suurem kui ankrupoldi läbimõõt, mis väldib tõhusalt pärast betooni valamist ja vuukimist vundamendi pragunemist ja osalist lõhenemist.
Optimaalne augu kuju:Ehituses eelistatakse kitsa ülaosa ja laia põhjaga laienevat auku. Võrreldes sirgete aukudega, parandab see konstruktsioon oluliselt poltide väljatõmbamiskindlust ning hoiab ära poltide lõdvenemise ja nihkumise seadme pikaajalise vibratsiooni tõttu.
Enne vundamendi betooni valamist tuleb vormimiseks kinnitada kõrgtugevad PVC raketise torud, eritellimusel valmistatud terasvormid või puitvormid, et tagada aukude täpne asukoht ja korrapärane avakuju. Demonteerimine tuleb läbi viia kohe pärast betooni esialgset kinnitumist, et vältida aukude seinte kahjustusi ja lõhenemist, mis on põhjustatud lammutustöödest pärast täielikku tahkumist.
Enne vuukimist tuleb kogu praht, piim, tolm ja aukudesse kogunenud vesi põhjalikult puhastada. Kõrgsurveõhku on soovitatav kasutada põhjalikuks puhastamiseks, et tagada vuukimismaterjali ja algse betoonaluse vaheline kindel side ilma vahekihtide või õõnsusteta.
Aukude asukoha kõrvalekaldeid tuleb rangelt kontrollida. Nihkete avade, alamõõduliste avade või deformeerunud avakujude korral tuleb korrigeerimiseks kasutada käsitsi meiseldamist ja hõõritamist. Ankrupoltide lõikamine või lühendamine on rangelt keelatud, kuna see halvendab poltide tugevust ja põhjustab ebapiisava ankurduspikkuse.
Eelvormitud aukude vertikaalsus peab olema tagatud aukude seinte kaldehälbega kuni 1,5°. Poltide kaldus paigaldamine põhjustab pinge ebaühtlast jaotumist, mis põhjustab pinge kontsentratsiooni töötamise ajal ja lisaks poltide keerme purunemist, keerme libisemist ja alusraami pragunemist.
Tsentrifugaalpumpade alusraami ja betoonvundamentide põhikandekomponentidena täidavad ankrupoldid seadmete fikseerimise, nivelleerimise, vibratsiooni vähendamise ja nihkekindluse funktsioone. Selged tööstuslikud standardid kehtivad materjali valiku, tugevusastme, sisseehitatud pikkuse, paigaldusprotsessi, vuukimise ja kõvenemise, ankrupoltide lõdvenemis- ja korrosioonivastase suhtes. Asendajatena ei tohi kunagi kasutada tavalisi polte.
Materjalid tuleb valida erinevalt vastavalt töötingimustele, transporditavale ainele ja tsentrifugaalpumpade tonnaažile, et välistada valest valikust tulenevad võimalikud ohutusriskid:
Tavalised puhta vee tsentrifugaalpumbad (tsiviilkasutus ja tavaline tööstuslik veevarustus):Kasutada tuleb Q235 süsinikterasest ankrupolte, mille tugevusaste on vähemalt klass 4.8. Need tagavad stabiilse jõudluse kõrge kuluvõimega ning vastavad tavapärase vibratsiooni vähendamise ja fikseerimise nõuetele.
Tsentrifugaalpumbad kanalisatsiooni, keemiliste ja söövitavate ainete jaoks:Hapet, leelist, lisandeid ja söövitavaid komponente sisaldava kandja puhul tuleb kasutada roostevabast terasest 304 või 316 ankrupolte, et tõhusalt ära hoida rooste ja korrosiooni ning vältida poltide rikkeid, nagu rooste purunemine ja mahakukkumine.
Suuremahulised kõrgsurve- ja suure vooluhulgaga raskeveokite tsentrifugaalpumbad:Suure koormuse ja kõrge vibratsioonisagedusega seadmete jaoks on vaja 8.8 või kõrgema klassi ülitugevaid ankrupolte. Neil on suurepärane tõmbe-, väsimus- ja deformatsioonikindlus ning need on kasutatavad pikaajaliseks suure koormusega pidevaks tööks.
Nõuded sobivatele tarvikutele:Iga ankrupoltide komplekt peab olema standardtarvikuna varustatud lameseibide, vedruseibide ja topeltmutritega. Täielik tarvikute kombinatsioon tagab kahekordse lõdvenemisvastase jõudluse, et kohaneda veepumpade pideva vibratsiooniga.
Sisseehitatud pikkus määrab otseselt poltide väljatõmmatava kandevõime ja on võtmeindeks poltide väljatõmbamise ja lõdvenemise vältimiseks. Erinevate pumbatüüpide standardsed sisseehitatud pikkuse suhted on määratletud järgmiselt:
Kerged vertikaalsed tsentrifugaalpumbad: sisseehitatud pikkus peab olema vähemalt 15 korda suurem kui poldi läbimõõt, et rahuldada väikesemahuliste seadmete kerge kinnituse nõudeid.
Tavalised horisontaalsed tööstuslikud tsentrifugaalpumbad: sisseehitatud pikkus peab olema 20–25 korda suurem poldi läbimõõdust, et kohanduda tavapärase tööstusliku töö koormusega.
Tugevad suure vooluhulga ja kõrgsurve tsentrifugaalpumbad: sisseehitatud pikkus peab olema vähemalt 30 korda suurem kui poldi läbimõõt, et suurendada ankurdamise kandevõimet ja taluda tugevat vibratsiooni.
Ebapiisav sisseehitatud pikkus põhjustab ebapiisava tõmbekandevõime ning poldid võivad pikaajalise vibratsiooni korral lahti tulla ja välja tõmmata. Liiga pikk sisseehitatud pikkus võib häirida vundamendi terasvardaid, põhjustades ehitusjäätmeid ja kahjustades vundamendi konstruktsiooni terviklikkust.
Pärast positsioneerimist tuleb ankrupolte hoida vertikaalselt ja kinnitada ajutiselt spetsiaalsete klambritega, et vältida kaldeid ja nihkeid ning tagada pinge ühtlane jaotumine järgneval kasutamisel. Samal ajal tuleb ankrupoltide paigaldusmõõtmeid rangelt kontrollida tsentrifugaalpumpade ja horisontaalsete pumbaüksuste omadega, et tagada täielik sobivus avade positsioonide, poltide vahekauguse ja seadme alusraami kinnitusavade vahel. Vundamendi pinna horisontaalne kõrvalekalle peab olema ±2 mm/m, et tagada seadme nivelleerimise täpne võrdlus.
Vuukimiseks tuleb ühtlaselt kasutusele võtta spetsiaalne kokkutõmbumatu tsemendimaterjal. Mitmeastmeliste tsentrifugaalpumpade puhul eelistatakse kõrge tugevusega peent täitebetooni. Tavaline tsemendimört on rangelt keelatud. Tavaline mört kipub pärast tahkumist kokku tõmbuma ja pragunema, moodustades lünki ja õõnsaid kohti, mis ei suuda tagada üldist pingetaluvust poltide ja vundamendi vahel. Mitmeastmeliste pumpade tsementeerimiseks kasutatava betooni tugevusaste peab olema ühe klassi võrra kõrgem kui algse vundamendi betooni oma, et parandada ankurdustugevust suure koormuse korral.
Betooni ja vuugimaterjali tihendamisel eelvormitud aukudes peab töö olema õrn ja ühtlane. Ankrupoltide kallutamine ning pumba korpuste ja pumbaagregaatide nihutamine on rangelt keelatud, et vältida varasemate positsioneerimis- ja nivelleerimistööde kehtetuks muutumist ning välistada varjatud oht, et poldid võivad ekstsentrilise pinge tekitada.
Ehitus peab järgima rangelt tugevuse järgimise põhimõtet. Pumba korpuste ja pumbaagregaatide nivelleerimine, joondamine ja fikseerimine võib toimuda alles pärast seda, kui vundamendi betooni tugevus ületab 75% projekteeritud tugevusest. Täpse positsioneerimise korral teostatakse sekundaarne tsementeerimine. Teisese vuugikihi kõrgus peab olema ühtlase paksuse ja tasase üldpinnaga 30–70 mm piires.
Enne sekundaarset vuukimist tuleb vundamendi kontaktpind põhjalikult töödelda: loputada pinnatolm ja praht puhta veega maha ning teha aluspind täielikult märjaks, et tagada uue ja vana betooni ning vahekihtideta vuugikihi tihe sidumine. Konstruktsiooni ümbritsevat temperatuuri tuleb rangelt kontrollida. Kui ümbritseva õhu temperatuur on alla 0 ℃, tuleb rakendada spetsiaalseid külmumisvastaseid meetmeid, et vältida külmakahjustusi ja vuugikihi tugevuse vähenemist.
Vuukimismaterjal tihendatakse kihilise vibratsiooniga siseõhu väljalaskmiseks. Kõvenemine tuleb läbi viia kohe pärast tsementeerimist. Kui ümbritseva õhu temperatuur on alla 5 ℃, tuleb kogu kõvenemisprotsessi vältel kasutada soojusisolatsiooni ja külmumisvastast kaitset, et vältida pragunemist, lihvimist ja madala temperatuuriga külmakahjustuste põhjustatud tugevust. Tavalistes töötingimustes tuleb tsementeeritud konstruktsiooni kõveneda vähemalt 72 tundi enne seadmete lõplikku pingutamist.
Järgida tuleb põhimõtet "enne tasandamine, hiljem pingutamine". Pumba alusraami horisontaalne kõrvalekalle peab olema 0,05 mm/m piires. Mutrid pingutatakse sümmeetriliselt diagonaalselt mitme käiguga. Keelatud on ühekordne täispingutamine ja ühepoolne sundpingutamine, mis võib põhjustada pumba alusraami deformatsiooni, seadmete nivelleerimistäpsuse hälbeid ja poltide ülekoormuskahjustusi.
Välispumbamajad, niisked töökojad ja veetöötluse töötingimused: Pärast poldi paigaldamise vastuvõtmist tuleb poltidele ühtlaselt kanda roostevastast värvi. Niiskuse isoleerimiseks ja korrosiooni aeglustamiseks saab põhiosade ümber mähkida veekindla ja korrosioonivastase teibi.
Kõrgsagedusliku vibratsiooni ja pideva tööga töötingimused: tuleb kasutusele võtta topeltmutrid ja vedruseibid kombineeritud kahekordne lahtitulekuvastane struktuur. Raskete töötingimuste korral võib kasutada spetsiaalset keermelukustavat liimi, mis takistab täielikult vibratsioonist tingitud mutrite lõdvenemist.
Regulaarne ülevaatusmehhanism: Pingutamise ülevaatus tuleb läbi viia iga 3 kuu järel tavapärastes kuivades töötingimustes. Kõrge temperatuuri, kõrge õhuniiskuse, tugeva korrosiooni ja tugeva vibratsiooniga töötingimuste puhul tuleb igakuine spetsiaalne kontroll läbi viia, et õigeaegselt kõrvaldada varjatud lõdvenemis- ja korrosiooniohud.
Tsentrifugaalpumba ankurdussüsteemide väikesed ebastandardsed konstruktsioonid muutuvad hilisemas etapis seadmete riketeks. Sagedased kohapealsed vead ja vastavad ohud on loetletud järgmiselt:
Alamõõdulised eelvormitud augud ja ebapiisav kliirens:Vuukimismaterjal ei saa polte täielikult mähkida, mille tulemuseks on ankurdamiseks ebapiisav pinget kandev ala. Seadmed värisevad, nihkuvad ja kalduvad töö ajal kõrvale.
Ankrupoltide ebastandardne sügavus:Ebapiisav tõmbekandevõime põhjustab poltide lõdvenemist ja tõusmist pikaajalise vibratsiooni korral, kompenseerib pumba korpuse koaksiaalsust ning suurendab laagrite ja tiivikute kulumist.
Lihtsustatud tarvikukonfiguratsioon ainult ühe mutriga ja ilma vedruseibita:Selline konfiguratsioon ei talu pidevat vibratsiooni ja mutrid on altid automaatsele lõdvenemisele, mis on seadme resonantsi ja seadmete ebastabiilsuse peamine põhjus.
Tavalise mördiga vuukimine ja ebapiisav kõvenemisaeg:Mört kahaneb, praguneb ja tekitab sisemisi õõnsaid alasid, mis kahjustab vundamendi üldist terviklikkust. Tõenäoliselt nihkub seade pikaajalise töötamise ajal integraalselt.
Kaldpoltide paigaldamine ja ühepoolne pingutamine:Poltidele tekib ebaühtlane pinge ja tugev pinge kontsentratsioon, mis põhjustab pärast pikaajalist töötamist poldi purunemist ja pragunemist ning pumba alusraami kahjustamist.
Range vastuvõtt tuleb läbi viia pärast ankruehituse ja sekundaarse injekteerimise lõpetamist ning seadmeid saab kasutusele võtta alles pärast vastuvõtu läbimist. Vastuvõtmine hõlmab mitmeid aspekte, sealhulgas aluspinna täpsust, ehitustehnoloogiat, materjalistandardeid, ehitust madalal temperatuuril ja seadmete proovitööd.
Aktsepteerimine on jagatud kolme suurde kategooriasse: välimuse kontroll, komponentide kontroll ja proovitöö kontroll.
Aluspinna täpsuse aktsepteerimine:Seadme paigaldusaluse pinna horisontaalne kõrvalekalle peab olema ±2 mm/m. Eelvormitud aukude vuukimine peab olema tihe ja täis ilma õõnsuste, pragude ja lõhenemiseta. Aukude ümber olev betoon peab olema tasane, terve ning kahjustuste ja defektideta.
Poldi komponentide vastuvõtmine:Poltide vertikaalne kõrvalekalle ei tohi olla suurem kui 2 mm/m ilma kalde või nihketa. Kõik tarvikud peavad olema terviklikud ja terved ning poltide keermed peavad olema libisemis-, korrosiooni- ja deformatsioonivabad. Poltide spetsifikatsioon ja materjal peavad vastama projekteerimisnõuetele ja ühilduma pumba tüübiga.
Vuukimise tehnoloogia ja materjalide vastuvõtmine:Mitmeastmeliste tsentrifugaalpumpade tsementeerimiseks tuleb kasutada ühe klassi võrra suurema tugevusega peent täitebetooni ning tavaliste pumbatüüpide jaoks tuleb kasutada spetsiaalset mittekahanevat tsemendimaterjali. Teisese vuugikihi paksus peab olema ühtlane vahemikus 30 mm kuni 70 mm. Aluspind tuleb enne ehitamist põhjalikult loputada ja niisutada ning madala temperatuuriga keskkondades tuleb täielikult rakendada külmumisvastaseid ja soojusisolatsioonimeetmeid.
Proovioperatsiooni aktsepteerimine:Pärast seda, kui seade töötab pidevalt täiskoormusel üle 2 tunni, ei tohi tekkida ankurmutrite lõdvenemist, alusraami nihkumist, ebatavalist resonantsi või ebatavalist vibratsiooni ja seadme müra ning kõik seadme tööparameetrid peavad jääma stabiilseks.
Dokumendi vastuvõtmine:Täielikud andmed, sealhulgas poltide spetsifikatsioonid, materjalide sertifikaadid, vuugimaterjalide tugevusklassid, ehitustemperatuur, kõvenemisandmed ja pingutamisprotsessi andmed, tuleb säilitada hilisemate hoolduste, kontrollide ja renoveerimise jaoks.
Eelvormitud ankruaukude ehitamine ja tsentrifugaalpumpade ankrupoltide paigaldamine on kriitilised varjatud tööd, mis määravad pumbaagregaatide stabiilsuse. Ehitusvigade vältimiseks tuleb kogu ehitusprotsess, sealhulgas mõõtmete kontroll, vuukimine ja pingutamine, läbi viia rangelt vastavuses asjakohaste standarditega.
