Tsentrifugaalpumba vundamendi paigaldamise parimad tavad: kuus olulist juhist vundamendi poltide ja vuukimise kohta

Tööstusvedelike sektorisTeffikoinsenerid rõhutavad põhiprintsiipi: "Pumba stabiilsuse määravad võrdselt selle disain ja alus." Vundamendi poltide paigaldamise täpsus määrab otseselt tsentrifugaalpumba loomuliku sageduse ja vibratsioonitaseme töö ajal.

Allpool on kuus kriitilist tehnilist nõuet vundamendi poltide aukudele ja tsementeerimisprotseduuridele, mille Teffiko tehniline meeskond on ehituse viitamiseks kokku võtnud.

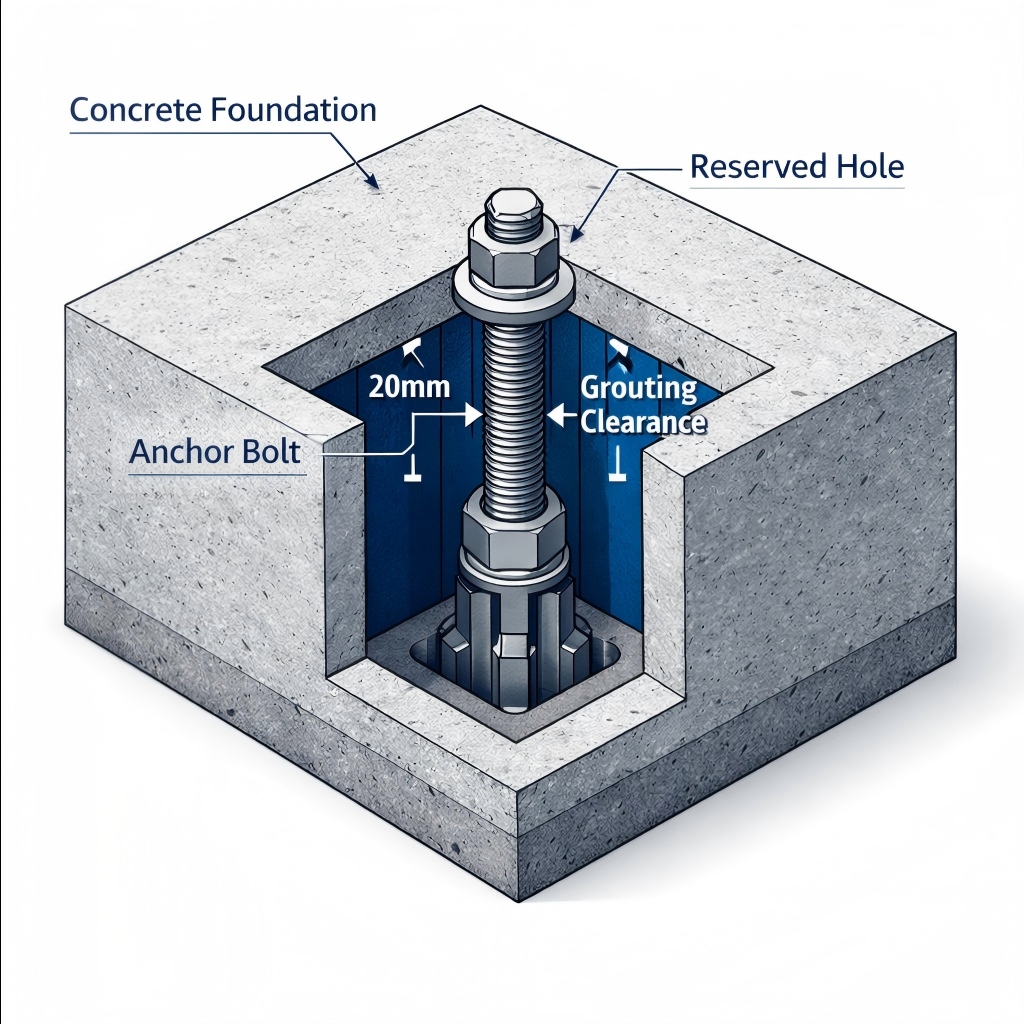

1. Täpne positsioneerimine: mõõtmete täpsus ja tase

Täpsus on stabiilsuse alus. Enne tsementeerimist on pumba tootja tehniliste kirjelduste järgimine kohustuslik.

• Mõõtmete ühtsus: Vundamendi poltide vahekaugus ja läbimõõt peavad rangelt vastama pumba aluse või seadme mõõtmetele. Isegi väikesed kõrvalekalded võivad põhjustada sundmontaaži, tekitades pumba võllile esialgse pinge.
• Tasapinna nõue: Vundamendi pinna tasasuse hälve peab olema kontrollitud 0,5 mm täpsusega meetri kohta (või seadme tootja poolt ette nähtud).
• Tehniline ülevaade: selle tolerantsi ületamine põhjustab kinnitamisel pumba korpuse väändedeformatsiooni. See kahjustab mehaanilise tihendi pinna sobivust, põhjustades lekkeid ja liigset vibratsiooni, mis on seletamatu tihendi rikete peamine põhjus.

2. Konsolideerimistehnika: kallutamise ja nihkumise vältimine

Betooni nõuetekohane tugevdamine vundamendi poltide ümber on konstruktsiooni terviklikkuse jaoks kriitiline.

• Kallutamise vältimine: Vibraatorid ei tohi kunagi vundamendi poltidega otseselt kokku puutuda ega neile külgsuunalist survet avaldada. Otsene kokkupuude võib põhjustada poltide kaldumist. Kallutatud polt põhjustab koormuse mittevertikaalse jaotuse, luues nihkepinge kontsentratsioonipunktid mutri liideses.
• Likvideerida nihkumine: Ehitamise ajal tuleb rakendada kindlaid kinnitusmeetmeid tagamaks, et kõik sisseehitatud osad (poldid ja hülsid) jäävad valamise ajal paigale ilma nihketa.

3. Ajastuskontroll: 75% tugevuslävi ja sekundaarne tsementeerimine

Ajastus on kiirustavate ehitusgraafikute puhul sageli kõige tähelepanuta jäetud tegur.

• Tugevuse lävi: esmane vundamendi betoon peab saavutama vähemalt 75% oma kavandatud survetugevusest, enne kui pumbaseade on tasandatud, joondatud ja fikseeritud. Enneaegne laadimine ohustab vundamendi ebaühtlast vajumist.
• Protsessi järjekord: sekundaarne tsementeerimine võib toimuda alles pärast seda, kui seade on täpselt joondatud ja püsivalt fikseeritud.
• Optimaalne paksus: sekundaarse vuugikihi paksus peab jääma rangelt vahemikku 30–70 mm.
• Tehniline analüüs: üle 30 mm õhematel kihtidel puudub koormuse tõhusaks ülekandmiseks piisav mass ja need võivad praguneda. Üle 70 mm paksemad kihid tekitavad liigset kokkutõmbumist, mis põhjustab sisemisi pragusid. 30–70 mm vahemik on koormuse ülekandmise kontrollitud "turvatsoon".

4. Liidese ettevalmistamine: puhtus ja niiskuse kontroll

Olemasoleva ja uue betooni vaheline side on kriitiline nõrk koht, mis nõuab kahekordset kaitset.

• Puhastusstandard: Sekundaarseks tsementeerimiseks mõeldud pind tuleb põhjalikult pesta, et eemaldada kogu õli, tolm, piim ja lahtised osakesed.
• Niiskusseisund: Aluspind peab enne vuukimist olema küllastunud pinnakuiv (SSD) – täielikult niisutatud, kuid ilma seisva veeta. See takistab vana betooni niiskust imamast uuest süstmördist, mis kahjustaks sideme tugevust.
• Ettevaatusabinõud madalal temperatuuril: kui ümbritseva õhu temperatuur langeb alla 0 °C, tuleb rakendada viivitamatuid külmumisvastaseid meetmeid, et vältida liidese külmumist, mis kahjustab liimimisvõimet.

5. Materjali valik: ülitugev peentäitebetoon

Täppisseadmete, nagu mitmeastmelised tsentrifugaalpumbad, puhul on materjali spetsifikatsioon ülimalt oluline.

• Täitematerjali spetsifikatsioon: Eelistatakse peent killustikku, et vuugisegu täidaks kitsad poldiaugud ja põhjavahed täielikult ilma tühimiketa.
• Tugevuse hierarhia: vuugimaterjali survetugevusaste peab olema ühe klassi võrra kõrgem kui esmase vundamendi betooni oma.
• Tehniline põhimõte: mõiste "tugev kest, nõrk tuum" on siin kehtetu. Paigalduskiht peab olema alusest tugevam, et tõhusalt hajutada pumba töö käigus tekkivaid dünaamilisi koormusi, vältides vundamendi enda pingekahjustusi.

6. Kõvenemiskeskkond: termiline kaitse alla 5°C

Kõvenemine on pikaajalise vastupidavuse viimane ja kõige otsustavam samm.

• Kriitilise temperatuuri lävi: kui ümbritseva õhu temperatuur langeb alla 5 °C, aeglustub tsemendi hüdratatsioonireaktsioon oluliselt, mis kahjustab tugevuse arengut.
• Kohustuslikud meetmed: sekundaarse vuugikihi kõvenemise ajal tuleb rakendada rangeid soojusisolatsiooni või küttemeetmeid.
• Ohuhoiatus: Ebaõige kõvenemine madalatel temperatuuridel võib põhjustada selle, et süstmördi kiht ei saavuta kavandatud tugevust, tekitades pumba töö ajal varjatud konstruktsiooni tõrkeohu.

Järeldus

Kõnekäänd "Üksikasjad määravad edu või ebaõnnestumise" on eriti asjakohanetsentrifugaalpumppaigaldus. Alates reserveeritud aukude mõõtmete täpsusest kuni sekundaarse injekteerimise rangete protokollideni ja millimeetritaseme poltide täpsuseni on iga samm omavahel seotud.Teffikojärgib neid rangeid standardeid, et kontrollida kõiki detaile, tagades pumbaseadmete stabiilse ja usaldusväärse töö professionaalse teostuse ja kvaliteedi tagamise kaudu.
