Mida teha, kui horisontaalse mitmeastmelise tsentrifugaalpumba voolukiirus on ebapiisav?

Tööstuslikes ja kõrghoonete veevarustussüsteemidesTeffiko horisontaalsed mitmeastmelised tsentrifugaalpumbadon põhiline toiteallikas. Kuid paljud insenerid leiavad, et pumba voolukiirus järk-järgult "langeb" pärast teatud tööperioodi ega saavuta kalibreeritud parameetreid.

Ühendades vedeliku masinate teoreetilisi uuringuid ning eesliini töö- ja hoolduskogemusi, lahendab see artikkel põhjalikult ebapiisava voolukiiruse probleemi kolmest mõõtmest: tihedus, süsteemi takistus ja toiteallika jõudlus.

1. Vale disain ja valik

Põhjuste analüüs:

• Pumba valiku ja tegelike töötingimuste mittevastavus: pumba nimivoolukiirus ja tõstekõrgus ei vasta täpselt tegelikele süsteeminõuetele, näiteks valitud pumbal on liiga väike voolukiirus või ebapiisav tõstekõrgus süsteemi takistuse ületamiseks. Tavaliselt tuleneb see kõrvalekalletest süsteemi takistuse arvutamisel esialgses projekteerimisetapis või pumba valiku õigeaegse reguleerimise ebaõnnestumisest, kui tegelikud töötingimused muutuvad.
• Torujuhtmesüsteemi konstruktsiooni vead: Sellised tegurid nagu liiga pikk imitoru, väike toru läbimõõt, liigsed põlved ja kõrge klapitakistus suurendavad oluliselt süsteemi takistust, põhjustades pumba tegeliku tööpunkti kõrvalekaldumise kõrge efektiivsusega tsoonist ja seega voolukiiruse languseni.

Diagnoos ja lahendused:

• Kontrollige konstruktsiooniparameetreid ja jõudluskõveraid: arvutage täpselt uuesti süsteemi kõrguse ja voolukiiruse nõuded ning võrrelge neid hoolikalt pumba jõudluskõveraga, et tagada pumba stabiilne töö kõrge efektiivsusega tsoonis. Vajadusel kaaluge resoluutselt pumba väljavahetamist praegustele töötingimustele sobivama vastu.
• Torujuhtmesüsteemi paigutuse optimeerimine: viige läbi imemis- ja tühjendustorustike põhjalik kontroll ja optimeerimine, minimeerige tarbetud põlved ja ventiilid ning veenduge, et toru läbimõõt vastab vedeliku transpordi optimaalsetele nõuetele, vähendades seeläbi torujuhtme takistust.

2. Paigaldus- ja kasutuselevõtuprobleemid: kohapealse tõrkeotsingu põhipunktid

Põhjuste analüüs:

• Õhuleke imitorustikus ja klapialuses: see on ebapiisava voolukiiruse tavaline ja peamine põhjus. Imitorustiku või klapialuse halb tihendus põhjustab pideva õhu sisenemise pumba kambrisse, käivitab kavitatsiooni ning nõrgestab tõsiselt pumba veeimavusvõimet ja voolukiirust. Õhulekke vältimiseks on hädavajalik kontrollida imitoru ja klapi alust.
• Jalgventiili või imifiltri ummistumine: Jalgventiil ei avane täielikult või imifilter on tugevalt ummistunud prahiga (nt sete, kiud jne), mis põhjustab imemistakistuse järsu suurenemise ja takistab pumbal piisavalt vedelikku imeda.
• Mootori vale pöörlemissuund: Mootori vale juhtmestik võib põhjustada pumba tiiviku pöörlemise vastupidises suunas. Sel juhul, kuigi pump töötab, ei suuda see peaaegu efektiivset voolukiirust tekitada või on voolukiirus äärmiselt väike.
• Kehv joondus pumba ja mootori vahel: Ühenduse halb joondamise täpsus põhjustab pumbaseadme ebatavalist vibratsiooni, kiirendab laagrite ja tihendite kulumist ning mõjutab seega pumba töötõhusust ja voolu stabiilsust.

Diagnoos ja lahendused:

• Imitorustiku tiheduse range ülevaatus: Tehke imitorustiku ja kõigi ühenduspunktide põhjalik õhutiheduse test ning parandage õigeaegselt kõik õhulekkekohad. Veenduge, et kõik ühendused on usaldusväärselt kinnitatud, eriti ühendus imitoru ja klapialuse vahel.
• Puhastage jalgventiili ja filtrit regulaarselt: looge jalgventiili ja imifiltri regulaarseks kontrolliks ja puhastamiseks süsteem, et tagada nende alati takistusteta olemine ja vältida prahi kogunemist.
• Kontrollige mootori õiget pöörlemissuunda: Mootorit liigutades jälgige hoolikalt, kas pumba pöörlemissuund on kooskõlas pumba korpusel selgelt märgitud noolega näidatud suunaga. Kui leitakse ebakõla, reguleerige kohe mootori juhtmestikku.
• Täpne joondamise kalibreerimine: kasutage pumba ja mootori täpseks joondamiseks professionaalseid joondustööriistu (nt laserjoondusinstrumente), vähendades oluliselt vibratsiooni ja komponentide kulumist.

3. Vale töö ja pöörlemiskiiruse optimeerimine

Põhjuste analüüs:

• Pumba ebapiisav täitmine: kui pumbakambris ja imitorustikus olev õhk ei ole enne käivitamist täielikult välja ammendatud, ei ima pump normaalselt vett või on voolukiirus tõsiselt ebapiisav.
• Ebapiisav pöörlemiskiirus, mis on põhjustatud madalast süsteemipingest: Ebastabiilne või pidevalt madal toitepinge põhjustab otseselt mootori pöörlemiskiiruse languse, vähendades seeläbi oluliselt pumba jõudlust (sh voolukiirust ja tõstekõrgust). Ebapiisav pöörlemiskiirus on horisontaalsete mitmeastmeliste tsentrifugaalpumpade ebapiisava vooluhulga oluline põhjus.
• Väljalaskeklapi ebapiisav avanemine: Kui väljalaskeklapp ei ole pärast pumba käivitamist täielikult avatud, piiratakse voolu väljundit kunstlikult.
• Kavitatsioon: Rasked imemistingimused (nt liiga kõrge imemiskõrgus, kõrge imemistorustiku takistus, liiga kõrge vedeliku temperatuur) põhjustavad rõhu pumba sisselaskeava juures vedeliku aurustumise rõhust madalamale, tekitades suure hulga mulle ja käivitades kavitatsiooni. Kavitatsioon põhjustab voolukiiruse järsu languse, millega kaasneb ebatavaline müra ja tugev vibratsioon.

Diagnoos ja lahendused:

• Tehke põhjalikud õhu väljatõmbe- ja pumba täitmistoimingud: Enne iga käivitamist veenduge, et pumba kamber ja imitorustik on vedelikuga täielikult täidetud ja kogu jääkõhk on põhjalikult välja lastud.
• Kontrollige ja stabiliseerige toitepinge: Kontrollige regulaarselt toitepinget, et veenduda, et see on stabiilne ja vastab mootori nimipinge nõuetele. Vajadusel kaaluge mitmeastmelise pumba pöörlemiskiiruse tõhusaks suurendamiseks pingestabilisaatori paigaldamist.
• Kontrollige väljalaskeklapi avanemist: Veenduge, et väljalaskeklapp on täielikult avatud, ja reguleerige see optimaalsele tööavale vastavalt protsessi tegelikele nõuetele.
• Parandage imemistingimusi ja vee sisenemise sügavust: horisontaalse mitmeastmelise tsentrifugaalpumba vee sisenemise sügavuse suurendamine võib tõhusalt suurendada pumba imemisrõhku, lahendades seega ebapiisava veerõhu põhjustatud vooluprobleemi. Samal ajal tuleks imemiskõrgust võimalikult palju vähendada, imitorustiku takistust vähendada ja vältida ülekuumenenud vedeliku transportimist. Vajadusel kaaluge rõhutõstepumba paigaldamist või imitorustiku konstruktsiooni optimeerimist.

4. Vale hooldus ja komponentide kulumine: kuluvate osade õigeaegne väljavahetamine

Põhjuste analüüs:

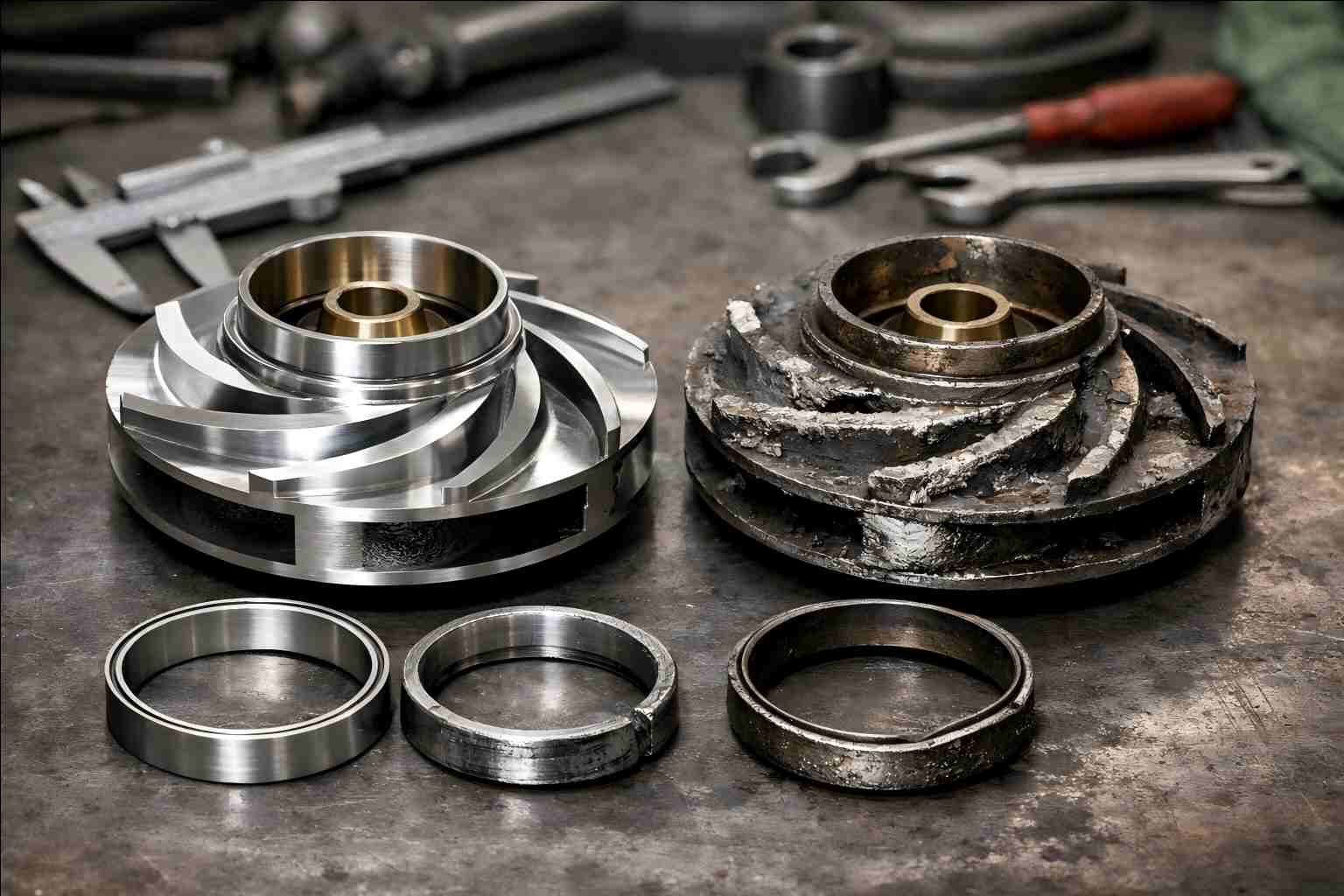

• Tööratta kulumine või kahjustused: Pikaajalisel kasutamisel võib tiivik kahjustuda korrosiooni, kulumise või prahi tõttu kinnijäämise tõttu ning tiiviku voolukanal võib deformeeruda, mis mõjutab tõsiselt pumba töövõimet ja toob kaasa vooluhulga olulise languse.
• Tihendusrõnga kulumisest põhjustatud sisemine leke: vahe tihendusrõnga ja tiiviku vahel suureneb koos kasutusajaga, mis põhjustab vedeliku tagasivoolu suurenemist pumba sees, mahulise efektiivsuse järsu vähenemiseni ja seega efektiivse voolukiiruse vähenemiseni.
• Laagrite kulumine: laagrite kulumine suurendab hõõrdumist rootori ja staatori vahel, vähendab pumba mehaanilist efektiivsust ning võib isegi põhjustada vibratsiooni ja võllitihendi leket, mõjutades kaudselt voolukiirust.
• Tihendi või mehaaniliste tihendite lekkimine: Tihendite (nt tihendid või mehaanilised tihendid) kulumine või ebaõige paigaldamine põhjustab vedeliku leket, mis mitte ainult ei mõjuta pumba normaalset tööd, vaid võib põhjustada ka ebapiisava voolukiiruse.

Diagnoos ja lahendused:

• Kontrollige ja vahetage tiivik regulaarselt: looge süsteem tiiviku seisukorra regulaarseks kontrollimiseks, puhastage õigeaegselt praht ning parandage või vahetage välja kulunud ja kahjustatud tiivikud. Pikka aega kasutatud pumpade puhul tuleks kulunud tiivikud õigeaegselt välja vahetada.
• Vahetage tihendusrõngas õigeaegselt: Kontrollige korrapäraselt tihendusrõnga pilu ja asendage see kohe uuega, kui avastatakse liiga suur vahe, et tagada vahe, mis jääb kavandatud lubatud vahemikku ja säilitada pumba mahulist efektiivsust. Mõne tihendusrõnga töövõime langeb pärast pikaajalist kasutamist, seega peame need õigeaegselt välja vahetama.
• Kontrollige ja vahetage laagrid: Kontrollige regulaarselt laagrite määrimisseisundit ja kulumisastet ning vahetage kahjustatud laagrid õigeaegselt välja, et tagada pumba sujuv ja tõhus töö.
• Kontrollige ja vahetage tihendid: Kontrollige regulaarselt tihendi või mehaaniliste tihendite kulumist ja leket ning reguleerige või vahetage neid vastavalt vajadusele, et vedeliku leke ei mõjutaks pumba tööd.

Järeldus

Horisontaalse mitmeastmelise tsentrifugaalpumba ebapiisava vooluhulga probleemi lahendamine pole keeruline; Peaasi on algpõhjus täpselt kindlaks teha. Pidage meeles meie mnemoonikat: "Välistage õhulekkeid ja kontrollige suuventiili, puhastage praht ja eemaldage torujuhtmed, stabiliseerige pinge, et tagada pöörlemiskiirus, vahetage osad õigeaegselt välja, et vältida kulumist".

Suurendades vee sisenemissügavust, et tõsta veerõhku, tagades stabiilse pinge kõrge pöörlemiskiiruse säilitamiseks ning vahetades resoluutselt välja vananevad tihendusrõngad ja tiivikud, saate mitte ainult kiiresti taastada pumba nimivoolu, vaid ka pikendada seadmete kasutusiga ja vähendada tööenergiatarbimist.

Kui vajate horisontaalse mitmeastmelise pumba konkreetse mudeli tihendusrõnga vahetusõpetust, ebastabiilse pinge lahendusi või professionaalset valiku- ja arvutustuge, võtke meiega julgelt ühendust. Meie ühine eesmärk on panna iga veetilk tõhusalt voolamaTeffiko.
