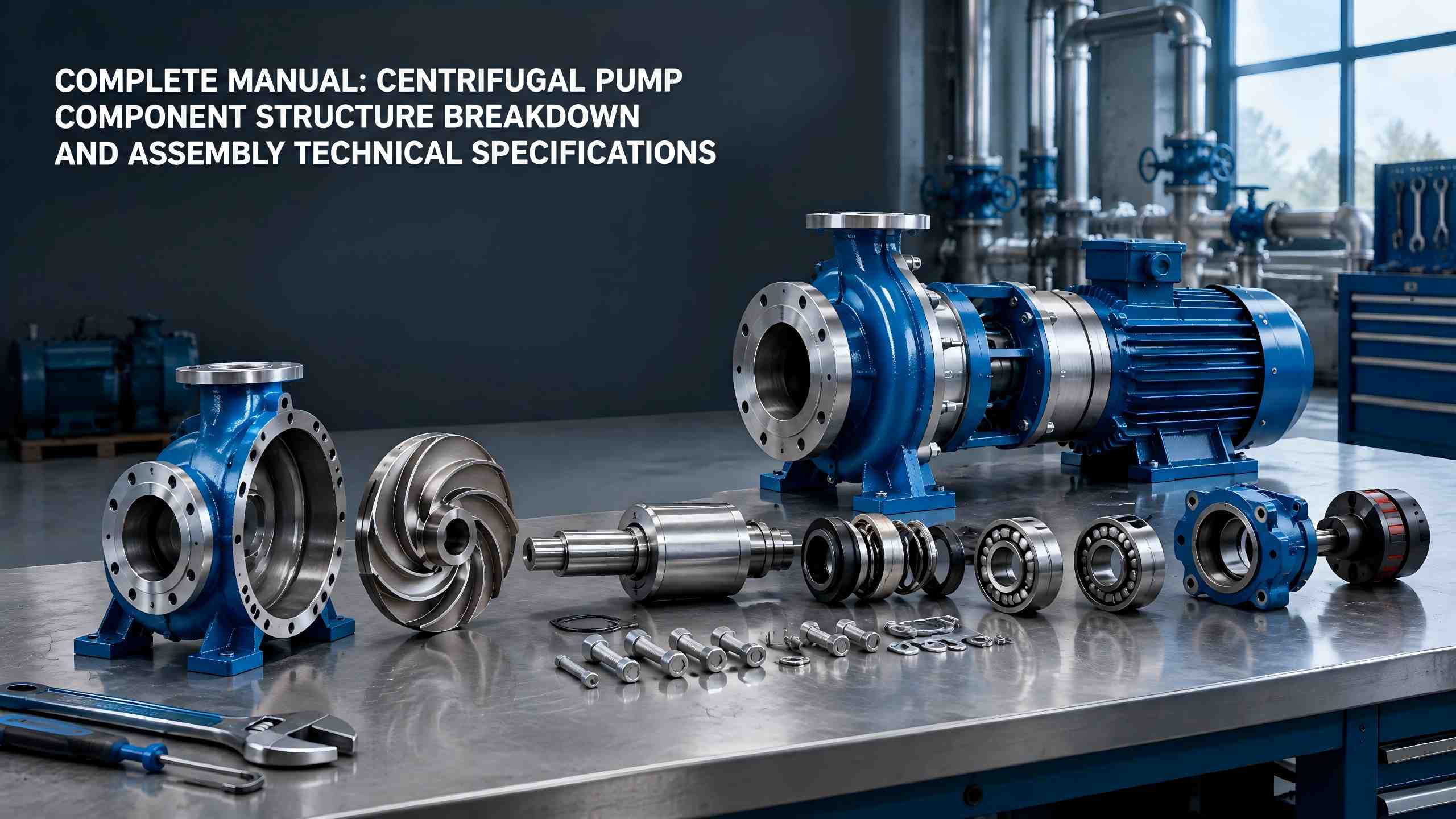

Tsentrifugaalpumba komponentide struktuuri jaotus ja koostu tehnilised kirjeldused

Tsentrifugaalpumbadkasutatakse laialdaselt tööstuslikus veevarustuses-drenaažis, HVAC-is, keemiliste vedelike transpordis, munitsipaalveevarustuses ja muudes valdkondades. See dokument selgitab põhjalikult põhikomponentide, tihendikaitsesõlmede ja lisatarvikute struktuuri ja funktsioone.Teffikotsentrifugaalpumbad. See pakub ka täielikke monteerimiseelseid ettevalmistusi, standardprotseduure ja tehnilisi nõudeid, et aidata kasutajatel vähendada seadmete rikete määra allikast.

I. Tsentrifugaalpumba tihendus- ja kaitsesõlmed

Tihendus- ja kaitsesõlmed määravad veepumpade tiheduse, tööstabiilsuse ja tööea. Need hõlmavad peamiselt tihenduselemente, laagreid, laagrikorpusi ja muid osi ning on kriitilised komponendid veelekke, ebatavalise müra, vibratsiooni ja kinnikiilumise vältimiseks.

Mehaanilised tihendid ja tihendid

Tsentrifugaalpumpade tavalised tihenduskonstruktsioonid jagunevad kahte kategooriasse: mehaanilised tihendid ja tihendid. Mehaaniline tihend koosneb pöörlevast rõngast, statsionaarsest rõngast, vedrudest ja tihendusrõngastest. Selle otspinnad sobivad täpselt, et tagada peaaegu nulli lekketa jõudlus, millel on kulumis- ja kõrge temperatuurikindlad omadused, mis muudab selle sobivaks kõrgsurve ja suure kiirusega tööstuslikes töötingimustes.

Pakenditihendid kasutavad tihendamiseks painduvaid grafiidist ja PTFE-st täiteaineid. Lihtsa konstruktsiooni, lihtsa hoolduse ja madalate kuludega neid kasutatakse enamasti tsiviilotstarbelistes veepumpades ja väikestes madalsurve tsentrifugaalpumpades. Nende puuduseks on väike vee imbumine töö ajal, mis nõuab perioodilist pingutamist või tihendi vahetamist.

Laagrid ja laagrikorpused

Laagrid toetavad pumba võlli kiiret pöörlemist, vähendavad mehaanilist hõõrdetakistust ja tagavad võlli sujuva, nihke- ja värinavaba töö. Laagrikorpus toimib laagrite kaitsekestana. See salvestab määrdeõli ja määrdeainet sisemiselt, et tagada laagrite pidev määrimine ja soojuse hajumine, et vältida laagrite kuivlihvimise ülekuumenemist, läbipõlemist ja kinnikiilumist.

II. Tsentrifugaalpumpade abisobitussõlmed

Abisõlmed ei teosta otseselt vedelikutööd, kuid tagavad kogu varustuse ohutu, stabiilse ja standardse töö ning on täistsentrifugaalpumbasüsteemi asendamatu osa.

• Sisse- ja väljalaskeäärikud: Teostage standardühendus veepumba ja torustike vahel, tagage vuukide tihedus ning vältige vee imbumist ja õhulekkeid.
• Alus ja ühendus: alus kinnitab kogu seadme ja vähendab töövibratsiooni; ühendus ühendab pumba võlli ja mootori võlli sünkroonse jõuülekande saavutamiseks.
• Õhu väljalaskeklapp ja tühjendusklapp: õhu vabastamine käivitamisel kõrvaldab õhu ummistuse ja kavitatsiooni; drenaaž seiskamisel hoiab ära külmumise ja korrosiooni, et kaitsta sisemisi komponente.

III. Tsentrifugaalpumpade montaažieelsed ettevalmistused

Tsentrifugaalpumpade paigalduskvaliteet mõjutab otseselt töövõimet ja kasutusiga. Enne ametlikku kokkupanekut tuleb teha standardsed ettevalmistused, et vältida valesti kokkupanekut, puuduvate osade kokkupanekut ja nõuetele mittevastavat kokkupanekut.

•  Tutvuge põhjalikult tehniliste dokumentidega: Lugege hoolikalt tsentrifugaalpumba juhendit, koostejooniseid ja tehniliste parameetrite nõudeid ning tutvuge seadmete struktuuri ja koostestandarditega.
•  Põhikomponentide kvaliteedikriteeriumid: täpsustage iga tsentrifugaalpumba komponendi vastuvõtustandardeid ja veenduge, et osad ei oleks deformeerunud, pragudeta, kulunud ega korrosioonita.
•  Osade inventuur ja ülevaatus: kontrollige kõiki komponente ükshaaval, et tagada täielikud tarvikud, vastavad spetsifikatsioonid ja kvalifitseeritud kvaliteet ning keelata defektsete osade paigaldamine.
•  Valmistage ette tööriistad ja mõõteriistad: koostage montaaži- ja mõõteseadmed, sealhulgas mutrivõtmed, nihikud, lood ja joondustööriistad, et tagada montaažitäpsus.
•  Valmistage ette kulumaterjalid: valmistage ette määrdeõli, määre, tihenduspakend, tihendid ja muud kulumaterjalid, et täita kokkupanemise määrimis- ja tihendusnõudeid.

IV. Tsentrifugaalpumpade standardne montaažijärjestus

Erinevate mudelite tsentrifugaalpumbad erinevad pisut struktuuri ja montaažijärjestuse poolest. IS-tüüpi tagasitõmmatav tsentrifugaalpump, mida kasutatakse kõige laiemalt, võtab kasutusele tööstusharu universaalsed standardsed montaažiprotseduurid. Konkreetsed sammud on järgmised.

1. Paigaldage laagrikomplektid. Paigaldage laagrid täpselt pumba võlli määratud kohtadesse, tagades, et laagrid on täielikult paigas ja pöörlevad paindlikult.

2. Paigaldage pumba võlli komplekt: Paigaldage pumbavõll koos kokkupandud laagritega pumba korpusesse tervikuna, tagades sujuva pöörlemise ilma kinnikiilumiseta.

3. Kinnitage pumba korpus ja raam. Paigaldage ja kinnitage kogu pumba korpus seadme raami külge, veendudes, et pumba korpus on horisontaalne, kindel ja võnkumatu.

4. Paigaldage pumba kate ja tiivik: paigaldage pumba kate pumba võlli asendisse, seejärel kinnitage tiivik, et tagada tiiviku kindel kinnitus ja ühtlane vahekaugus.

5. Integreerige ja kinnitage kogu seade: lukustage täpselt pumba kate ja pumba korpus, seejärel kinnitage kogu pumba korpus seadme aluse külge.

6. Välimuse viimistlemine: puhastage kogu seadmest praht ja plekid, kontrollige välimuse terviklikkust ja lõpetage üldine korrastustöö.

7. Siduri joondamine ja kalibreerimine: viige mootori ja pumba kere sidurite paigaldamine lõpule, tehke ülekande täpsuse tagamiseks koaksiaalsuse korrigeerimine.

V. Tsentrifugaalpumba koostu tehnilised põhinõuded

Seadme kvalifitseeritud töö tagamiseks tuleb pärast kokkupaneku lõpetamist vastavalt tehnilistele standarditele läbi viia range ülevaatus ja vastuvõtmine. Põhilised aktsepteerimise kriteeriumid on loetletud allpool:

•  Kogu seadme paindlik pöörlemine: keerake pumba korpust ja pöörlevat võlli õrnalt käsitsi. Seade peab pöörlema ​​sujuvalt ja ühtlaselt ilma kinnikiilumise või mehaanilise hõõrdumiseta.
•  Pumba võlli lõtk puudub: pumba võllil ei tohi olla ilmset aksiaalset või radiaalset nihet, vastavad lõtkud ning lõtvus või kõikumine.
•  Kvalifitseeritud siduri koaksiaalsus: pumba poolsiduri ja mootori poolsiduri vaheline koaksiaalhälve peab vastama seadme tehnilistele parameetritele, et vältida vibratsiooni, ebatavalist müra ja ekstsentrilisest tööst põhjustatud kulumist.
•  Standardne määrdeaine täitmine: täitke laagrid ja jõuülekande osad sobiva koguse määrdeõli ja määrdega. Säilitage õige õlimaht, et vältida kuivjahvatamist, mis on põhjustatud õlipuudusest või liigsest õli ülevoolust tingitud tolmu kogunemisest.

Kokkuvõte

Tsentrifugaalpumba komponendid panevad aluse seadmete tööle. Töörattad, pumba korpused, pumba võllid, tihenduselemendid, laagrid ja muud osad täidavad vastavaid funktsioone ja teevad omavahel koostööd, määrates pumba jõudluse ja tööea. Samal ajal on standardiseeritud monteerimiseelsed ettevalmistused, nõuetele vastavad montaažijärjestused ja ranged kooste vastuvõtmise standardid võtmetähtsusega seadmete rikete vältimiseks, töö efektiivsuse suurendamiseks ja seadmete kasutusea pikendamiseks. Komponentide struktuuri ja montaažitehnika valdamineTeffikotsentrifugaalpumbad on seadmete töö-hoolduse, paigaldamise-kasutuselevõtu ja rikete tõrkeotsingu oluliseks aluseks.
