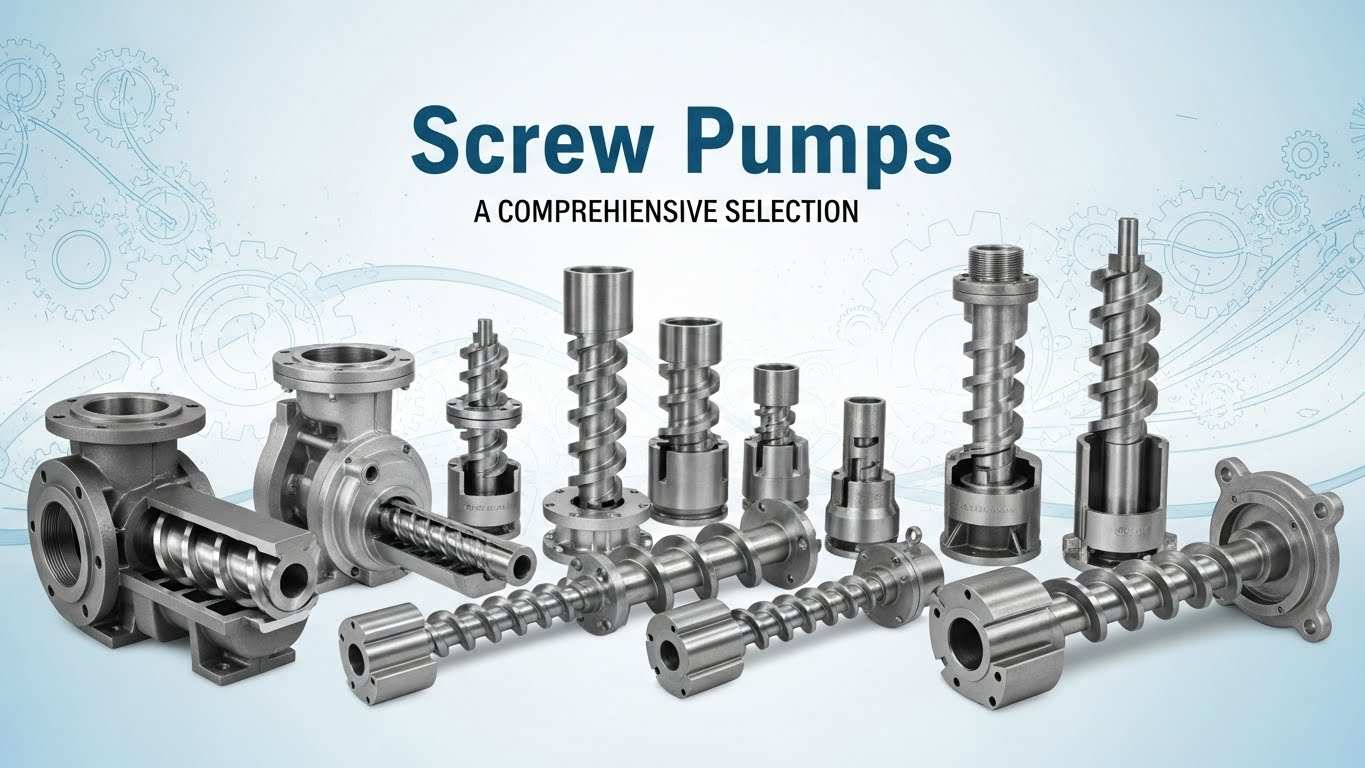

Kruvipumpade laiaulatuslik valik

Tööstuslikes vedelike transpordisüsteemideskruvipumbadkasutatakse laialdaselt nafta-, keemia-, toiduaine-, reoveepuhastus- ja muudes valdkondades tänu nende stabiilsele voolukiirusele, madalale pulsatsioonile, suurele iseimemisvõimele ja heale kohanemisvõimele kõrge viskoossusega/tahket ainet sisaldava keskkonnaga. Kruvipumpade laiaulatusliku valiku põhiprintsiibiks on tasakaalustada pumbaseadme ja pumbajaama investeerimiskulud ning pikaajalised kasutuskulud ning lõpuks saavutada säästlikkuse, ohutuse ja rakendatavuse eesmärgid – see on põhiloogika, mida käesolev artikkel kavatseb teie jaoks süstemaatiliselt välja selgitada.

I. Valiku põhiprintsiibid: ökonoomsus, ohutus ja kohaldatavus

Kruvipumpade põhjalik valik ei ole tehniliste parameetrite isoleeritud sobitamine, vaid mitmemõõtmeline otsustusprotsess, mille keskmes on "kogu süsteemi madalaim olelusringi hind". See peab vastama üheaegselt järgmistele nõuetele:

• Säästlikkus: Vähendada pumbajaama tsiviilehitus-, seadmete hankimise ja energiatarbimise kulusid;
• Ohutus: vältige selliseid riske nagu kavitatsioon, veehaamer ja tagasivool;
• Kohaldatavus: sobitage kohapealne paigutus, keskmised omadused ja töötingimused.

II. Põhiandmete loend

Enne konkreetsete arvutuste tegemist tuleb loetleda järgmised "põhiandmed":

• Keskmised omadused: sealhulgas keskmise nimetus, erikaal, viskoossus, söövitavus ja toksilisus.
• Tahke aine sisaldus: tahkete osakeste läbimõõt ja sisaldus määravad otseselt kruvipumba rootori ja staatori materjalivaliku.
• Temperatuuri reguleerimine: keskmise temperatuur (℃) mõjutab kummist staatori pundumiskiirust ja materjali tugevust.
• Rõhunõuded: On vaja põhjalikult kaaluda kogu torustiku süsteemi rõhku imivannis, tühjendusvanni rõhku ja rõhu langust (peakadu).

III. Voolukiiruse ja kõrguse "Marginaali kunst".

Voolukiiruse arvutamise valem:

• Tavaolukord: kui väikese, normaalse ja suure voolukiiruse andmed on kättesaadavad, tuleb arvestada suure voolukiirusega.
• Marginaali korrigeerimine (vastavalt konkreetsele kiirusele ns):
• Suure voolukiirusega pumbad \(ns > 100\): marginaal on 5%.
• Väikese voolukiirusega pumbad \(ns < 50\): marginaal on 10%.
• Pumbad äärmiselt karmides töötingimustes: Soovitatav on otse reserveerida 10% varu.
• Põllumajanduse eripära: Põllumajandusliku avatud kanaliga veetranspordi puhul tuleb arvutusse kaasata imb- ja aurumiskaod.

IV. Torujuhtmesüsteemi projekteerimine

Paljud valikuhäired ei tulene mitte kehvadest pumpadest, vaid torujuhtme ebamõistlikust konstruktsioonist.

• Toru läbimõõdu valik: Liiga suur toru läbimõõt → kõrge hind; liiga väike toru läbimõõt → suur voolukiirus, järsk takistuse kasv → tõstekõrgus ja võimsus → hüppeliselt tõusvad tegevuskulud. Hüdrauliliste arvutuste abil on vaja tasakaalustada esialgsed investeeringud ja tegevuskulud.
• Torujuhtme paigutus:
• Minimeerige torujuhtme pikkus ja vähendage põlved nii palju kui võimalik;
• põlvede kõverusraadius ≥ 3–5 korda toru läbimõõdust ja pöördenurk peab olema nii suur kui >90°;
• Ventiilid (kuulkraanid/kuulkraanid) ja tagasilöögiklapid peavad olema paigaldatud väljalaskepoolele:
• Tööpunkti reguleerimiseks kasutatakse ventiile;
• Tagasilöögiklapid hoiavad ära pumba ümberpööramise või veehaamri löögi, mis on põhjustatud tagasivoolust seiskamise ajal (mis võib põhjustada võlli purunemise või tihendi rikke).

V. Pumba koguse ja ooterežiimi kiiruse mõistlik konfiguratsioon

Mõistlik koguste konfiguratsioon on süsteemi pideva töö tagamise võti ja see mõjutab otseselt tootmise stabiilsust. Tavapäraselt töötavate pumbaseadmete jaoks on tavatingimustel vaja ainult ühte põhitööpumpa. Kuid ootamatute rikete ja igapäevase hoolduse korral on soovitatav konfigureerida kolm pumbaseadet, võttes kasutusele režiimi "üks töökorras, üks ooterežiimis, üks hoolduses". See konfiguratsioonimeetod võib vältida kogu transpordisüsteemi katkemist ühe pumba rikke tõttu, mis sobib eriti hästi tööstusliku tootmise stsenaariumide jaoks, mille järjepidevus on äärmiselt kõrge, ja vähendab tõhusalt seiskamiskadusid.

Järeldus: laiaulatuslik valik = kolmnurkne tasakaal tehnoloogia + ökonoomsus + ohutus

Kruvipumpade "terviklik valik" on sisuliselt süsteemitehniline optimeerimine. See nõuab, et insenerid mõistaksid nii vedeliku mehaanikat kui ka kulude kontrolli; pöörata tähelepanu mitte ainult pumba enda jõudlusele, vaid ka kooskõlastada pumbajaama paigutust ja torujuhtme konstruktsiooni. Ainult keskmise omadusi, protsessi parameetreid, paigaldustingimusi, majandusnäitajaid ja ohutuse koondamist arvesse võttes saab valida tõeliselt "sobiva" kruvipumba.

Teffikos oleme juba aastaid olnud sügavalt tegelenud mahtpumpade valdkonnaga, pakkudes kõrge töökindlusega kruvipumbalahendusi keemia-, keskkonnakaitse-, toiduaine- ja energiatööstusele. Alates tööseisundi analüüsist, CFD-abiga valikust kuni torusüsteemi optimeerimiseni, meie tehniline meeskond võib pakkuda teile tasuta ja professionaalset valikutuge. Kui tegelete uue projektiga või seisate silmitsi olemasoleva süsteemi tõhususe kitsaskohtadega, võtke ühendust Teffiko inseneriteeninduse meeskonnaga, et muuta vedeliku transport täpselt, tõhusalt ja muretult.
