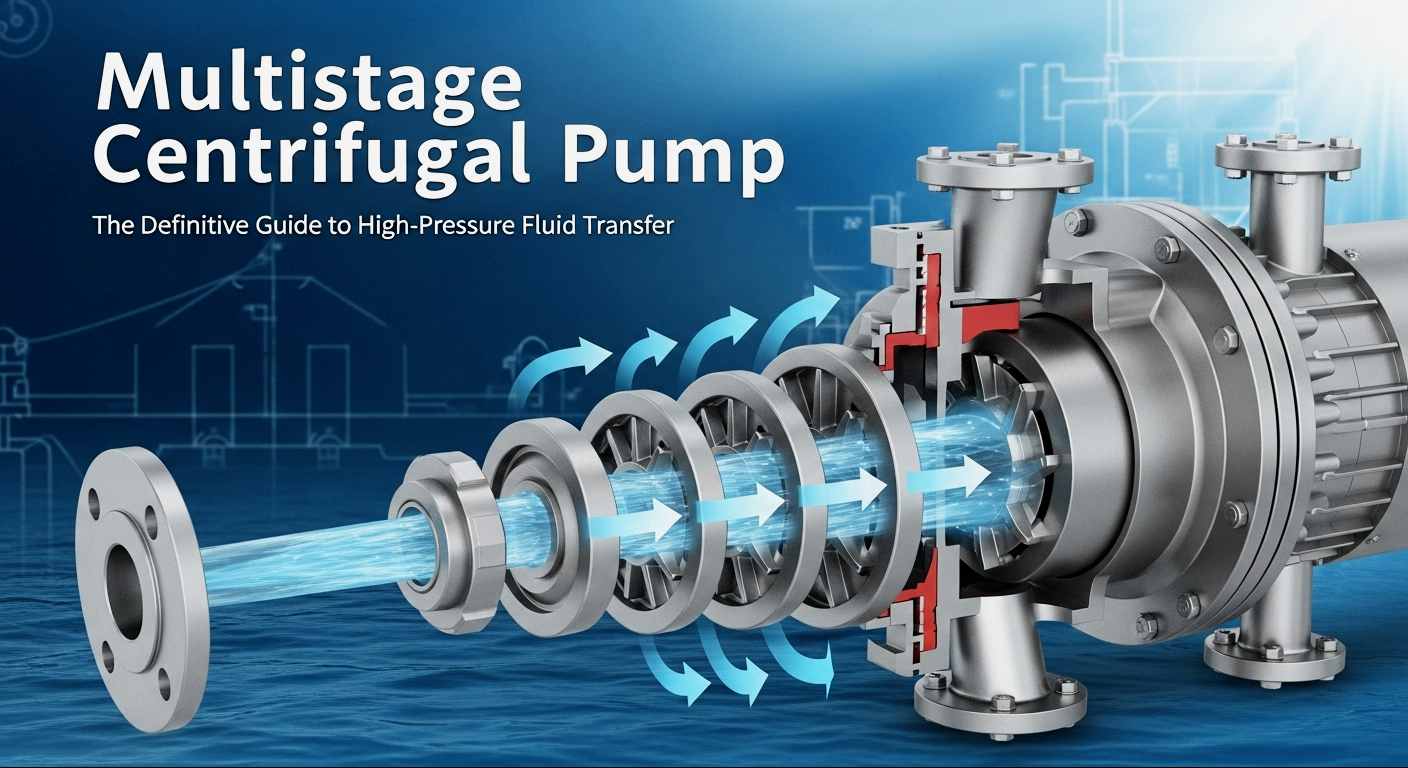

Mis on mitmeastmeline tsentrifugaalpump?

Populaarne seletus mitmeastmeliste tsentrifugaalpumpade kohta

Paljud inimesed leiavad termini "mitmeastmeline tsentrifugaalpump" keeruline, kuid selle võib lihtsalt kokku võtta ühe lausega: Mitmeastmeline tsentrifugaalpump ühendab kaks või enam sama funktsiooniga tsentrifugaalpumpa. Vedelikukanali struktuuri poolest on esimese astme keskmise tühjendusport ühendatud teise astme sisendiga ja teise astme keskmise tühjendusport on ühendatud kolmanda astme sisendiga. Selline jadaühendusega mehhanism moodustab mitmeastmelise pumba.

Kuidas võimaldab mitmeastmeline tsentrifugaalpump kõrge peaga transportimist?

Kõrge kõrgusega transportimiseks mõeldud mitmeastmeliste tsentrifugaalpumpade põhiloogika seisneb "rõhu superpositsiooni" põhimõttes ja nende tööprotsessi saab jagada kolmeks peamiseks etapiks:

1. Pärast seda, kui vedelik siseneb imitorustiku kaudu pumba korpusesse, survestatakse see järjestikku mitme mootoriga käitatava tiiviku abil.
2. Esimese astme tiivik annab vedelikule algsurveenergia tsentrifugaaljõu kaudu ja tiivikute järgnevad etapid avaldavad juhtlabade juhtimisel pidevalt survet olemasolevale alusele.
3. Vedelik tühjendatakse kõrge rõhu all, mis viib lõpule kõrge peaga transportimise.

Mitmeastmeliste tsentrifugaalpumpade põhistruktuuri analüüs

Mitmeastmeliste tsentrifugaalpumpade töömehhanismi mõistmiseks on oluline mõista nende põhistruktuuri. Võrreldes üheastmeliste tsentrifugaalpumpadega on mitmeastmelistel tsentrifugaalpumpadel keerulisem struktuur, kuid nende põhikomponendid võib liigitada viide põhitüüpi, millest igaühel on oluline roll:

• Tööratas: mitmeastmelise tsentrifugaalpumba südamik, mille tiivik on tavaliselt suletud. Pumba võllil on koaksiaalselt jadamisi ühendatud mitu tiivikut ja materjal valitakse vastavalt transporditavale keskkonnale.
• Pumba võll: mootorit ja tiivikuid ühendav ülekandekomponent, mis nõuab suurt tugevust ja kulumiskindlust, et kõik tiivikud töötaksid kiirel pöörlemisel sünkroonselt, vältides ekstsentrilisust või purunemist.
• Juhtlaba: Paigaldatud tiiviku iga etapi väljalaskeavasse, selle ülesanne on muuta tiiviku poolt paisatud kiire vedelik surveenergiaks ja juhtida vedelik sujuvalt tiiviku järgmisse etappi, vähendades energiakadu.
• Pumba korpus (nimetatakse ka volteks): jagatud segmenteeritud ja horisontaalseks jagatud tüübiks. Naftakeemiatööstuses kasutatakse enamasti segmenteeritud pumbakorpusi, mida on lihtne lahti võtta ja hooldada ning mis taluvad kõrget survet.
• Tihendusseade: kasutatakse vedeliku lekke vältimiseks, sealhulgas tavaliselt mehaanilised tihendid ja tihendid. Kõrge temperatuuri ja kõrgsurve töötingimuste jaoks on ohutu töö tagamiseks varustatud ka kahe otsaga mehaaniline tihend + loputussüsteem.

Need komponendid töötavad koos, moodustades mitmeastmelise tsentrifugaalpumba. Selle konstruktsiooni põhiprintsiip on minimeerida energiakadu ja parandada töötõhusust, tagades samal ajal kõrgsurveväljundi.

Millised on mitmeastmeliste tsentrifugaalpumpade põhiparameetrid?

Mitmeastmeliste tsentrifugaalpumpade valimisel ja kasutamisel tuleb tähelepanu pöörata neljale põhiparameetrile, mis määravad otseselt, kas seadmed suudavad kohanduda töötingimustega:

1. Voolukiirus

Tuntud ka kui veeväljasurve, viitab pumba poolt ajaühikus väljastatud vedeliku kogusele, sealhulgas mahuvoolukiirusele ja massivoolukiirusele.

• Mahu voolukiirus:Pumba poolt ajaühikus väljastatava vedeliku maht, mida üldiselt tähistatakse Q-ga. Levinud mõõtühikud on L/s (liitrit sekundis), m³/s (kuupmeetrit sekundis) või m³/h (kuupmeetrit tunnis).
• Massi voolukiirus:Pumba poolt ajaühikus väljastatava vedeliku mass, mida üldiselt tähistatakse G. Levinud ühikute hulka kuuluvad kg/s (kilogrammi sekundis), kg/h (kilogrammi tunnis), t/d (tonni päevas) jne.

2. Pea

Vedeliku massiühiku energia suurenemist pumba sisselaskeavast pumba väljalaskeavani nimetatakse pumba kõrguseks, mis on efektiivne energia, mis saadakse pumba kaudu läbiva vedeliku massiühikuga, mida tuntakse ka pumba kogukõrgusena, mida tavaliselt tähistatakse tähega H. Rahvusvahelises mõõtühikute süsteemis (SI) on ühiku massiühikuks H J/kg, kuid seda väljendatakse tavaliselt vedelikusamba kõrgusega (m), mis on intuitiivsem energiakõrgus.

3. Pöörlemiskiirus

Viitab pumba võlli pöörlemiskiirusele ühikuga r/min (pööret minutis). Mida suurem on pöörlemiskiirus, seda suurem on tiiviku vedelikule mõjuv tsentrifugaaljõud. Liiga suur pöörlemiskiirus suurendab aga seadmete kulumist. Üldjuhul on tööstuslike mitmeastmeliste tsentrifugaalpumpade pöörlemiskiirus 1450r/min või 2900r/min.

4. Tõhusus

Viitab pumba efektiivse võimsuse ja võlli võimsuse suhtele, mis on oluline näitaja energiatarbimise mõõtmisel. Kvaliteetsed mitmeastmelised tsentrifugaalpumbad võivad saavutada efektiivsuse 75% -90%. Valides tuleks eelistada kõrge efektiivsusega seadmeid, mis võivad oluliselt vähendada tegevuskulusid.

Lisaks tuleks naftakeemiatööstuse erivajaduste tõttu seadmete töökindluse tagamiseks arvesse võtta ka selliseid abiparameetreid nagu keskmine temperatuur (mõned töötingimused peavad taluma temperatuure üle 200 °C), keskmine viskoossus (parameetreid tuleb viskoossete ainete (nt toornafta) transportimisel kohandada) ja korrosioonikindlus (materjali valik vastavalt keskkonna omadustele).

Nõuanded lõksude vältimiseks mitmeastmelise tsentrifugaalpumba valimisel

The selection of multistage centrifugal pumps directly affects equipment service life and operating costs. Eriti keerulistes töötingimustes, nagu naftakeemiatööstus, võib vale valik kergesti põhjustada sagedasi rikkeid, suurt energiatarbimist ja isegi ohutusõnnetusi. Master the following five tips to help you select accurately without stepping on pitfalls:

1. Põhiliste töötingimuste nõuete selgitamine: mõistke transporditava vedela keskkonna füüsikalisi omadusi (tihedus, viskoossus, küllastunud auru rõhk, korrosioon jne), seadme süsteemi torustiku paigutustingimusi, töötingimusi (töötemperatuur, rõhk seadme sees mõlemal pool pumba sisse- ja väljalaskeava, töötlemisvõimsus jne) ja pumba eelpaigalduse asendit. Calculate parameters such as pump flow rate, head, and net positive suction head (NPSH).
2. Pumba tüübi määramine: seadme paigutuse, maastikutingimuste, veetaseme tingimuste ja töötingimuste põhjal tehke kindlaks, kas valida vertikaalne, horisontaalne või muud tüüpi pump.
3. Keskenduge tõhususele ja energiatarbimisele: valige lameda efektiivsuskõveraga seadmed, et tagada tõhususe säilitamine kõrgel tasemel tegeliku töövoo vahemikus, mis võib pikaajalisel kasutamisel säästa palju elektrikulusid. Samal ajal valige mootori võimsus, et vältida mootori üle- või alakoormust.
4. Valige tööstusespetsiifilised mudelid: naftakeemiatööstusel on eristandardid ja valida tuleks API 610 standardile (tsentrifugaalpumbad nafta- ja maagaasitööstusele) vastavad seadmed. Sellised pumbad on läbinud põhjalikud katsed, kohanevad korrosiooni, kõrge temperatuuri ja keemilise keskkonna kõrge rõhuga ning neil on suurem töökindlus.

Järeldus

Mitmeastmelise survestamise ainulaadse eelisega mängivad mitmeastmelised tsentrifugaalpumbad asendamatut rolli naftakeemia-, energeetika-, ehitus- ja muudes valdkondades. Teffiko Company on alati keskendunud kvaliteetsete mitmeastmeliste tsentrifugaalpumpade uurimis- ja arendustegevusele ning tootmisele, keskendudes töötingimuste nõuetele. Meie tooted vastavad rangelt tööstusharu kõrgetele standarditele, nagu API 610, integreerides peamised eelised kõrge efektiivsuse, energiasäästu, korrosioonikindluse ja stabiilsuse. Need sobivad keerukatesse tööstuskeskkondadesse, nagu kõrge temperatuur, kõrge rõhk ja tugev korrosioon, pakkudes kohandatud kõrgsurve transpordilahendusi ülemaailmsetele klientidele.

Toote üksikasjade või kohandatud hinnapakkumiste saamiseks külastage meie ametlikku veebisaitiwww.teffiko.comvõi võtke meiega ühendust e-posti teelsales@teffiko.com.
